2016年05月26日

USB Aプラグ+microUSB エイリアンコネクター登場!

USB Aプラグの中からmicroUSBプラグがスライドして出てくる基板実装タイプの2in1コネクターが登場です。
こういうコネクタからスライドしてコネクタが出てくるものを一部ではエイリアンコネクターと呼ばれているそうですが、なるほど見事な命名ですね。

USB2in1 OTG


しかもmicroUSBの4番・5番ピンが短絡しているUSBホスト変換用のコネクターです。

USBホスト変換と聞いて、スグにイメージできない人の為に簡単に説明しますと、
最近のスマートフォンなどでは、マイクロUSBポートにUSBメモリなどの外部機器をつないで使える機種が増えていますが、スマートフォンをPCのように「USBホスト」として使用するときには、マイクロUSBポートと外部機器を「USBホストケーブル」という特殊仕様のケーブルでつなぐ必要があります。

普通のマイクロUSBケーブル(USB 2.0の場合)は、5本のピンのうち4本にケーブルがつながっています。
電源供給用の+5V、GND、データ転送用のプラス、マイナスの4本で、残りの1本のピンはどこにも繋がっていない状態です。
USBホストケーブル(OTGケーブル)は、マイクロUSBプラグ側の内部の配線が普通のUSBケーブルとは違っていて、空いている4番の端子を5番のGND線に短絡してあり、スマートフォンなどはこの4番ピンの結線を認識すると、ホストとして動作するわけです。

というわけで、このコネクタを基板に実装すれば、PCにもスマートフォンにも繋げられる機器開発が捗りそうですね!

USB Aプラグ+microUSB 2in1 OTGコネクター ※基板実装タイプ
・USB211-AMCOTG-16WI ¥300



<記事:土肥>

2016年05月24日

IchigoJamで遊び倒そう大作戦!

その人気に衰えは見られず、ますます盛り上がりを見せる子供パソコン『IchigoJam』シリーズ。
店頭ではファームウェアバージョン1.2.0が登場いたしました。

どんどんバージョンアップして行く!

これだけ盛り上がってくると自分でも触ってみたいと思うのが人情。
でもなんだか今更な感じもするしなによりBASICとか良くわかんないし自分でプログラムとかできないし・・・
なんて考えているあなた!
いい本ありますよ!

いかにも『みんなの』っぽい表紙

はい!リックテレコムの『みんなのIchigoJam入門(古籏一浩・江崎徳秀:著)』でございます。
リックテレコムの『みんなの××入門』シリーズは以前にもArduino版を紹介しましたが、初心者にもわかりやすいだけでなく、深い内容にまで突っ込んで書いてあるので1冊で1から結構なところまでレベルを上げることが出来ます。
私自身がかなりオススメする入門書シリーズなのでございます。

で、今回はそのIchigoJam版。
今回もIchigoJamとはなんぞや?と言うところからBASIC言語の説明から使い方まで一通りどころか結構な応用編まで網羅されております。

収録されている内容一覧

まずはIchigoJamの解説と、BASIC言語の説明から入ります。

マズは基本的な情報から

中身は白黒ではあるものの、写真や図を使って解りやすく解説されております。

IchigoJamとはなんぞや!?プログラムのところは実際の画面みたいになってる

BASIC言語の使い方を解説したあとは実践編に入ります。

徐々にレベルが上がって行く

何がすごいって、この『みんなのIchigoJam入門』には22種類のゲームプログラムが収録されているのですよ!

収録されてるゲーム画面の一例

ゲーム画面をみるとなんだか複雑そうに見えますが、実際のプログラムを見ると30行程度のモノがほとんど。

こんだけの文字数でゲームができるのか!

こんなに少ない文字数でゲームができる事を考えると、あの初代スーパーマ●オのデータ量がわずか40キロバイトだった事もなんだか納得できてしまいますね。
プログラムって、知らない人間から見たらホント魔法の呪文みたいですよね。
ちょっと勉強するだけでその魔法が使えるようになるんですから、子供でなくともわくわくしますよ。

ゲームでプログラムの理解を深めた後はいよいよ電子工作に応用が及びます。
電子工作部分では図が増え、基本的にブレッドボードを使って工作するのでハンダが苦手な人にもとっつきやすくなっております。

そこまで出来るのか!な内容部品点数が少ないのもありがたいところ

正直、IchigoJamってここまで出来るんだなぁ・・・と感心してしまいました。
ちょっと遊んでみたいという人には全く必要ない内容ですが、IchigoJamを使って何か装置を作りたい!と言う野望を持つ人には大いに参考になる内容です。
三つぐらい上を目指す人にはもってこいの内容ではないかと思いました。

気になるお値段は2484円。
正直、収録されているゲームで遊ぶだけでも充分元は取れます。
中にはIchigoJam2台を使った対戦ゲームなんかも収録されているので、友達とも大いに盛り上がること請け合い。
IchigoJamでちょっと遊んでみたい人からガッツリ使い倒したい人まで、幅広い層にオススメできる良書でございます。

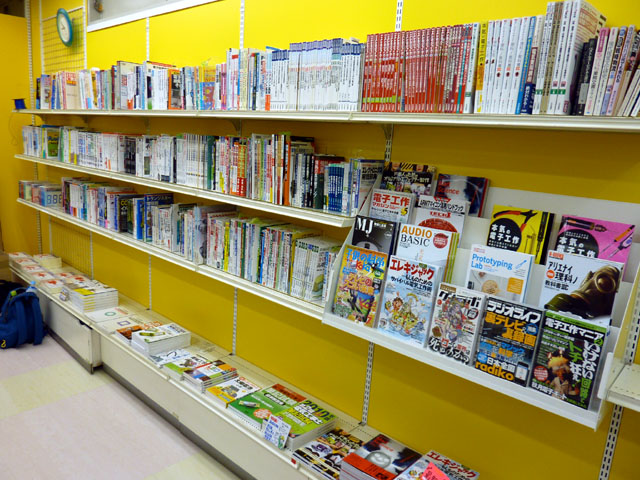

IchigoJam本も増えてきました。

・リックテレコム みんなのIchigoJam入門 古籏一浩・江崎徳秀:著 ¥2484-

<記事:伊東>

2016年05月08日

徹底解説!『Lightning&microUSB兼用ケーブル』

いやはや、驚きました。

初めてですよ、リツイートの数が1000を超えたのは。
ええ、昨日ツイートしました『Lightning&microUSB兼用ケーブル』でございます。

10万人以上が見た画像

正直いつも通り数人にリツイートされて流れて行くんだろうなぁと思ってたんで、あまりの反響の多さにつぶやいた本人が一番驚いております。
なにより『Lightning』の綴りを間違えて『Lighthing』になっちゃってますし、本文に店名入れ忘れたんで拡散するうちにシリコンハウスの宣伝効果が無くなってしまってもったいないやら悔しいやら。
その事に気づいた時の驚愕度はここ何年も味わった事のないレベルでございました。

と言う訳で本日は、皆様ご注目の『Lightning&microUSB兼用ケーブル』について解説して行こうかと思います。

これが全貌だ!的な。

まずこのケーブル、全長は大体1m。
今回入ってきたものは、プラグを含まないケーブル部分だけで1mを少し超えておりますが、ケーブル長はおおよそ1mとさせていただきます。
また、どこのメーカーの商品かとの質問がございましたが、『中国製のノーブランド品』でございます。
しかもバルク品ですので、店頭販売時はこちらで袋に入れて販売する形になります。

こんなパッケージで販売してます

さて注目のLightningとmicroUSBが一体になったプラグなのですが。
片方から見るとLightningプラグ。

あぁ、lightningっぽい

反対からみるとなんとなくmicroUSBっぽい。

かすかにmicroB用のロックの様な突起が見える

上から見るとこれもmicroUSBっぽいけどBよりAに近い形状でございます。

microAプラグに似てるけどmicroBソケットに入ります

100円ショップなどで販売されている安価なLightningケーブルに片面だけのモノがありますが、まぁあんな感じでございます。
そこにmicroUSBを取り込んだ意欲的且つ斬新な形状のこのプラグ。
正直この発想は無かったですね。
考えた人間もすごいですが実際に作ってしまった会社もすごいと思います。

強度に関しては色々いじってみた感じ、一般的なmicroUSBプラグと同程度の強度に思われます。
無理にモーメントを掛けると折れてしまうでしょうけど、まっすぐ抜き差しする分には問題無さそうでございます。

根本もしっかりしてそう

反対側は普通のA型プラグになっておりますので、パソコンに繋いだりモバイルバッテリーやUSBチャージャーに繋いで充電も出来ます。

普通のA型プラグ

なお、シリコンハウス2階売場責任者の実験によりますと、2Aの急速充電も出来たとのことでした。
意外と高性能なのかもしれません。
よく見ればケーブルは組紐状と言いますか、袋打ちになってますし、
丈夫そうなケーブルシースです
プラグのシースはちゃんと保護フィルムで覆われていますし。
フィルムをはがすときれいになります

さて気になる使用感なのですが、iPhoneに挿してみた感じ少し硬いように思われました。
で、コネクタの厚みを調べてみました。
まずLightningプラグですが。
正面から見るとただの樹脂ですね
微妙なところですがおおよそ1.5mm。
次に『Lightning&microUSB兼用ケーブル』のプラグを測ってみると
Lightningよりちょっと厚い?
これもだいたい1.5mm。
厚みはほとんど同じのようですが、若干『Lightning&microUSB兼用ケーブル』の方が分厚いのかな?と言ったところでございます。
ついでにmicroUSBの厚みも測ってみますと
厚みって違うモンなんですね
これは1.8mmございました。
という事はLightningプラグとして使うにはちょうど良いけれどもmicroUSBとして使うには少し接触が甘くなるかもしれません。
まぁmicroUSB端子に接続した時は特に違和感を感じませんでしたが。

最期に気になるiPhoneでの検証結果ですが、iPhone5s〜6sまで接続してみましたが、いずれも充電もデータ通信も可能でした。
ただし、Lightningプラグとしては片面のみなので、接続する時は裏向けて差し込んでください。

こっち向きに挿入して下さい

逆にすると認識しません。

気になるお値段は1500円赤字特価600円に値下げしました!
変換アダプタ無しでiOS端末もAndroid端末も使えるスグレモノUSBケーブル『Lightning&microUSB兼用ケーブル』。
外出時に持って行くケーブルがほとんどコレ1本で済んでしまいますし、コネクタ形状の違うスマホを持つ友人にも貸す事ができて超便利でございます。
何よりこの発想力と実行力に驚嘆する目から鱗のコネクタに、食指が伸びてしまうのは私だけではないと信じております。

商品を御所望のお客様はシリコンハウス店頭に来て頂くのが一番速いのですが、遠方のお客様には弊社通信販売部門『共立エレショップ』をおススメ致します。
 共立エレショップ商品ページ ←ここをクリック!
ネット上でこのケーブルを欲しがっている方がいらっしゃいましたぜひこのブログ記事を教えてあげてくださいませ。
皆様のご来店、御注文心よりお待ちしております。

数は少なめです

・ノーブランド Lightning&microUSB兼用ケーブル ¥1500- 赤字特価¥600-
 ※価格破壊の波にのまれて値下げしました。

<記事:伊東>

2016年05月02日

オラDAC-DACしてきたぞ。

超小型USBDACが入荷しました。

パッケージ画像

サイズ

共立プロダクツ KP-UDAC2704mini

¥1998- (8%税込価格)

対応OS
・WindowsXP以降
・MacOS X以降
・Linux 「Ubuntu Studio」でのみ動作確認済み
・Android4.1以降

対応USB
・1.1または2.0

対応フォーマット
USB Audio Class1.0準拠
16bit・48kHz/44.1kHz/32kHz

電源
・USBバスパワーのみ *ひょっとしたら、電源出力の小さい機器は使えないかも?

そもそもDACってなんやたっけ??と思う方もいるかと思いますので、簡単に説明すると、『デジタルからアナログにコンバート(変換)するもの』です。
読み方は「ダック」。
今回紹介するのはUSB-DACなので、USBポートからデジタルの信号を取り出し、基板上で音楽として聴くためのアナログ信号に変換するDACです。
そもそもパソコンやタブレットPCには、既に音楽信号用のDACが内蔵されているはずですが、内蔵のDACで出力するとパソコンの筐体内部で発生したノイズの影響を受けたり、機器内蔵のアンプ回路を経由しているので、好みの音質でない事もあるかと思います。
そんな時に、外付けUSB-DACからLINE出力させて好みのアンプに入力したり、録音環境を強化したい方はUSBオーディオインターフェースを使って音声信号の入出力をします。
今回紹介するのは、初めからイヤフォン出力端子が付いている商品なので(と言うよりそれしか付いてない)、ヘッドフォンアンプ的な使い方をしてみました。
*音量調節は機器側で行ないます

この商品の特徴は、AndroidOS(4.1)でも使えるところ。Androidのスマートフォンでも使えるかもしれません。
スマートフォンは持ってませんがAndroidのタブレットを持っているので繋いでみました。
が。・・・無反応。OSが古いのか??

恥ずかしい話ですが、ほとんど使ったことがなかったので、どうやったらOSのバージョンを確認できるのか、わかりません。
とりあえず音声ファイルだけでも転送しようと思い、パソコンに繋いでも無反応。
USBフラッシュメモリからならいけるだろう、と挿しても無反応。
GoogleでOSバージョンの確認方法をしらべたり、なんやかんやで無駄に時間を費やしましたが、4.01であったためそもそもこの商品は使えないことがわかりました。

奥の手で、Windowsタブレット(OSは8.1)に挿したところ、すぐに認識。
音楽ファイルもUSBフラッシュメモリから危なげなく転送成功。
さあ聴こう、と思ったら、音楽をどうやって聴くのかわからない・・・・
恥ずかしい話ですが、ほとんど使ったことがなかったので、iTunesも入れてないし、標準の音楽プレーヤーがどのアイコンかわかりません。Vistaや7に入ってるwindowsメディアプレーヤーが見当たらない・・・

再生プログラムは何処??
見慣れたメディアプレーヤーのアイコンが無い・・・

WindowsはVista以外は馴染みがないので苦戦しそうな予感がしましたが、音楽ファイルのアイコンを2回押したらとりあえず再生が始まりました。
やっぱり、何かしら再生用プログラムは入っているのね。
1のやつ
再生成功!・・・しかし、アプリケーションの名前は不明

苦労してやっとここまで辿り着きましたが、USB-DACを挿してる時と、そうでない時では、かなり違って聴こえるので面白いです。
以前ヘッドフォンアンプの聴き比べをして「?」となったので多少不安でしたが、今回はわかりやすいです。
イヤフォンを変えたぐらいの違いがあります。
タブレット内蔵のアンプを経由すると低音が目立ちますが(割と好み)、USB-DACを経由させると逆に高音域がウルトラパワーアップしました。
パワーアップしすぎて、耳にけっこう刺さりますが、個人的には不快な程ではなく、パフュームなど電子音多めの曲聴くと面白いかと。
どっちが高音質か、と言うより、気分で使い分けるのがいいかな、と言う感想です。
昔同じ売場の先輩に、「USB-DACを使うとどんな感じ?」と聞いたことがあるのですが、「なんと言うか、『キラキラ』するねん」と言ってましたが、まさに『キラキラ』でした。

デスクトップPCでも試したかったのですが、もともとUSBオーディオインターフェースを繋いでいるので、別のUSB-DACを接続すると設定などが面倒な事になりそうな上(例えば音が出なくなったり)、最近買った「鏡音リン/レンV4X」と言うソフトウェアがVsitaでは対応してなかったので、7〜8年愛用していたWindowsVistaからWindows7に苦労してアップデートしたあと、目をはなした隙に勝手にWindows10に更新された挙句、画面がフリーズしまくって動かなくなる現象が頻発し、5分ぐらいしかまともに操作出来なくなってしまったので、今回は諦めました。
(その後OSを7にダウングレードしたところ、ボロいパソコンながらまともに動作するようになりました。その最中にフリーズしたら、私のパソコンはぶっ壊れたかも知れません。今回の件で多大な精神力を消費したので、しばらくリンちゃんは放置します)

USB-DACと聞くと、「環境を整えるのがめんどくさそう」とか「何か高そう」と思う方もいるかも知れませんが、おもちゃとして十分面白いので(そして安い)、ぜひお試しあれ。

*私も今回痛感しましたが、「手持ちの機器で使えるのか?」と不安な方や音質を確かめたい方もいると思うので、1Fヘッドフォンアンプコーナーにデモ機を設置しました
試聴してや

ホストケーブルも用意してる




*番外編*
〜〜共立プロダクツのサイズ比較がおもしろかったので、便乗してみた〜〜
http://blog.livedoor.jp/kyohritsu/archives/47425763.html

たそがれ

ちっちゃぁぁい!
・・・シャアの方が。

記事 猪岡

2016年04月26日

LEDライトを簡単に作ろう大作戦

電子工作って、そんなに難しくないんですよ。
いえ、もちろん凝った事をしようとすると途端に難しくなるんですが、それは電子工作に限らず手芸だろうが模型だろうが料理だろうがなんでもそうです。
しかしなんにでも入門者向けと言うのはございまして、電子工作においても入門者向けといわれる工作は、初めてでもそれなりに出来てしまう物なのです。

と言う訳で本日は。
昨日紹介しました単3型乾電池1本タイプ電池BOXスイッチ付『DB311-SW』を使ってこんな物を作ってみました。

手の平サイズの小型LEDライトです

はい、小型のLEDライトです。
使用した材料は『DB311-SW』と共立プロダクツの乾電池1本1.5Vで光る白色工輝度LED『KP-OSW4DK2』と、少量の熱収縮チューブのみ。

使ったのはこれだけ

たったこれだけの材料で、工具さえ有れば15分ほどでLEDライトが作れてしまうんですね。
何をしているかといえば、『DB311-SW』内にある空洞部分に『KP-OSW4DK2』を納めて光らせると、たったそれだけなんです。

この辺に収めるイメージ

つくり方もいたって簡単。
電池BOXにLED用の穴を開けて電線をつなぐだけ。
具体的に説明しますと・・・

まずLED用の穴を開けるために、電池BOX内部にLEDを当ててみてどの辺に穴が必要か調べます。

LEDの先端がどの辺かを探る

大体あたりをつけたら赤ペンなどでマーキング。

空ける穴の大きさを考えて印を付けよう

今回は5φのLEDを使いますから、直径5mmの穴を開ける必要があります。
いきなり大きな穴は開けにくいので細いドリルで下穴を開けます。

細い下穴をあけると穴がズレにくくなる

その後ドリルやテーパーリーマーで穴を広げ、最終的に直径5mmほどになれば穴開けは完了です。

何段階かに分けて開けると楽

電池BOXはそれほど硬くないので、手回しドリル(ピンバイス)で簡単に穴を開けることが出来ます。
それほど高い物でもないのでこの機会に買っておいて、工具箱に入れておくと色々便利ですよ。

穴を開け終わったらLEDをはめてみましょう。

少しくらい穴が大きくても問題なし

試しにフタを閉めてみて、キチンと収まるようであれば大成功です。

後はLEDと電池BOXの配線をつなぐだけ。
電池BOXの配線は内部から引っ張ると抜けて出てきます。

引っ張れば出てきます

後は適当な長さに配線を切り、つなげばOK。

線同士をハンダ付け

赤は赤、黒は黒でつなげば極性も間違う事はありません。
なお、ハンダでつないだ部分は必ず熱収縮チューブなどで絶縁保護をして下さい。
配線は狭いところに押し込めますから、絶縁していないとショートする可能性が高いです。
今回は作業箱に余ってた2φの熱収縮チューブを使いましたが、ジャストフィットでした。

つなぎ終えたら電池BOXに全部を納めて

きれいに収まりました

フタが閉まれば完成です。

配線が長いとフタが閉まらなくなる

スイッチを入れてLEDが光れば大成功。

配線さえ間違えなければ失敗しません

今回使いましたLED『KP-OSW4DK2』は22000mcdの高輝度タイプなので、真っ暗な中でも2m先くらいなら充分照らし出す事ができます。

意外と明るくて驚いたw

非常灯や手元灯として充分な明るさがありますので、実用面でも必要充分なのです。
何より小さいので持ち運びも容易ですし、単三型アルカリ電池1本で使えるのも便利です。
材料費も正味200円掛かってませんから、手軽で簡単、実用的な入門者向け電子工作としてオススメいたします。

と言う訳で、本当は簡単な電子工作を体験してみたい方はぜひ店頭で行なっております電子工作キット製作体験会にご参加くださいませ。
今回紹介しましたLEDライトはあまりにも簡単すぎる上にキットではないので対象外ですが、先日紹介しました『LEDで太陽光発電実験部品セット』は対象になりますので、ぜひ作りに来てみてくださいませ。
全年齢版は5月1日の日曜日。
大人も参加OK

お子様版は5月8日の日曜日です。
こっちはお子様限定

まだ席には空きがあるので、特に予定のない人は参加して見ても面白いと思いますよ。

・単3型乾電池1本タイプ電池BOXスイッチ付 DB311-SW ¥70-
・共立プロダクツ 乾電池1本1.5Vで光る白色工輝度LED2本入 KP-OSW4DK2 ¥216-

<記事:伊東>

2016年04月25日

1本でもにューフェース

ふと思い立って、こんな物を仕入れてみました。

お馴染みのスイッチ付電池BOX

はい、スイッチ付の電池BOXでございます。
今まで店頭にあったものと何が違うかと言いますと。

謎の隙間に回路を隠せる!

単三型乾電池1本タイプのスイッチ付電池BOXなのでございます。
以外なのかそうでもないのか、今までシリコンハウス店頭には2〜4本用のスイッチ付電池BOXはあったのですが、1本用はありませんでした。
と言う訳で、仕入れてみた次第でございます。

単三型乾電池にジャストフィット!と言う訳ではなく、内部には空洞がありますので少し大きくなりますが、それでも手に馴染む大きさでございます。

手の中に収まる大きさ

コスプレ衣装や小物に乾電池を分散して仕込みたい時にも便利ですね。

このほか、例えば乾電池1本で動くキットの電源として使えば、省スペースでスイッチを付加する事ができます。

乾電池1本で駆動するキットたち

この手のキットはスイッチが付いていないことが多いので、いちいち乾電池を抜いて電源を入切しなくていいので便利になります。

あるいはリチウムイオン充電池の『14500』を入れたらそれなりの電源になるので応用の幅も広がりそうです。

熱には弱いので注意して下さい

なお、フタにはネジ穴は付いていますがネジは付属しておりません。

ネジは付いてません。

フタをきっちり固定したい場合はM2くらいのタッピングネジを用意して揉み込んであげてください。
まぁそこそこカッチリフタは閉まりますので、普通に使う分にはネジ無しでも問題は無いと思います。

気になるお値段は70円。
シンプルゆえに応用範囲も広い単3型乾電池1本タイプ電池BOXスイッチ付。
キットに自作機器に、アイデア次第で色々使える便利物でございます。

あまりピンと来ないですか?

・単3型乾電池1本タイプ電池BOXスイッチ付 DB311-SW ¥70-

<記事:伊東>

2016年04月20日

熱膨張してしまった・・・

錆びたネジを外すといえば、真っ先にエンジニアの『ネジザウルス』シリーズが思い浮かびます。
しかし世の中には全く別のアプローチで固着したネジを外してしまおうという製品もございます。

そのまんまのネーミングだけど妙にカッコイイ

サンハヤト製急冷潤滑剤『キューレイルーブ QRL-S420』でございます。
この『キューレイルーブ』はいわゆるネジを滑りやすくする潤滑油なのですが、その潤滑油の滑り込ませ方が活気的なのでございます。

『緩める』と『暖める』って字が似てる。冷やすんですけど。

商品の説明書きで解りますまね?
つまり『キューレイルーブ』の『キューレイ』とは『急冷』の事でございまして、潤滑油と同時に−40℃以下の空気を噴出し、ネジやネジ穴を収縮させて潤滑剤を滑り込ませるのです。

グルグルスポーン!なパッケージイラスト

そう、熱膨張を利用したユニークなネジ外し剤なのでございます。
熱膨張と言うのは「とどのつまり、ものってのは暖めれば膨らんで大きくなるし、冷やせば縮んで小さくなるって事」だというのを中学生の時目にした某新世紀ロボットアニメで知りました。
この『キューレイルーブ』は冷やして縮み上がらせてるって事なんですね。ネジを。

気になるお値段は1193円。
『キューレイルーブ』で冷やして滑らせ、『ネジザウルス』で掴んで外す。
なんだか最強のコンボが誕生したような気が致しました。

ネジ外し剤は他にもあります

・サンハヤト 急冷潤滑剤 キューレイルーブ QRL-S420 ¥1193-

<記事:伊東>

通販ご希望の方は共立エレショップへどうぞ!

キューレイルーブ / QRL-S420

2016年04月18日

LEDに光を当てて発電しよう大作戦!

先日テレビを見ておりましたところ、子供向けの科学番組でLEDを使って発電しよう!と言うモノがありました。
そう言えば何年か前にシリコンブログでもLEDで発電してICオルゴールキットを鳴らしていたことを思い出しました。
LEDといえば電球に代わる明かりとして広く普及してきておりまして、街中いたるところで光り輝いております。
そんなLEDに光を当てると発電するなんて!
これは実験キットとしても面白いかなぁと思い、LEDで発電を体験できる簡単電子工作の資料を作ってみました。

冗談みたいな回路図と実体配線図

元ネタは上でリンクを張ったシリコンブログの記事なんですが、元々店頭にある部品を使った記事なので簡単に部品をそろえることが出来ます。
と言う訳で、部品セットも作ってみました。

便利な部品セットです

セット内容はこんな感じ。

セット内容です

基板代わりになるラグ板と超高輝度赤色LEDが10個と配線材少々、それとワンダーキットのICオルゴールキット『WK66T』が入っております。
なお、ICオルゴールキットは7曲ある中からランダムに入れてます。
別の曲が好みの場合は販売時に交換いたしますのでお気軽にお申し付けくださいませ。

では早速作ってみましょう。
まずはラグ板の内側の穴にLEDを10個取り付けます。

LEDの方向を間違えないように

この時LEDのプラスとマイナスをそろえてください。
あらかじめラグ板にプラスとマイナスを記入しておくと判りやすくなります。

最初に書くのが吉

LEDを付け終わったら外側をスズメッキ線でつなぎます。

スズメッキ線がハンダ付けしにくかった

最初にハンダ付けする端っこは穴に通して固定しておくとハンダ付けが楽になります。

固定するとハンダしやすい

また、最後にハンダ付けする所の穴は残しておくと、ICオルゴールキットと接続する配線材がハンダ付けしやすくなります。


配線は巻きつけてもいいので穴をふさいでも問題なし

LEDとスズメッキ線を付け終われば発電モジュールは完成です。
この状態で電源をつなぐと、当然のことながらLEDは光ります。

明るく光りすぎてピントが合ってない・・・

ちゃんと配線できているか確かめたい場合は電源をつないでチェックしてみてください。

次にICオルゴールキットを作ります。
作ると言っても部品を3個基板にハンダ付けするだけなので簡単です。

オルゴールキットはハンダ付けの練習にもピッタリ

この時電池BOXは取り付けないでください。
なぜなら、電池BOXの代わりにLED発電モジュールを接続するからです。

ICオルゴールキットを作り終わったら、電池BOXを取り付けるところに配線材を取り付けます。

電池BOXの配線を使ってもOK

配線材は切りっ放しの状態で入っているので、ワイヤーストリッパーやカッターナイフなどで被覆を剥いてくださいね。
ICオルゴールキットに配線が終わればいよいよLED発電モジュールとの接続です。
LED発電モジュールのプラス側とICオルゴールキットのプラス側を、モジュールとキットのマイナス側同士をつないでください。

配線材は短くしてもOK!

これで完成です。
さすがに蛍光灯下では発電量が少なく、ICオルゴールキットはなりませんが、直射日光に当てたり強力なライトの光を当てるとICオルゴールキットが鳴ります。

お聞かせできないのが残念ですが鳴ってます

この時、LED発電モジュールは約1.5V発電しておりました。

結構発電してますね!

乾電池1本分ですね。
ICオルゴールキットも乾電池1本で鳴りますんでちょうど良い感じですね。
いやしかしこうして実際にLEDが発電している所を見ると驚きを隠せません。
科学って不思議で面白いですね!

ちなみに蛍光灯の下でも0.46Vほど発電しておりました。

そんなに明るくない所でも発電してるんですね

これ、LEDをバンバン増やせば蛍光灯の下でもICオルゴールキットを鳴らすことができるんでしょうかね。
どれだけの数がいるのか実験していないのでなんとも言えませんが、興味のある方は実験してみてください。

と言う訳で。
科学の不思議を体験できる『LEDで太陽光発電実験部品セット』。
気になるお値段は1080円。
夏休みの工作にもピッタリなのでぜひ作って遊んでみてくださいね。

今回は自信作w

・LEDで太陽光発電実験部品セット ¥1080-

<記事:伊東>

2016年04月15日

大型連休もシリコンハウスへ!

4月も半分終わりまして、そろそろ大型連休の足音が聞こえてまいりました。
今年は休み方によっては10連休を取ることも出来ますので、今から休みの予定に悩んでいると言う人も少なくないのではないかと思います。
ウチの兄は『10連休取ってもいいけどやること無いから仕事に行く』とかウラヤマモッタイナイことを申しておりました。

と言う訳で、シリコンハウスは大型連休中も休まず皆様をお待ちしているのですが、せっかく行楽気分が盛り上がる春の連休ですのでイベントを行なう事に致しました。

まずはこちら。

大人も参加OK

すっかりお馴染みになりました電子工作キット製作体験会でございます。
大型連休の三日目、5月1日(日)に開催いたします。
しかもこの日のイベントは年齢制限無し。大人も子供もお姉さんも、誰でも参加できる体験会でございます。

日 時:2016年5月1日(日)
    14時〜16時予定
対象:ハンダ付けをしてみたい人
募集人数:4人(小学生以下は要保護者)
場所:シリコンハウス1階
参加費:500円(別途キット代が必要)


3月21日(月・祝)、ストフェスの日に行ないました時も多くの方にご参加いただきまして、すっかり味を占めた次第でございます。
定員は4名だけですのでお早めにお申し込みくださいませ。
大型連休もまだ序盤の5月1日。連休疲れが出ない内に体験会でハンダ付けに慣れ、残りの連休でのんびりまったり電子工作を楽しんで見てはいかがでしょうか。

2016320電工楽しい2

そしてイベントはこれだけではございません。

こっちはお子様限定

なんとその翌週、5月8日(日)にも電子工作キット製作体験会を行ないます。

日 時:2016年5月8日(日)
    14時〜16時予定
対象:ハンダ付けに興味があるお子様
募集人数:2人(親子2組)
場所:シリコンハウス1階
参加費:500円(別途キット代が必要)


大型連休の最終日にはお子様を対象とした体験会を行ないます。
連休も最終日ともなると疲れが溜まって動きたくない。でも子供はどこかに連れて行けとうるさい。
そんな時はシリコンハウスで電子工作キット製作体験会でございます。
キットを作っている間は横で見てちょっと口挟むだけ。お父さんも楽ちんでございます。

小さい女の子でもちゃんと作れてました。楽しそうにキット作ってます。

と言う訳で最大10連休の2016年春の大型連休。
最初と最後はシリコンハウスの電子工作キット製作体験会でキット作りを楽しんでみてはいかがでしょうか。
特に5月1日の全年齢版は、新しい環境でハンダ付けをしなくてはならなくなった人にも練習にちょうどよい機会でございます。
みんなで楽しくハンダ付けを体験しましょう!

申込み方法は シリコンハウス1階のレジにて参加表明 して頂くか、シリコンハウス宛にE-mail でご連絡ください。
メールの場合、タイトルに『電子工作キット製作体験会参加希望』とお書きの上、
 1.参加者様のお名前(参加者が小学生以下の場合は保護者様のお名前も)
 2.希望参加日(5月1日か5月8日か)
 3..作ってみたいキット
 4.連絡先電話番号

上記4点をお書きの上メールをお送りください。
送り先アドレスは『 silicon●keic.jp (●は@に変えてご入力ください)』でございます。

皆様のご参加心よりお待ちしております。

<記事:伊東>

2016年04月11日

きっかけは真空管

電子工作を始める場合、何かしら目的があって始めるものでございます。
作りたい装置がある、電子機器を修理したい、仕事で必要だから等々。人によって目的は様々ですが、自分の目的に合った入門書を見つけるというのは難しいものでございます。

と言う訳で本日は。
ピンポイントで作りたいモノがある方に最適な入門書の紹介でございます。

みんな大好き真空管アンプ

カットシステム『作れる!鳴らせる!超初心者からの真空管アンプ製作入門(林正樹/酒井雅裕:共著)』でございます。
オーディオアンプの製作と言うのは電子工作入門の大きなきっかけの一つです。
その中でも真空管アンプと言うのは大きなカテゴリーを形成おり、年齢を問わず人気がございます。
本書はその真空管アンプを製作することだけを目的とした入門書でございまして、真空管アンプを自作してみたいと言う人の為に電子工作の基本から動作原理、製作例まで説明してくれる書籍なのでございます。

文章も読みやすくて面白いですよ

内容もまずは電子工作の基本の部分、図の見方やハンダの仕方、部品の取り付け方などを1球アンプやシングルステレオアンプを作りながら丁寧に説明してくれます。

電子工作の基本から解説してくれます

その後真空管アンプの動作原理の解説があり、更に凝った真空管アンプの製作に内容が深化します。
内容は白黒では有るものの、図や写真をふんだんに使い、初めてでも分かりやすい構成になっております。

図や写真で説明も丁寧

製作に便利な実体配線図も大きな図で描かれており、回路図が読めなくても製作ができるようになっております。

実態配線図は入門書の定番

また、製作過程を紹介する動画やカラーの実体配線図もインターネットからダウンロードできるようになっており、初心者にとっては至れり尽くせりな内容となっております。

色が付くだけで格段に見やすく、解りやすくなる

気になるお値段は3024円。
電子工作を始めるには自分が興味のあるところからはじめるのが一番でございます。
真空管アンプを作ってみたいけど電子工作の経験はない。
そんな人にオススメの書籍でございます。

真空管関係の書籍は種類が多い

・カットシステム 作れる!鳴らせる!超初心者からの真空管アンプ製作入門 林正樹/酒井雅裕:共著 ¥3024-

<記事:伊東>

通販ご希望の方は共立エレショップへどうぞ!

作れる!鳴らせる! 超初心者からの真空管アンプ製作入門

2016年04月10日

春は出会いと別れの季節です

皆様、いかがお過ごしでしょうか?
桜も散り始め、いよいよ春本番!暖かい日が続いております。
春は出会いと別れの季節です。
新しい職場に入って過ごしていらっしゃる方も、長く勤めた職場を去られる方もたくさんおられると思います。
かく言う私も3年間勤めたシリコンハウスを卒業する事になりました。
全くの素人で、右も左も分からない私を先輩たちは優しく指導してくれました。
今の私があるのはシリコンハウスのおかげと言っても過言ではありません。

MK-102
↑入った当初に私が作ったデモ機ですが、まだまだ現役です!

そんな私が皆様に紹介するのは、これから電子工作を始めてみようという方や職場で必要になった方、シリコンハウスで仕事をしてみたいと思った方へ、私がオススメする工具を私の経験を交えて書いていこうと思います。

最初、私は何も知識が無い状態で入ったので、電気の事に関して興味が無いどころか計算が嫌いだったので恐怖すら覚えていました。
しかし、そこは老舗のシリコンハウス。
新人用の研修項目があり、オームの法則など基本的な知識を知らなくても、優しい先輩達が教えてくれたので問題無しでした。

初めて作ったキットはワンダーキットのアンプキットでした。
元々イヤホンやヘッドホンが好きで、スピーカーでいい音を聞きたいと思ったのが作った理由でした。
しかし、初めての電子工作に加えてユニバーサル基板(回路のパターンが印刷されていない等間隔に穴の開いた基板)を使ったキットだったのでとても難しかったです。
先輩に教えてもらいながら作り、時間がかかりましたが、音が無事に鳴ったときは達成感がありました。

その時に初めて買ったハンダゴテセットがこちらです↓
X-2000E
 ●goot X-2000E はんだごてセット ¥1815-
最初にあれば便利な道具が揃っています。
後々使わなくなるものも入っていますが、試しに色々な道具を使ってみるという意味でいいと思います。

ただ、この時は初めてのハンダ付けでしたので、中々上手い事付くはずも無く、何回かやり直しをしました。
その時に一番尊敬出来る先輩に教えてもらったのがこのハンダゴテです。↓
984-01
 ●HAKKO No.984-01 セラミックハンダゴテ ¥2160-
このハンダゴテは今まで使っていたニクロムヒーター式のハンダゴテに対し、セラミックヒーター式のハンダゴテなのでコテ先が早く温まり、作業が早くできます。
大きな特徴としては横に黄色いボタンが付いており、それを押している間加熱量が130Wになるというもので、さらに早くコテ先を温めることができます。
当時は、どのくらいまで待てばハンダゴテがハンダ付けが出来る状態になるのか分からなかったので、コテ先が温まりきらないままの事が多く、失敗ばかりでした。
このハンダゴテを使う事によって、失敗も減り、ハンダ付けが楽しくなりました。
今でも、現役のハンダゴテです!

これらの工具を使ってインターネットに掲載されていたヘッドフォンアンプを作ったり、スピーカーのエンクロージャーを自作したりと、色々なものを店頭のデモ品も含めて作りました。

電子工作の入門キットというのはたくさんありますが、自分で興味のあるものを最初に始められるかどうかと、周りのサポートがあるかどうかが電子工作の入門には一番大事なのではないのかと今になって感じます。

シリコンハウスで得た経験は今後も活きていくものだと思います。
皆さんも初めての事には勇気を持って挑戦して下さい。
今まで、ひいきにしてくれたお客様に感謝いたします。
ありがとうございました。

つきましては、私と同じようにシリコンハウスで働いてみたいと思った方を募集しています。
詳しくは下記URLをクリックして参照して下さい。
http://www.kyohritsu.com/recruit.html

皆さんがシリコンハウスでより良い体験が出来る事を祈っています。

<記事:服部>



2016年04月09日

可愛いモノが嫌いな人がいて?

最近のスマホってホント便利ですよね。
先日登山仲間と六甲山を登ってきたんですが、携帯の電波の届かないところでもGPS機能は生きていて、現在位置がピンポイントで分かるハイテク地図として使えました。
GPSロガーアプリを使えば歩いた道のりが記録されて後から確認する事ができますし、ウォーキングアプリも併用すれば消費カロリーなども知る事ができます。
ホントに至れり尽くせりでスマホ無しではどこにも行けないくらいになってしまってる訳なのですが、あんまりいろんなアプリを起動させているとバッテリーの減りも早くなってしまうのが悩みの種でございます。

と言う訳で本日は。
昨日に引き続き本日もモバイルバッテリーの紹介でございます。

まずはこちら。

青いマグカップみたいな洒落たモバイルバッテリー

cheero製TOUGH9000mAh『CHE-051』でございます。
こちらのモバイルバッテリーはアウトドア仕様になっておりましてIP66等級の防塵防水性能がございます。
バッテリー容量も9000mAhと必要充分な容量があるので、一日中山を歩き回ってもスマホがバッテリー切れをおこす事はないんじゃないかと思います。

『ひもホールド』と言うのは『ストラップホール』の事ではないかと


本体はシリコンラバーに覆われており、2tトラックが踏んでも壊れないとのこと。

充電にも使えるmicroUSBケーブルが付属してます

名前の通りタフなモバイルバッテリーでございます。
また、本体横にはカラビナなどを取り付けるストラップホールが付いておりまして、ザックにマグカップの様に下げておく事ができます。

本体上部のカバーを開けるとポート類が出てきます。

大きいですが1ポートのみ

出力は1ポートのみでMax2.1Aまで。
水の浸入を防ぐためにコンパクトにポート類がまとめられております。
なお、防水性能があるといっても水没までは耐えられませんのでご注意ください。
また、ポート使用時、つまりカバーを開けた状態でも防水効果は発揮できませんのでお気をつけください。

本体横には操作ボタンが付いております。

シリコンラバーの下にスイッチがあります

このボタンを1回押すと電池残量を確認する事ができます。

質実剛健な感じがカッコイイ

LEDの点灯により4段階でバッテリー残量が分かるようになっております。
また、この操作ボタンを2回押すとLEDが点灯いたします。

遭難した時は空に向かって光らせよう光のない山の中では重宝するでしょうね

明るさは手元灯程度ですが、緊急時には役に立つんじゃないかと思います。

なお、このLEDはカバーを閉じていても点灯するため、うっかりバッテリーを消費し続ける事にもなりますのでご注意ください。

気になるお値段は4200円。
雨ざらしでもへいき、へっちゃらッ!
打たれづよくて踏まれても平気なタフなモバイルバッテリー。
正直、私自身が登山用に欲しくて仕入れたモバイルバッテリーでございます。

最後はこちら。

パッケージもカワイイなぁ

cheero製Energy Plus mini 4400mAh 初音ミク version『CHE-060-HTN』でございます。
根強い人気の初音ミクのイラストが入ったモバイルバッテリーでございます。
容量は4400mAhしかありませんが、その分小さくて薄く、ブリキ製のミント缶の様なデザインがホントに可愛らしいモバイルバッテリーでございます。

ミクさんの充電に使えるmicroUSBケーブル付き

こちらもポートは1つのみ。

1箇所にまとまった使いやすい仕様

しかし出力電流はMax2.1Aと機能的には問題なし。
ちっさいミクさんがでっかいタブレットを頑張って充電する姿に萌を感じるファンも多いのではないでしょうか。

本体下部にスイッチが付いており、そこを押すと電池残量が確認できます。

お腹すかせてたら電気あげてください

写真では緑に光っているように見えますが、残念、LEDは青色なのです。
このスイッチを長押しするとポート横にあるLEDが点灯します。

もちろんLEDは白色です。手元照らす程度には充分

手元灯としては充分な明るさで、暗い場所では充分に使える明るさでございます。
もちろんLEDを点灯させながらバッテリー残量の確認もできます。

ミクさん全点灯

気になるお値段は2900円。
こちらもパッケージが汚れないよう袋に入れた状態で店頭に出しておりますのでファンの方にも納得していただけるのではないかと思います。
もちろん初音ミクは今や世界的なキャラクターでございますから、プレゼントにも最適なアイテムでございます。

実用的なだけでなくカワイイ系のモバイルバッテリーも増えたシリコンハウスのモバイルバッテリーコーナー。
大型連休、行楽に向かう前に購入してみてはいかがでしょうか。

今が買い時ですよ!

・cheero TOUGH9000mAh CHE-051 ¥4200-
・cheero Energy Plus mini 4400mAh 初音ミク version CHE-060-HTN ¥2900-

<記事:伊東>

2016年04月08日

限定解除!ストフェスの興奮再び!

ストフェスが終わるとすぐにエイプリルフールがやってまいりまして、店頭としましては年度末の絡みもあり色々バタつく月の変わり目でございました。
最近ようやく店頭も落ち着きまして、遅まきながらストフェスの総括などをする事ができました。
そんな中、ストフェスの時に限定販売していたダンボーモバイルバッテリーシリーズの中から特に人気だった物をレギュラー化しようという話になり、早速仕入れてみた次第でございます。
ストフェス後にもちらほら問い合わせを頂いておりましたので。

と言う訳で本日は。
いつでもどこでも、カバンの中に忍ばせておきたい、ステキなダンボーモバイルバッテリーの紹介でございます。

まずはこちら。

限定解除!ダンボー登場です!

cheero製Powe Plus 3 DANBORD version『CHE-067』でございます。
原作から離れてすっかり有名になったダンボーのモバイルバッテリーでございます。
バッテリー容量13400mAhと一泊旅行にも対応できる上、出力電流3.4A(2ポート合計)とスマホだけでなくタブレットも充電できる使い勝手のよいモバイルバッテリーでございます。

機能的にも充分なモバイルバッテリーです

セット内容は本体の他、充電にも給電にも使えるmicroUSBケーブルと収納ポーチが付いております。

フェルトっぽい生地のポーチです

オリジナルポーチもカワイイですね。

ポート類は片側に固まっております。

全てここで完結します

出力用USBポートが2個、充電用のmicroUSBポートが1個。
左側にある丸いボタンはバッテリー残量の確認ボタンでございます。
ボタンを押すとLEDが四段階で点灯してバッテリー残量を知らせてくれます。

バッテリー残量が減ると照れ具合も減る

なんだかダンボーが頬を赤らめているみたいでカワイイですね。

気になるお値段は4460円。
容量も大きく、鞄にもしまいやすい大きさなので旅行のお供にもオススメでございます。

続きましてこちら。

一番ダンボーらしい顔してる気がする

cheero製Power Plus DANBORD version『CHE-066』でございます。
容量は10050mAhと『CHE-067』に比べて25%少なくなっておりますが、大きさや重さも同じくらいコンパクトになっており、より携帯しやすくなっております。

スペック表をよく確認してお使いください

こちらも充電にも給電にも使えるmicroUSBケーブルと、オリジナルポーチが付属しております。

麻のポーチに入れていつでも一緒

こっちのポーチは麻っぽくて涼しげですね。

こちらもポート類は片側にまとまっております。

ポートがまとまってて使いやすい

バッテリー残量の確認スイッチは顔の右側についており、こちらも4個のLEDで4段階残量を表示してくれます。

ポチっと押しやすい位置にある確認ボタン

気になるお値段は4080円。
キャンプや山小屋泊など、電気の確保が難しい場所でなければこのサイズでも充分でございます。
薄いのでズボンのポケットにも入る大きさ。お出かけのお供にオススメでございます。

最後はこちら。

いろんな意味でダンボーすぎるダンボーモバイルバッテリー

cheero製Power Plus DANBORD version mini『CHE-047』でございます。
バッテリー容量は6000mAhと少なめになっておりますが、その分本体も小さくなっております。

用法容量を守ってお使いください

何よりデザインが素晴らしく、パッケージの箱でさえも裏側はこうなっております。

外箱がすでにダンボー

まるで本物のダンボーですw
これでは外箱も捨てられませんね。
付属品は先に紹介したダンボーバッテリーと同じくmicroUSBケーブルとオリジナルポーチが入っております。

麻のポーチがステキです。

ポートは左右に分かれておりまして、左耳が出力側、右耳が入力側でございます。

ちっちゃくても出力は2ポートあります充電用microUSBポート

このダンボーバッテリーminiはポート毎に最大出力電流が決まっておりますのでご使用の際はご注意ください。

素敵なのはバッテリー残量の確認の仕方。

目が血走ってきたらご飯あげてください

ダンボーの口が確認ボタンになっておりまして、口を押すと目が光ってバッテリー残量を知らせてくれます。
目の色が残量をあらわしておりまして、お腹が減ると目の色が変わる辺りホント可愛いバッテリーでございます。

上の写真はだいたい満充電とわかる

なお、この口のボタンは電源ボタンにもなっておりまして、給電を始める際は口のボタンを押して給電をスタートさせてください。

気になるお値段は3780円。
大きさも容量も手ごろなので普段使いにオススメのバッテリーでございます。

以上3種類。
実用性だけでなく見た目もこだわりたい、可愛いモノが大すき、旅行にダンボー連れて行って写真撮るんならバッテリーもダンボーにしなきゃ!と言う人たちにオススメのダンボーモバイルバッテリーシリーズでございます。
すべて外箱の上からビニル袋に入れて店頭に出していますので中身はキレイなまま。
プレゼントにも最適なモバイルバッテリーでございます。

ミウラは入ってません

・cheero ダンボーモバイルバッテリーシリーズ
  Powe Plus 3 DANBORD version 13400mAh CHE-067 ¥4460-
  Power Plus DANBORD version 10050mAh CHE-066 ¥4080-
  Power Plus DANBORD version mini 6000mAh CHE-047 ¥3780-

<記事:伊東>

通販ご希望の方は共立エレショップへどうぞ!

cheero Power Plus DANBOARD version

2016年04月06日

0から始める第2種電気工事士【部材セット購入で千円お得】

第2種電気工事士試験
上記試験インターネット申込み
本日(4/6)午後5時まで

(申し込み詳細は電気技術者試験センターまで)

今年もいよいよ始まります電気工事士試験。
皆さんを応援するため
上期技能試験直前の7/16,17両日に
「共立電子産業株式会社 本社セミナールーム」で
技能試験対策講習会を行ないます。

基本作業練習や実際に候補問題を作成するなど
しっかりと手応えを感じていただける充実の内容となっております。
受講料(当日現地払い)は27,000円(税込)。
詳しくは下記バナーをクリック。
電気工事士講習会


電気工事士技能試験の対策は練習を重ねることが一番。
そのためには工具はもちろん、部材も必要です。
そこで今回は今年度対応の部材セットをご紹介。
なお、下記の部材セットいずれかをご購入の方に
はじめにお伝えした「技能試験対策講習会」で使える
参加費1000円引きクーポンを差し上げます。

メインはやはり候補問題13問を3回練習できる「器具ケーブル3回セット」です。


第2種電気工事士
技能試験練習用

器具
+
ケーブル3回セット
器具+3回2
¥22,800_


第2種電気工事士
技能試験練習用

器具
+
ケーブル1回セット
器具+1回2
¥15,900_


第2種電気工事士
技能試験練習用

ケーブル3回セット
3kaik
¥12,700_


第2種電気工事士
技能試験練習用

ケーブル1回セット
1kai
¥5,600_


第2種電気工事士
技能試験練習用

  器具セット
器具1回セット
¥11,890_

合格するためには練習を重なることが重要ですが、
練習と本番はやはり雰囲気が違うもの。
実際にすると分かりますが、技能試験の制限時間40分はそんなに余裕のある時間ではないです。
そのため講習会で解らない事を質問したり、雰囲気に慣れておくのはとても有効です。
何はともあれ、一人でも多く電気工事士になっていただくため
試験に申し込まれた皆様には
合格を目指して勉強に励んでいただきたいと思います。

(担当:第1種&第2種電気工事士試験合格者 小川)

通販ご希望の方は共立エレショップへどうぞ!

電気工事士技能試験特集

2016年04月05日

あとちょっと!届かない時の強い味方

好みと言うのは人それぞれでございます。
何が心の琴線に触れるかは千差万別十人十色。気心の知れた友人や家族でさえもよく判らないところでスイッチが入ってしまって驚かされることがままあるものでございます。
もちろん自分が良いと思ったモノが不発に終わることも多いもので、これは新商品の選定だけでなくエイプリルフール用のネタ選びなどでも実感するところでございます。

と言う訳で本日は。
私は良いと思ったんですけどねぇ。
他のフロアの社員には微妙な顔をされてしまった商品の紹介でございます。

また変換ケーブルが増えたよ!

なんだか判りますか?
そう、DCプラグの変換ケーブルでございます。
ケーブル長は50mm。プラグ部分も含めると全長約130mmでございます。
では何から何の変換か。

プラグもソケットも同じ口径

実はプラグ側もソケット側もDC2.1φなのです。
と言う訳で口径変換ではありません。

では何を変換するのか。

長さ約1.5倍!(当社比)

そう、プラグの長さを変換するケーブルなのです。
ACアダプタなどに標準的に付いているプラグの長さ、この場合はソケットにささる金属部分の事ですが、この部分の長さはおよそ10mmなのです。
しかし機器によってはDCソケットが奥まった所についている事があり、標準的なプラグでは届かなかったり接触が甘くなってすぐに抜けたりする場合がございます。
そういう時に今回紹介しておりますDC2.1φロングプラグ変換ケーブル『#34-3-A』を使うと、プラグが長くなる分しっかりと接続する事ができるようになるのです。

簡単にロングプラグに変換できます

ちなみにこの『#34-3-A』のプラグの長さは15mm。
なんと1.5倍も長くする事ができるのです。

気になるお値段は250円。
日々店頭でACアダプタの紹介をしている私としては便利に思えるケーブルなのですが、やはりニッチ過ぎましたかね?
まぁちょっとだけケーブルを延長したい時にも使えますし、DC2.1φロングプラグがそこそこ売れている事を考えれば、ビビッと来る人も少しは居るのかなぁ、居てくれたらいいなぁと言った感じでございます。

まぁこう言う商品も有るってことで

・共立オリジナル DC2.1φロングプラグ変換ケーブルL-50mm #34-3-A ¥250-

ちなみにシリコンハウスで取扱いのあるACアダプタはエレショップで確認することができます。
 共立エレショップ「ACアダプタ限定サーチ
ACアダプタを選ぶ際の注意事項を記したページが最近新設されまして、より判りやすく、探しやすくなっております。
特に「ACアダプタの選び方について」のページは良く出来ておりますのでぜひご覧くださいませ。

<記事:伊東>

2016年04月04日

こいつは要チェックや!

新年度でございます。
桜舞い散る四月の初め。新たな生活を始めた人も多いのではないかと思います。
もう何年も変わらない生活をしている私でさえも、この季節には気分が新しくなる感覚をおぼえる次第でございます。

と言う訳で本日は。
新たな季節に新たな商品。
ワンダーキットが先日販売を開始しました新たなキットの紹介でございます。

新キットで新生活を快適に

ワンダーキット製LEDチェッカーキット3『LED-40』でございます。
ロングセラーキット『LED-36』の後継機でございます。
今回の『LED-40』にモデルチェンジいたしまして、色々と変わったところがあるのですが、最も大きな変化は説明書にございます。

こう言う判りやすいのが欲しかった!

なんとこのキットにはフルカラーの組立説明書が付属しているのです。
部品の種類ごとに基板のどこに付けるかを写真で示してくれている上に説明文にはルビまで振ってあるので初心者はもちろんお子様でも安心して組立てる事ができるのです。
これまでワンダーキットと言えば説明書が解りにくいと言われておりましたが、そのイメージを吹き飛ばす活気的な変化でございます。

と言う訳で早速組立ててみました。

説明書が良いから組立も簡単

説明書が解りやすいので部品と基板と説明書を何度も見比べる必要がなく、サクサク組立てる事ができました。
製作時間は20分くらい。
このくらいの難易度でしたら初めて工作をする人でもそんなに苦労しないと思われます。

大きさは手の中にすっぽりと納まるくらい。

手の平サイズの小型キット

基板の大きさが単三電池×2本タイプの電池BOXに合わせて作られているので本当にコンパクトです。

ホントにコンパクト裏から見ると電池だけに見える

完成すると電池BOXとキレイに一体になるのでとてもコンパクトな印象を受けます。

道具箱にも入れておきやすい

では早速LEDを繋いで見ましょう。
この『LED-40』にはLEDを繋ぐソケットに4Pinの物を使用しております。

プラスマイナスはお間違いなく

しかし繋ぐ事ができるLEDは1個だけです。
LEDを繋いで電源スイッチ(スライドスイッチ)を入れるとLEDが点灯します。

普通の状態

『LEDチェッカーキット』シリーズは定電流回路を使用してLEDを点灯させるため、動作電圧が違うLED、例えば2V点灯の赤色でも3V点灯の白色でもそのまま繋いで光らせる事ができます。
スライドスイッチを入れただけの状態ではLEDに5mAの電流が流れます。
この状態で『+5mA』のタクトスイッチと『+10mA』のタクトスイッチを使ってLEDに流れる電流量を変化させて明るさの違いを見ることが出来るのです。
例えば『+5mA』のスイッチを押せばベースの5mA+5mAで合計10mAが。
電流ブースト!
『+10mA』のスイッチを押せばベースの5mA+10mAで合計15mAが。
更にブースト!
『+5mA』と『+10mA』両方を同時に押せばベースの5mA+5mA+10mAで合計20mA流す事ができるのです。
電流量Maxです!
写真では判りにくいですが流す電流量によってLEDの明るさが変化している事がよく判ります。

と言う訳で、部品箱の底の方から発掘されたLEDが何色なのか、生きているのか使えるのかなど調べたい時にとても便利なキットなのでございます。

ではここで、LEDチェッカーキット2『LED-36』とLEDチェッカーキット『LED-40』の違いを見てみましょう。

部品のパックの仕方も変わってます

1.使用電池の変更
  『LED-36』では006P型9V電池を使用しておりましたが、『LED-40』では単三型アルカリ
  電池×2本に使用する電池が変わりました。アルカリ乾電池だけでなくニッケル水素充電池
  でも使用できるため、使える電池の幅がグンと広がりました。
2.点灯させる事ができるLED数の変更
  『LED-36』では2回路で2本のLEDを点灯させる事が出来ましたが、『LED-40』では1本だ
  けになりました。
3.点灯電流の変更
  『LED-36』ではLEDに流す電流をスイッチにより10mAと20mAの2段階に変化させる事が
  できましたが、『LED-40』ではスイッチにより5mA、10mA、15mA、20mAの4段階に変化
  させる事ができるようになりました。
4.電源スイッチの追加
  『LED-36』には電源スイッチがなく、LEDを繋いだら光りっ放しでしたが、『LED-40』で
  は電源スイッチを追加する事によりLEDを繋いだままでもLEDを消灯させることができるよ
  うになりました。
5.説明書の刷新
  フルカラーの組立説明書が追加されただけでなく、説明書も新たに作り直したので見やすく、
  判りやすくなりました。

以上、色々新しく、パワーアップしたLEDチェッカーキット3『LED-40』。
気になるお値段は756円でございます。
『LED-36』より少し高くなってますが、その分機能はアップしてより使いやすく、便利になってます。
組立も簡単なので初めての工作にもオススメでございます。
このLEDチェッカーキット3『LED-40』でいろんなLEDを点灯させて遊んでみてくださいね。

『LED-36』は在庫限りで終了です。

・ワンダーキット LEDチェッカーキット3 LED-40 ¥756-

そうそう、余談ですが、このLEDチェッカーキット3にたまたま手元にあった1.5Vで鳴るブザーをつないでみたんですよ。

可能性が広がりますね

最初は全く音が鳴らなかったんですが、電流を20mAにすると音が鳴りました。
あぁこれはなんか色々応用できるんじゃないだろうか、と確証は無いですが思った次第でございます。

<記事:伊東>

通販ご希望の方は共立エレショップへどうぞ!

LEDチェッカー3 / LED-40

2016年03月30日

今年も「新入学&進級 応援キャンペーン」を開催します!

上がったり下がったりの気温も緩やかになり、すっかり春めいてきました。
店舗でもこの季節ならではの情景として、フレッシュな学生さんを目にする機会が増えてきます。

というわけで、去年に引き続き今年もやります!
シリコンハウス・デジットの2店舗共同企画「新入学&進級 応援キャンペーン」を開催します!

2016/4/1(金)〜4/28(木)の28日間、学生証のご提示で、
合計金額から5%OFFいたします!


学生応援キャンペーン_b

※ ただし、現金でのお支払い分のみの適用とさせていただきます。
  また、書籍や中古計測器など一部対象外の商品がございますのでご了承ください。

新しいことを始めるのに良い季節ですので、電子工作に少しでも興味をもっている人は始めの一歩を踏み出してみませんか?

『新入学&進級 応援キャンペーン』
 期間 : 2016/4/1(金)〜4/28(木)
 学生証の提示で、合計金額から5%OFF (現金支払いのみ、一部商品は除く)

<記事:土肥>

0から始める第2種電気工事士。合格者がオススメする書籍2016年度版。

第2種電気工事士試験
上記試験
インターネット申込み受付期間
3月16日(水)〜4月6日(水)
筆記試験:6月5日(日)
技能試験:7月23日(日)もしくは24日(日)
(詳しくは電気技術者試験センターのサイトをご参照下さい)

電気の設備なくして我々の生活は成り立たず、その安全と信頼を担う電気工事士は当然の事ながら需要が高く、 それをを反映して年々受験者数が増加しております。

国家試験なので難しそう、というイメージを持たれてる方もいらっしゃるかもしれませんが、
そんなことはございません。

私も電気関係の仕事に就いてるとは言え、
初めて学ぶ知識が多く、
ほとんど一から勉強を始めたような形でしたが、
それでも合格できました。

筆記試験まで2ヶ月と少しですが、充分間に合います。
はじめは数分でも良いから参考書を読み進めていると、
解ることが増え、勉強する事自体が楽しくなり、
自ずとその時間も増えて行きます。

電気工事士試験用の参考書は数多く出版されておりますが、
その中から選抜したオススメ書籍を紹介いたします。

かずわん先生筆記 藤瀧和弘著
TOOLBOX刊

2016年版
ぜんぶ絵で見て覚える
第2種電気工事士
筆記試験すぃ〜っと合格
¥2052_
カラー写真とイラスト、 丁寧な解説で分かりやすさ抜群!
電気工事士受験で人気のかずわん先生の本
過去問題180題+昨年度の試験問題2回分掲載。
重要ポイントをまとめた小冊子付き。
電気知識に自信が無くても大丈夫。
この本で一から学んでいけます。

オーム問題集 オーム社[編]

2016年版
第二種電気工事士
筆記試験標準解答集
¥1296_
過去10年間の全問題15回分とその解答・解説を収録!
最初の70ページは基本の要点を親切解説。
カラー写真をふんだんに使い見た目にも判りやすい。
なによりお値段が安い!
筆記試験は毎年似た問題が頻出。
過去問で実力を付けておけば大丈夫。

出るとこだけ 早川義晴・鬼島信治著
株式会社翔泳社刊

第二種電気工事士
筆記試験の要点整理
  出るとこだけ!
¥1404_
通勤、通学時の勉強に便利なコンパクトサイズ。
本の大きさは約12×18cm。
項目ごとに必要な内容をやさしく説明。
出題頻度の高い問題と重要な問題を多く取り上げ。
暗記に便利な赤いチェックシート付き。
どこからでも始められるお手軽さ。
試験直前のチェックにも大活躍。

筆記試験が終われば、次は技能試験です。
かずわん先生技能 藤瀧和弘著
TOOLBOX刊

2016年版
ぜんぶ絵で見て覚える
第2種電気工事士
技能試験
すぃ〜っと合格
¥2052_
作業動画DVD付き、観ながら練習できて上達も早い!
候補問題13問全ての解法を掲載。
(本試験ではこの13問の中から必ず出題されます)
実際に手を動かした時間だけ合格率が高まります。
工具を使った事が無くても平気。
一つ一つ丁寧に説明されています。

筆記試験の本については上記のどれか1冊だけでも確り勉強すれば合格できます。
しかし、2冊3冊と数をこなしていけばその分だけ確実に合格の可能性が高くなります。

電気の知識はあって損することはございません。
DIYなどで日々の暮らしにも活用できる電気工事士はオススメの資格です。

(文責:第1種&第2種電気工事士試験合格者 小川)

通販ご希望の方は共立エレショップへどうぞ!

電気工事士 試験特集

2016年03月29日

モバイルバッテリーをもっと便利に大作戦

モバイルバッテリーが小型大容量化、そして安価になった今日この頃。
あまりの使い勝手の良さにポータブル電源としての地位をグイグイ高めております。
手軽な電源としてUSBが重宝がられている状況もあり、今後ますます利用価値が高まって行くことが予想されます。

と言う訳で本日は。
そんなモバイルバッテリーをもっともっと便利にしてくれるアイテムの紹介でございます。

注目の新商品です!

adafruitのUSB-2.1mmDCコンバーターケーブルシリーズ、9V版『ID:2777』と12V版『ID:2778』でございます。
何をするかは名前そのまんま。
USBの電源出力をDC2.1φプラグに変換するだけでなく、出力電圧をDC9VもしくはDC12Vに昇圧してしまおうと言う活気的なケーブルなのでございます。

ケーブルタイプで取り回しも楽々

ケーブル長は昇圧ユニットを基準にしてUSBプラグ側が約230mm。DC2.1φプラグ側が約900mmでございます。

実際にモバイルバッテリーに繋いで電圧を測ってみました。

5Vが9Vに!5Vが12Vに!

少し高めですがちゃんと電圧が出ております。

電圧はちゃんと昇圧されているのですが、出力できる電流には注意が必要です。
この『USB-2.1mmDCコンバーターケーブル』はUSB側の出力電流によって、DC2.1φプラグ側に出力される電流の上限が決まります。
例えばDC12V出力のケーブルの場合、USB側の出力上限電流が1500mAの場合でDC2.1φ側の出力は約500mA。
USB側の出力上限が2140mAの場合でDC2.1φプラグ側の最大出力電流は約700mAとなっております。
詳しくはadafruitの商品ページをご参照ください。

と言う訳で、2.1A出力のモバイルバッテリーを使って消費電流がだいたい700mAの照明用LEDバーL-500mm36球白色『LEDB-500M36W』を点灯させてみました。

ちゃんと12Vで点灯するLEDバーが光りました

見事に点灯させる事ができました。
出力できる電流がそれほど多くないので使いどころは難しいのですが、12V駆動のセンサーキットなどを100V電源のないところで使う場合などには便利だと思います。

気になるお値段はDC9V版もDC12V版もどちらも1404円でございます。
店頭でもDC12Vや9Vの出力が出来るモバイルバッテリーの需要はちらほら聴こえておりました。
このケーブルでそういった需要がカバーできれば幸いでございます。

これはこれで便利なケーブルですよ

・adafruit USB-2.1mmDCコンバーターケーブル9V ID:2777 ¥1404-
・adafruit USB-2.1mmDCコンバーターケーブル12V ID:2778 ¥1404-

<記事:伊東>

通販ご希望の方は共立エレショップへどうぞ!

USB-φ2.1mm DCコンバーターケーブル

2016年03月25日

マイナー電池特価情報!

久しぶりに特価品の紹介でございます。

5枚綴りをバラして販売してます。

GoldenPower製ボタン電池『625A』でございます。
日本国内では『LR9』と言う表記の方が通りが良いようですが、どちらにしろマイナーな電池でございます。
公称サイズは直径15.5mm、高さ6.1mm。

ボタン電池にしてはゴツイ

大きさもさることながら形も独特の形状でして、80年代オカルトブーム直撃世代の私としましてはまるでUFOの様な形だと思ってしまいます。

矢●純一世代です。

古いカメラなどで使われていたとの事で、一部のカメラ店では見かけることもあるそうです。
実際パッケージも古めかしく、製造年月日も書かれていない商品ですが電圧はちゃんと1.5V以上出ております。

気になるお値段は1セル100円。
いわゆる出物でございまして、無くなり次第販売終了となります。
存在感のあるボタン電池ですので、ぜひコレクションに加えてみてくださいませ。

電池の品揃えもなかなかですよ。

・GoldenPower アルカリボタン電池 625A(LR9) 売切特価¥100-

<記事:伊東>
