電子オルゴールをつくっちゃおう
電子工作を始めるにあたって、人気があるのは「光る」と「音が鳴る」。
これはいつの時代も定番でなんですよね。
おそらく、完成したものが視覚・聴覚を通して、効果のほどがすぐわかるからなんだと思います。
そこで、今回は「電子オルゴールをつくっちゃおう！」ということですが、身構えなくても大丈夫。使用するのはIC1個に、圧電ブザー、コンデンサ1個、太陽電池1個というちょー簡単なものです。
回路図はコレ。
使用するICですが、トランジスタ似のTO-92といわれる形のもので、曲目がいろいろあるのでお好きなものを。
シリコンハウス3Ｆ店頭価格
UM66T 各：\105-(税込)
-01L:サンタクロース+他2曲
-05L:HOME SWEET HOME
-09L:ウェディングマーチ
-19L:エリーゼの為に
-32L:カッコウワルツ
-68L:スモールワールド
おまけで、太陽電池では動かないですが
UM88T \147-(税込)
-19L:エリーゼの為に(2和音)
※太陽電池を、乾電池2本に換えると2和音でメロディーが流れます。
<担当：土肥>
これはいつの時代も定番でなんですよね。
おそらく、完成したものが視覚・聴覚を通して、効果のほどがすぐわかるからなんだと思います。
そこで、今回は「電子オルゴールをつくっちゃおう！」ということですが、身構えなくても大丈夫。使用するのはIC1個に、圧電ブザー、コンデンサ1個、太陽電池1個というちょー簡単なものです。
回路図はコレ。
使用するICですが、トランジスタ似のTO-92といわれる形のもので、曲目がいろいろあるのでお好きなものを。
シリコンハウス3Ｆ店頭価格
UM66T 各：\105-(税込)
-01L:サンタクロース+他2曲
-05L:HOME SWEET HOME
-09L:ウェディングマーチ
-19L:エリーゼの為に
-32L:カッコウワルツ
-68L:スモールワールド
おまけで、太陽電池では動かないですが
UM88T \147-(税込)
-19L:エリーゼの為に(2和音)
※太陽電池を、乾電池2本に換えると2和音でメロディーが流れます。
<担当：土肥>
で、上記で完成なのですが...

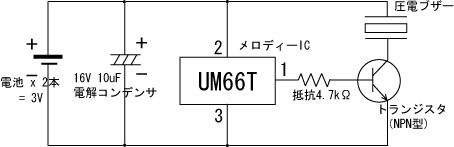

ちと音が小さめだったりします。
物足りない方は、改良バージョンのコチラを試してみてください。
トランジスタは、2SC1815など汎用品で十分です。
ダーリントンの2SD1209とか試したら、もっと音量UPできるかも？
この回路ならUM88Tでも十分電流が取れるので、2和音を試してみるのもいいですね。
<担当：土肥>
