2008年01月27日
そろそろ手で圧着するのも限界
ナイロンコネクタ取扱品目日本一を自負するシリコンハウスに、新たな仲間が加わりました。

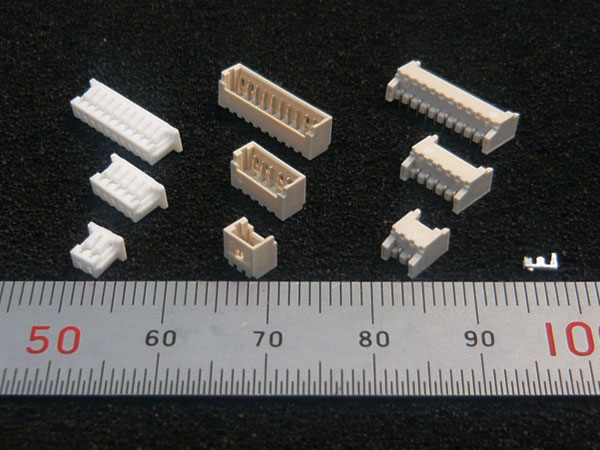

それがこちら。
molexの1.25mmピッチコネクタ51021シリーズでございます。
もう何と言うか吹けば飛ぶような極小コネクタです。
店頭でもチョコチョコ持ってこられるお客様がいらしたので思い切って仕入れてみた次第です。
今回は2〜6,8,10Pinハウジング、直型ポストとL型ポストをご用意。
これ以外のPin数もご必要でしたら見積いたしますのでお気軽にお申し付けください。

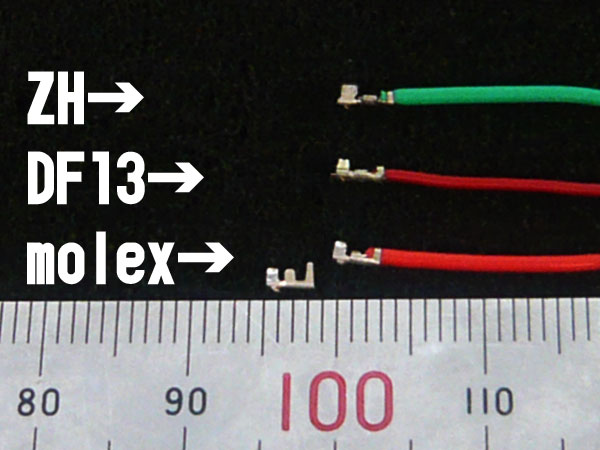

で、早速圧着してみました。
コンタクトピンも凶悪なまでに小さく、適合電線はAWG28〜26にはなっていますが、26番線クラスになると被覆が大きすぎてとてもじゃないけど当店にある電線では圧着は無理でした。
28番線でも被覆が厚めのものは圧着が厳しく、加工者の力量を問われる何ともイヤンなコンタクトピンでございます。
結論から言うとやって出来ないことは無い、と言ったところでしょうか。
ぜひご購入の際は予備のピンも多目にお買い求め下さい｡
ちなみに加工はエンジニアの精密圧着ペンチPA-09で行いました。
さすがのPA-09でもギリギリの範囲でしたが、加工後の修正もいらず､一発カシメですんなりハウジングに入りました。
話のタネに一度挑戦してみるのも面白いかと思います。
どれだけ需要があるかは判りませんが､この顔にピンと来たらご来店下さい｡
・molex 1.25mmピッチコネクタ（2〜6,8,10Pin)
ハウジング 51021-ｘｘ00 ￥10〜￥25-
直型ポスト 53047-ｘｘ10 ￥15〜￥40-
L型ポスト 53048-ｘｘ10 ￥15〜￥50-
コンタクトピン 50079-8100 ￥10-
＜記事：伊東＞
それがこちら。
molexの1.25mmピッチコネクタ51021シリーズでございます。
もう何と言うか吹けば飛ぶような極小コネクタです。
店頭でもチョコチョコ持ってこられるお客様がいらしたので思い切って仕入れてみた次第です。
今回は2〜6,8,10Pinハウジング、直型ポストとL型ポストをご用意。
これ以外のPin数もご必要でしたら見積いたしますのでお気軽にお申し付けください。
で、早速圧着してみました。
コンタクトピンも凶悪なまでに小さく、適合電線はAWG28〜26にはなっていますが、26番線クラスになると被覆が大きすぎてとてもじゃないけど当店にある電線では圧着は無理でした。
28番線でも被覆が厚めのものは圧着が厳しく、加工者の力量を問われる何ともイヤンなコンタクトピンでございます。
結論から言うとやって出来ないことは無い、と言ったところでしょうか。
ぜひご購入の際は予備のピンも多目にお買い求め下さい｡
ちなみに加工はエンジニアの精密圧着ペンチPA-09で行いました。
さすがのPA-09でもギリギリの範囲でしたが、加工後の修正もいらず､一発カシメですんなりハウジングに入りました。
話のタネに一度挑戦してみるのも面白いかと思います。
どれだけ需要があるかは判りませんが､この顔にピンと来たらご来店下さい｡
・molex 1.25mmピッチコネクタ（2〜6,8,10Pin)
ハウジング 51021-ｘｘ00 ￥10〜￥25-
直型ポスト 53047-ｘｘ10 ￥15〜￥40-
L型ポスト 53048-ｘｘ10 ￥15〜￥50-
コンタクトピン 50079-8100 ￥10-
＜記事：伊東＞
トラックバックURL
この記事へのコメント
1. Posted by scb 2012年04月16日 10:51
これって、まだ売っておられますかねぇ...
2. Posted by 伊東＠シリコンハウス 2012年04月20日 15:20
scb様
コメントありがとうございます。
molexの1.25mmピッチコネクタは現在でも取扱がございます。
シリコンハウス3階コネクタ売場にて販売しております。
ご来店心よりお待ちしております。
コメントありがとうございます。
molexの1.25mmピッチコネクタは現在でも取扱がございます。
シリコンハウス3階コネクタ売場にて販売しております。
ご来店心よりお待ちしております。
3. Posted by scb 2012年04月20日 17:43
先日お伺いいたしましたら、まだ販売しておられましたので、入手できました。
ありがとうございました。
