瞬間、基板、重ねて

3階と4階に新商品が登場しました。

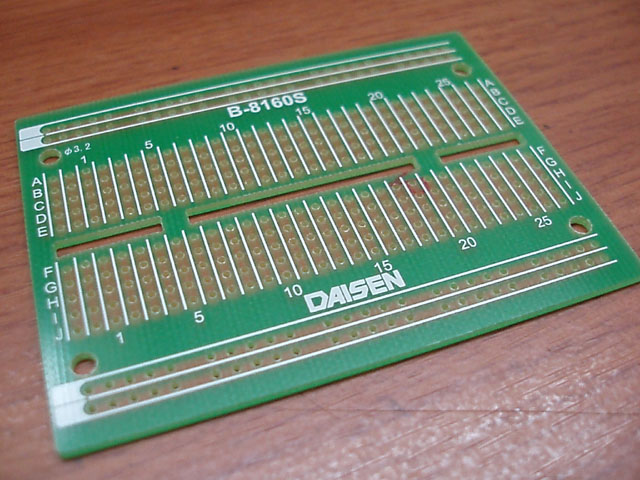

B-8160S
メーカ:ダイセン電子工業
型番:B-8160S
価格:¥367-

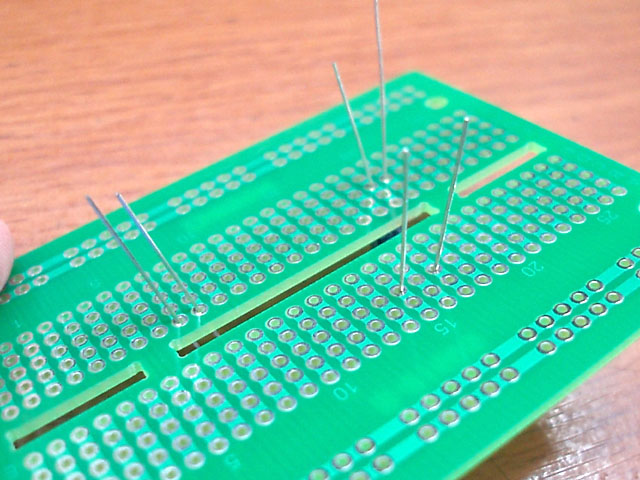

基板パターンから何かを閃いた方、サスガです。

実は、とある商品のパターンと一緒。
その商品がこちら。
小ブレッドボード
3階他各階にて取り扱い中の小型ブレッドボード「KH-102」と同じなのです。

ここで使い方まで閃いた方、サスガです。

さて、そんな使い方ですが、写真交じりでいきましょう。
ブレッドボード


まずはブレッドボード(KH-102)を用意します。

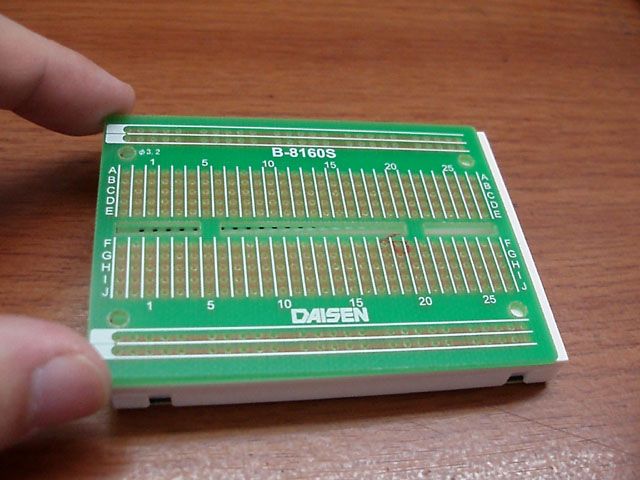

基板をかぶせてみる


そして基板をかぶせます。

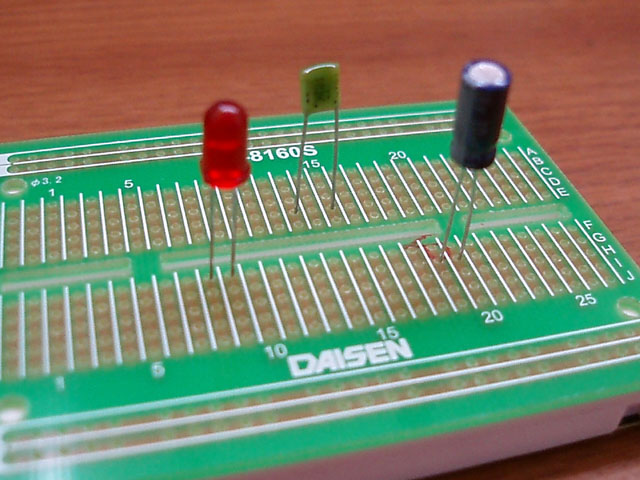

挿してみる


かぶせたら部品を載せていきます。

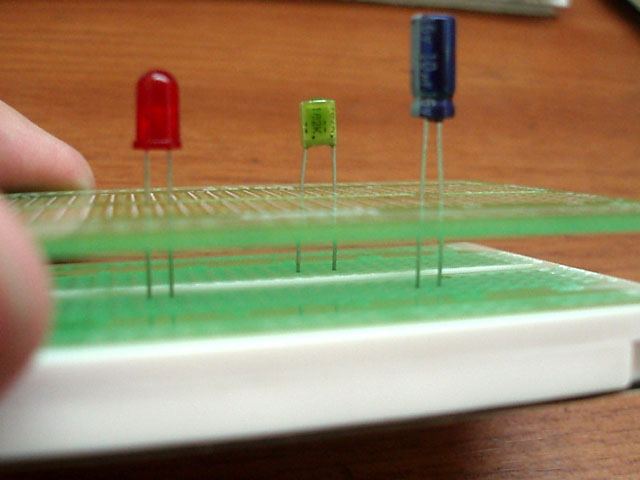

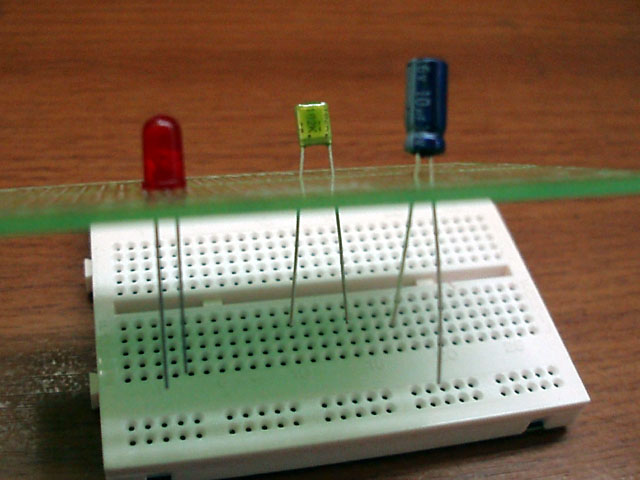

基板を浮かせて確認


回路テスト後、基板ごと引っこ抜きます。



そのまま引っこ抜く


完全に抜いてしまいましょう。




あとはそのままハンダ付け


あとはひっくり返してハンダ付けするだけ。




ある程度パターンが決まっているので、ピン数の多いICを用いるような回路では使いにくいかもしれませんが、LED点灯など簡単な回路チェックからハンダ付けまでの手順をスムーズに行うのに便利な基板となってます。

売場

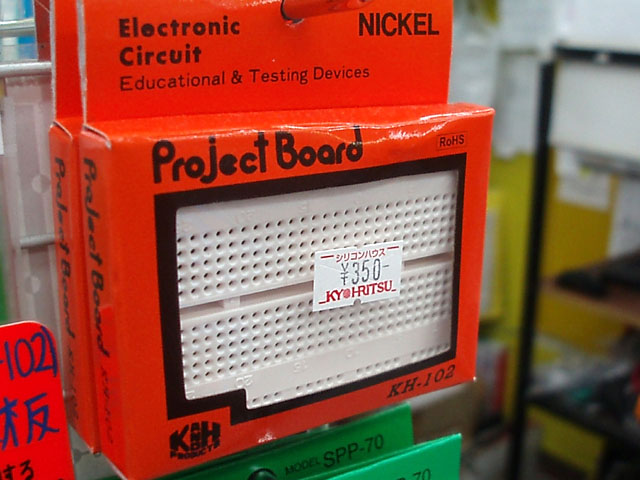

ちなみにブレッドボード「KH-102」は¥350-にて好評販売中です。


担当:楠原
