PC自作とシリコンハウス 第22回しゅごカバー!ぷっちぷち

2010年01月27日

60x60mmの中に8x8x3=192個のLEDが載ってます。

RGBマルチカラー 8x8ドットマトリクスLED
(アノードコモン)
¥1,890_


各ドットに赤、緑、青のチップLEDが入っており、
多くの色合いを演出できます。
8x8-omote-rgb
8x8-omote-sirotoka-

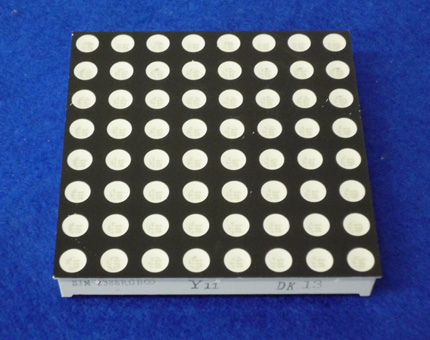

8x8Dotmatrix-omote-1
外形:約60x60mm
パネル高:約10.5mm

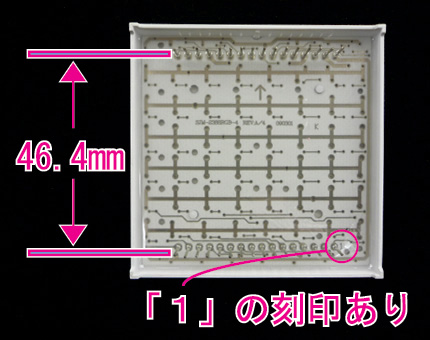

8x8ドットマトリクス-ura
ピン数:32pin
(16x2列)2.54ピッチ

列幅46.4mm
列幅はユニバーサル基板に対して少し広くなってます。
足を若干内側に向けると差さります。

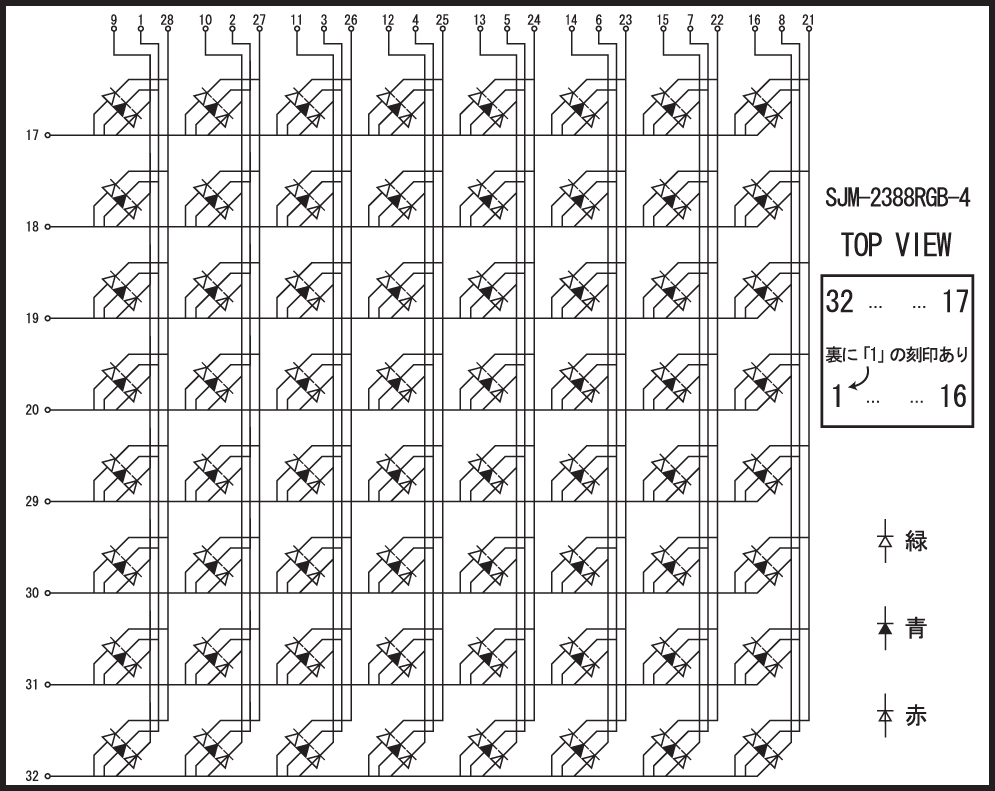

8x8-ashihaiti

■定格 (測定条件 IF=20mA)

輝度(mcd)電圧(V)

minmaxminmax
801001.92.2
1802003.13.4
50703.13.4

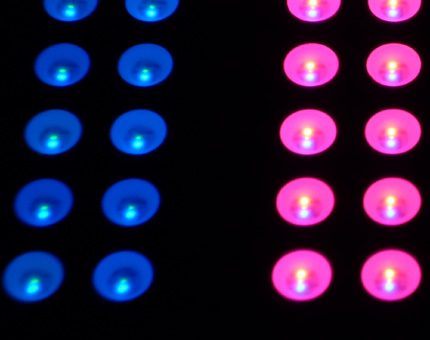

十分綺麗に映えますが、
近づいて見ると赤の素子、青の素子など個別に見えます。
改善されたい場合は、白い紙を貼るのも一つの方法です。
8x8-omote-betubetu



AVR、トランジスタアレイ、HC238、HC164使用。
ご要望が多ければ、専用基板を販売するかも…。

(担当:小川)
[追記]新店移行に伴い扱いフロアが変更しております。
2011年1月26日現在こちらの商品は2Fにて扱っております。

共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
8x8マルチカラードットマトリクス SJM-2388RGB
フルカラードットマトリクスLED駆動基板 SK-MATRIX2388A


siliconhouse at 16:14│TrackBack(0)2階売り場情報

トラックバックURL

この記事へのコメント

1. Posted by とんま   2010年01月27日 20:16
5 この基板欲しい
2. Posted by シリコンハウス@小川   2010年01月27日 20:43
基板のご要望ありがとうございます。
大変良い出来のシステムですので、
こちらも販売に向けて動いております。
3. Posted by momo   2010年01月27日 22:10
LED綺麗ですね。
基板とセットで欲しい
4. Posted by おにゃ〜ん   2010年01月27日 23:25
基板希望です。
5. Posted by シリコンハウス@小川   2010年01月28日 20:13
数々のご要望をいただき、販売企画の参考となっております。
ありがとうございます。
6. Posted by きょくちょ〜   2010年01月29日 11:21
無謀にも関わらず思わず昨日購入しましたw

マイコン利用の応用キットとかウケそうな気がします。

ベタですが、何個か縦or横に繋げてスクロールメッセージボードみたいなの作りたいなと。
7. Posted by シリコンハウス@小川   2010年01月29日 20:04
早速のご購入ありがとうございます。

スクロールメッセージボードは
巷でも良く見受けられますが
いざ作ろうとすると
一筋縄ではいかず、
個人的にはとてもベタとは申せません。

素晴らしい挑戦だと思います。
8. Posted by Futty   2010年02月03日 23:58
これ通販では扱っていらっしゃらないのですか?
9. Posted by 共立エレショップ   2010年02月04日 15:25
通販(エレショップ)サイトに登録致しました。
ご検討の程よろしくお願い申し上げます。

http://eleshop.jp/shop/g/gA1T131/
