2010年04月26日
自作エフェクターにピッタリ！ダイキャストケース色々
数年前からジリジリと燃え続けている自作エフェクターブーム。
流れに乗ってエフェクター関連ムック本も色々出版され、
ネットでは"まとめサイト"やblogの製作日記で回路図やレイアウトが
あちこちで紹介されているので、工作好きには嬉しい時代であります。
今回は自作エフェクターに必須のアルミダイキャストケースをご紹介。
エフェクターっぽく、ノブやLEDカバーをケースの上に並べてみました。
（スイッチも載せてみましたが分かりにくかった為、省略しています）
何かの参考になれば幸いです。
※サイズの表記は全て外寸です。
内寸等の詳細は記事最後のメーカーリンクをご参照下さい。
・タカチ TD9-12-4N ￥830- サイズ：85x35x120mm
自作エフェクターでは最もスタンダードなケースではないでしょうか。
当店で販売しているループセレクターのキットでも使用しています。
3ノブだと多少間延びして見えますね・・・。
少し大きめの回路であっても、しっかり収まるサイズであります。
また、バリエーション違いのブラックタイプもあります。
・TD9-12-4B（ブラックバージョン） ￥1270-
少しザラつき感のある黒い塗装が施されています。
塗装面は導通しませんので、穴あけ加工の具合によっては
ジャックのグランドが落ちない事があるかもしれませんのでご注意。
お値段は少々高めですが、ケース塗装する手間を考えると安いかも。
詳細は以前にもご紹介してますので、コチラの記事でご確認下さい。
しかしこれ、黒ケースに銀ノブって結構カッコイイですね。
初めてやってみましたが、これは良いかもしれません。渋い。
R●Tのクローンを作る時なんかに使えばピッタリかと。
ちなみに、タカチさんのTDシリーズは全て黒塗装版があります。
店頭取扱いはコレだけですが、お取り寄せも可能ですよ。
・TD9-12-4Nループセレクター
加工済み品 ￥2480-
当店のループセレクターキット仕様の
特注バージョン。
用途は限定されますが、部材として
単品販売しております。
ちょっと高いですけど工具を揃えて加工するよりも安くすみます。

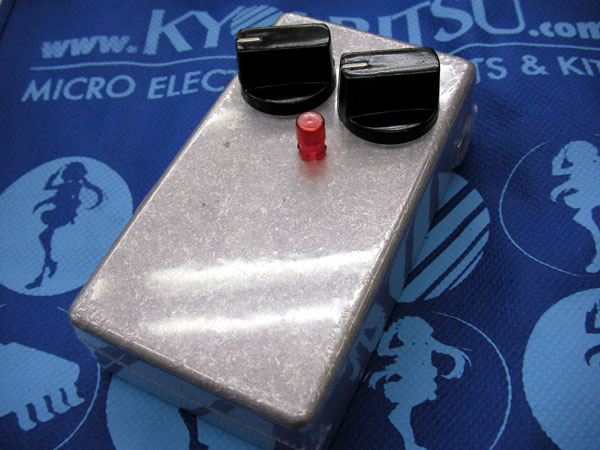

・TD7-10-3N ￥650- サイズ：70x32x100mm
こちらは少し小さめなので単純な構成の基板向けです。
1ボリュームのブースターなどにピッタリかもしれませんね。

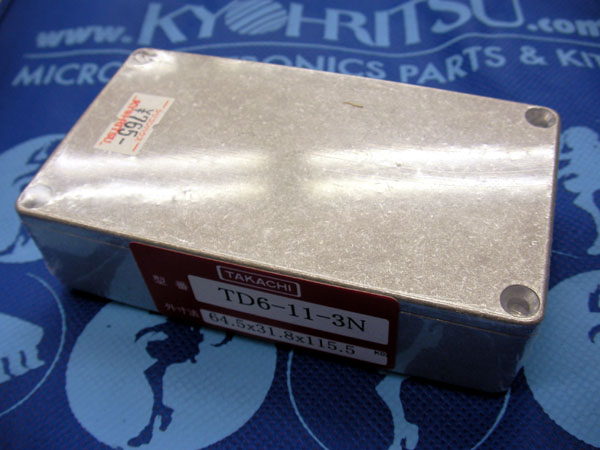

・TD6-11-3N ￥765- サイズ：64.5x31.8x115.5mm
こちらは以前取扱いのあったHammond1590B、
よく言われる"MXRサイズ"の近似タイプです。
若干大きく角が丸く台形状なのが特徴ですが、数値的には近いです。
ノブを並べてみると、なるほど見慣れたサイズな気がします。
ノブが少し大きすぎたかな・・・もう少し小さい方が良かったかも。
（なお、1590BのOEMだった「HD11-6-3」は
タカチさんの取扱いが終了してしまいました・・・残念）
そして最後はHammondのOEM品。
・HD12-10-3 ￥1435- サイズ：94x34x119.5mm
1590BBサイズです。スイッチ2つでもいけそうですね。
最初のケースに近いサイズですが、
ケースのフチが違います。
個人的にこのシャープなエッジが
ハモンドの魅力だと思います。

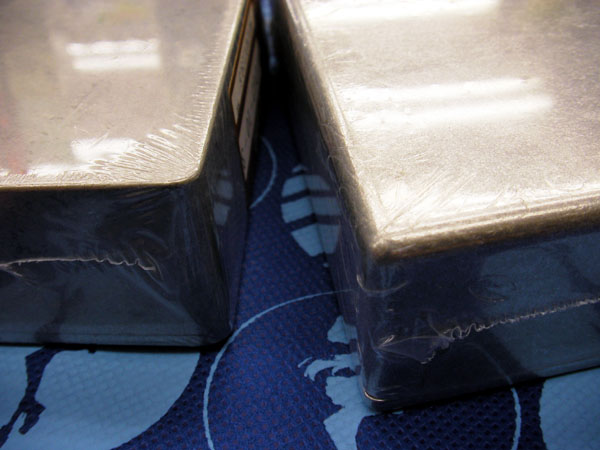

画像左がハモンドのケースです。
右はTD9-12-4N。一目瞭然！
ただし、こちらもタカチさんの在庫限りで取扱いが終了してしまいます。
ハモンドのケースでエフェクター作る予定のある方はお急ぎ下さい。
今回は自作エフェクターでよく使われる
タイプをチョイスしてご紹介しましたが
ダイキャストケースは他にも大小色々
取り扱っております。
取扱いの無いサイズも取り寄せ可能
ですので、お問い合わせ下さい。
なお、エフェクター関連書籍や楽器・音響機材向けシールドケーブルの
切り売り、プラグやジャック類、スイッチ、ハンダなどなど楽器機材の
部材を多数販売しております。エフェクターの自作部材集めに
是非ご利用下さい。
メーカー公式・カタログページ（ダイキャストケースTDシリーズ）
http://www.takachi-el.co.jp/data/pdf/04-47.pdf
※PDFファイルです
記事：柳原
[追記]新店移行に伴い扱いフロアが変更しております。
2011年1月7日現在こちらの商品は2Fにて扱っております。
共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
