小型磁気センサモジュール

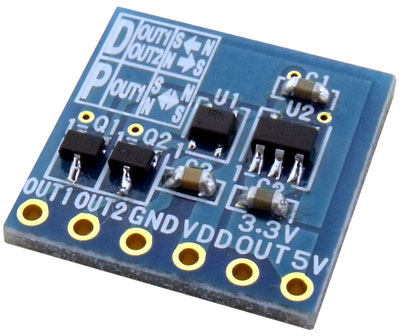

というわけで、サンハヤトより発売されました小型の磁気センサモジュールです。
MM-DE21P (双極検知1出力タイプ) ￥451-
MM-DE21D (双極検知2出力タイプ) ￥472-
この基板はレギュレータ内蔵ですので電源は5Vか3.3V(1.6～3.6)が選べます。
但し、レギュレータ回路は内部でつながっていませんので、レギュレータを通して5V電源で使う場合は、3.3VOUTの端子をVDDの端子とショートしなければなりません。
3.3V電源の場合は、VDDに直接つないでもらえればＯＫです。
出力はトランジスタ出力となっておりますが、磁気検出でOFFとなります。
1出力タイプは、磁力線の向きに関係なくOUT1の端子がOFFになります。(OUT2の端子は未使用です。)
2出力タイプは、磁力線の向きによって、OUT1かOUT2の出力がOFFになります。
磁石をくるくる回すと、交互に出力ということになります。
また、モジュール基板の資料には明記されていませんが、回路図をみると、出力には「DTC114TUA」デジトラが使われています。
このデジトラの定格が100mAですので、その程度の出力は可能だと思われます。

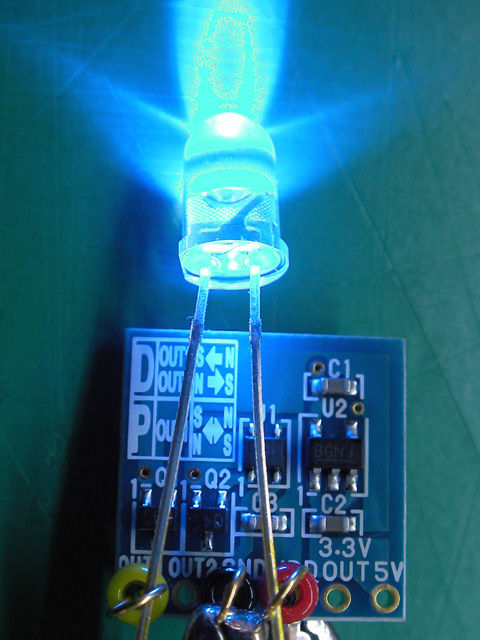

LED程度ならこのとおり問題なく。
磁気を検出するスイッチ型ですので、なにかと使いやすいのではないでしょうか。
＜担当：土肥＞
