2010年12月11日
カラフルなシリコンキット現る
もう１年近く前になりますが、本ブログにて8x8のフルカラーマトリクスLEDを紹介しました。
「60x60mmの中に8x8x3=192個のＬＥＤが載ってます。」
http://blog.siliconhouse.jp/archives/51688826.html
このLED、当然ながら素子数や電流が多く必要で、小型マイコンで点灯させるには駆動回路が面倒でした。そのせいで躊躇されていた方も多いのではないでしょうか？
そんな方に朗報です！シリコンハウスオリジナルの駆動回路キットがついに登場！
シリコンキット フルカラードットマトリクスLED駆動基板
型番：SK-MATRIX2388A
価格：￥1,480-
(※LEDは別売)

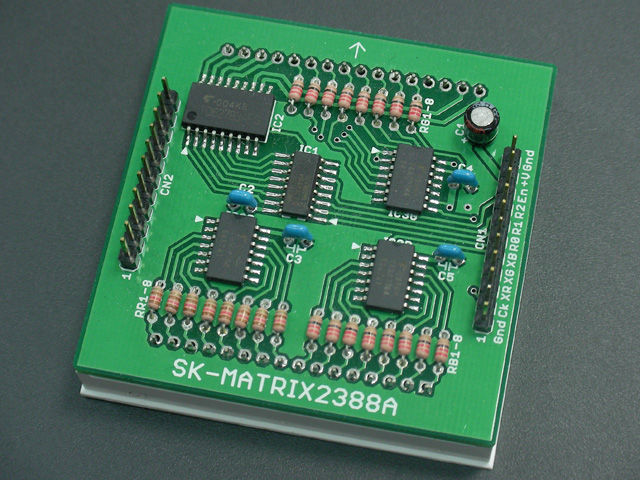

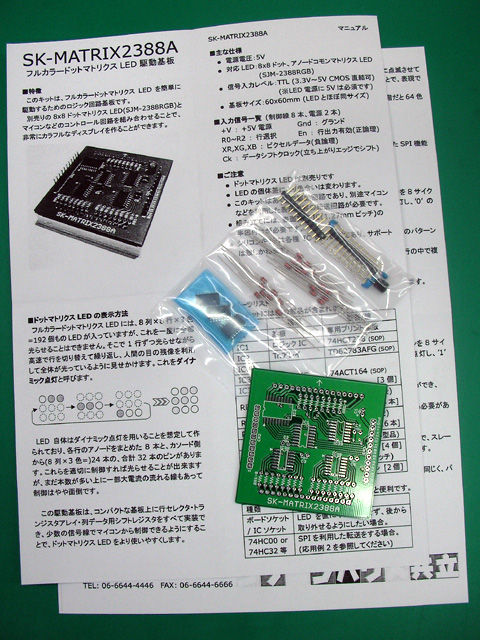

シフトレジスタとトランジスタアレイを組み合わせた駆動回路をLEDとほぼ同サイズのコンパクトな基板に組めるキットです。もちろん専用プリント基板付属。基板サイズはLEDよりほんの少し小さくなっており、縦横に並べても干渉しないようになっています。
ただし、小さく仕上げるためにICには表面実装品(1.27mmピッチ)を使っているため、ちょっと半田付けの難易度は高めです。部品点数はそう多くないので是非チャレンジしてみてください。
(※動画は試作段階のものです)
なお、デモでは制御に ATtiny2313×1個 を使っています。
【ご注意 (詳しくはマニュアルをご覧ください)】
●このキットはあくまで駆動回路であり、表示内容を転送し、制御するマイコンが別途必要です。
このキットとLEDだけでは点灯できません。
●LEDは別売りです。対応LEDは当店で販売しております SJM-2388RGB です。
●LEDのばらつきにより色合いが異なる場合があります。
●IC,LEDの評価用として作られたキットです。サポートは致しかねます。
マニュアルPDFはこちら
Auduino/AVR用サンプルソースコードのダウンロード
担当：木村
共立エレショップにも登録しましたので通販ご希望の方は
ご利用ください。
フルカラードットマトリクスLED駆動基板 SK-MATRIX2388A
「60x60mmの中に8x8x3=192個のＬＥＤが載ってます。」
http://blog.siliconhouse.jp/archives/51688826.html
このLED、当然ながら素子数や電流が多く必要で、小型マイコンで点灯させるには駆動回路が面倒でした。そのせいで躊躇されていた方も多いのではないでしょうか？
そんな方に朗報です！シリコンハウスオリジナルの駆動回路キットがついに登場！
シリコンキット フルカラードットマトリクスLED駆動基板
型番：SK-MATRIX2388A
価格：￥1,480-
(※LEDは別売)
シフトレジスタとトランジスタアレイを組み合わせた駆動回路をLEDとほぼ同サイズのコンパクトな基板に組めるキットです。もちろん専用プリント基板付属。基板サイズはLEDよりほんの少し小さくなっており、縦横に並べても干渉しないようになっています。
ただし、小さく仕上げるためにICには表面実装品(1.27mmピッチ)を使っているため、ちょっと半田付けの難易度は高めです。部品点数はそう多くないので是非チャレンジしてみてください。
(※動画は試作段階のものです)
なお、デモでは制御に ATtiny2313×1個 を使っています。
【ご注意 (詳しくはマニュアルをご覧ください)】
●このキットはあくまで駆動回路であり、表示内容を転送し、制御するマイコンが別途必要です。
このキットとLEDだけでは点灯できません。
●LEDは別売りです。対応LEDは当店で販売しております SJM-2388RGB です。
●LEDのばらつきにより色合いが異なる場合があります。
●IC,LEDの評価用として作られたキットです。サポートは致しかねます。
マニュアルPDFはこちら
Auduino/AVR用サンプルソースコードのダウンロード
担当：木村
共立エレショップにも登録しましたので通販ご希望の方は
ご利用ください。
フルカラードットマトリクスLED駆動基板 SK-MATRIX2388A
siliconhouse at 19:14│TrackBack(0)│２階売り場情報
トラックバックURL
この記事へのコメント
1. Posted by きぃたん 2011年01月13日 22:01
私の検索方法が悪いのか
作例は見つからないようなので
書いてみました。
http://plaza.rakuten.co.jp/keytanosaka/diary/201101130000/
説明書の４段階の明るさというのは
どの端子にPWMを入れているのでしょうか？
サンプルソースコードは開いた瞬間
見なかったことにしようと…
閉じてしまいました。
私には難し過ぎます。
作例は見つからないようなので
書いてみました。
http://plaza.rakuten.co.jp/keytanosaka/diary/201101130000/
説明書の４段階の明るさというのは
どの端子にPWMを入れているのでしょうか？
サンプルソースコードは開いた瞬間
見なかったことにしようと…
閉じてしまいました。
私には難し過ぎます。
2. Posted by 木村＠開発担当 2011年01月14日 08:35
きぃたん様
お買い上げ＆作例のご紹介ありがとうございます。
記事拝見させていただきました。
色の表現が分かりやすくて良いですね。
発売されて間もないキットでまだまだ情報が少ないですので、
非常に助かります。
ご質問のPWMですが、サンプルソースでは画面全体の表示を
3回繰り返すうち、何回LEDを点灯させるかで明るさを
変えるようにしております。
ですのでピンで言えばXR,XG,XBに当たります。
このやり方は制御がやや面倒ですが、各素子を別々の色に
できるため採用しております。
デモにおいて、グラデーションが表現できているのは
この方式のおかげです。
「色のバリエーションは増やしたいが、同時に出すのは
同じ色だけでよい」といった場合、行選択(ENピン)の
ON/OFF比で明るさの階調を出すことも可能です。
是非とも挑戦していただければと思います。
なお、サンプルソースにつきましては、ATtiny2313に
可能な限り詰め込んだ仕様のデモをベースにしているため、
制御部(processing￥skmatrix_demo￥skmatrix_demo.pde)が
非常に難解になってしまっています。申し訳ありません。
Arduinoをお使いであれば processing￥arduino-lib を
ライブラリとして使っていただければ比較的簡単に
扱えますが、そのライブラリの使用例が難解では
意味がありませんでした・・・。
近日中に、もう少し分かりやすいpdeソースを追加させて
いただきます。ご指摘ありがとうございました。
お買い上げ＆作例のご紹介ありがとうございます。
記事拝見させていただきました。
色の表現が分かりやすくて良いですね。
発売されて間もないキットでまだまだ情報が少ないですので、
非常に助かります。
ご質問のPWMですが、サンプルソースでは画面全体の表示を
3回繰り返すうち、何回LEDを点灯させるかで明るさを
変えるようにしております。
ですのでピンで言えばXR,XG,XBに当たります。
このやり方は制御がやや面倒ですが、各素子を別々の色に
できるため採用しております。
デモにおいて、グラデーションが表現できているのは
この方式のおかげです。
「色のバリエーションは増やしたいが、同時に出すのは
同じ色だけでよい」といった場合、行選択(ENピン)の
ON/OFF比で明るさの階調を出すことも可能です。
是非とも挑戦していただければと思います。
なお、サンプルソースにつきましては、ATtiny2313に
可能な限り詰め込んだ仕様のデモをベースにしているため、
制御部(processing￥skmatrix_demo￥skmatrix_demo.pde)が
非常に難解になってしまっています。申し訳ありません。
Arduinoをお使いであれば processing￥arduino-lib を
ライブラリとして使っていただければ比較的簡単に
扱えますが、そのライブラリの使用例が難解では
意味がありませんでした・・・。
近日中に、もう少し分かりやすいpdeソースを追加させて
いただきます。ご指摘ありがとうございました。
3. Posted by きぃたん 2011年01月14日 09:32
回答ありがとうございました。
＞ですのでピンで言えばXR,XG,XBに当たります。
＞行選択(ENピン)のON/OFF比で明るさの階調を出すことも可能です。
＞是非とも挑戦していただければと思います。
挑戦してみたいと思います。
ありがとうございました♪
＞ですのでピンで言えばXR,XG,XBに当たります。
＞行選択(ENピン)のON/OFF比で明るさの階調を出すことも可能です。
＞是非とも挑戦していただければと思います。
挑戦してみたいと思います。
ありがとうございました♪
