2011年06月16日
どんな水でも止めてみせる！ 〜その壱
梅雨です。
しばらくの間は降ったり止んだり降ったり、な天気が続きそうです。
以前私の実家では笑えるほどに雨漏り（ほぼ滝）した事がありましたが、皆様のお宅は大丈夫でしょうか？
本日はそんな雨漏りを防ぐ・・・・・・事はできませんが、水気の多い所にピッタリな防水コネクターを紹介致します。
日本圧着端子 JWPFシリーズ 防水型中継コネクタ
久々にナイロンコネクタの新規扱いです。
定格電流：3A AC/DC（AWG22の電線使用時）
定格電圧：100V AC/DC
使用温度範囲：-40℃〜+85℃
適用電線：AWG26〜AWG22
適用電線外径：1.4mm〜1.6mm
防水性能：JIS C 0920保護等級7(防浸形)以上
2mmピッチで防水型にしてはかなり小型なコネクタです。
扱いPin数は2、3、4、8のそれぞれオスメスで、メーカーもこのPin数しか作っていません。

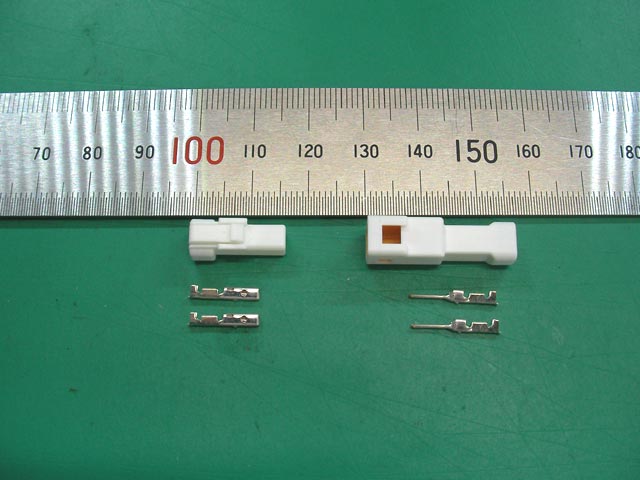

左がリセプタクルハウジング2Pinとリセプタクルコンタクト、右がタブハウジング2Pinとタブコンタクト。

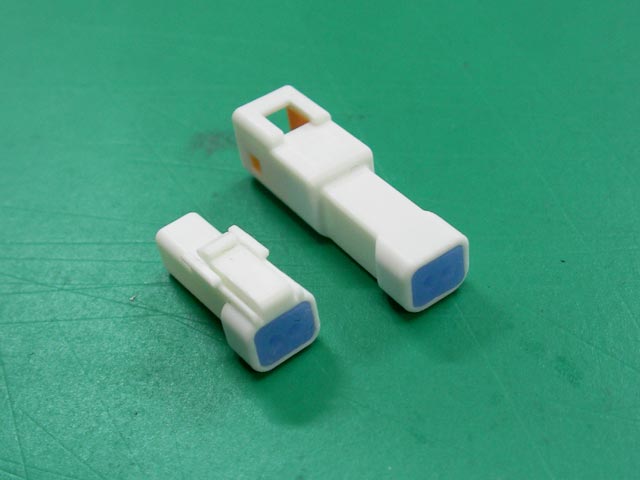

ハウジングのケーブル側には最初からゴム栓が装備されていまして、ピンセット等で摘めば取り出せます。
加工前に一つ・・・・・
最初、ゴム栓を取り付けたまま強引にコンタクトを入れようとしましたが、おそらく間違いです。
微妙にいけそうな気がして思わず「いってしまえ」とやりそうになりますが、ゴム栓に傷とか付くと防水性能に影響してしまうので止めた方がよいでしょう。
なので、

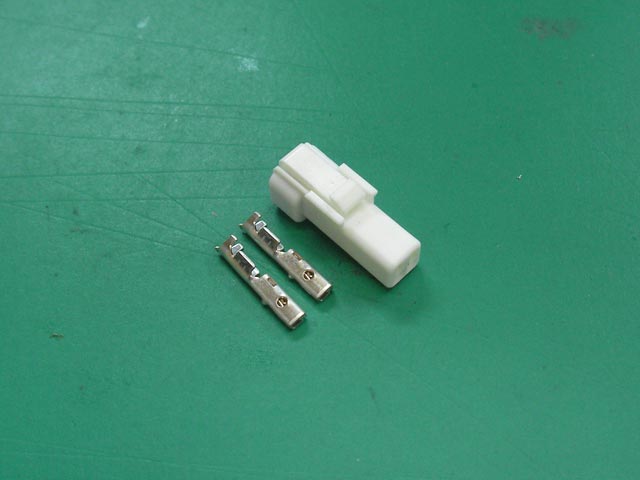

ゴム栓を取り出して先に電線を通してからコンタクトを圧着、が正しいと思われます。

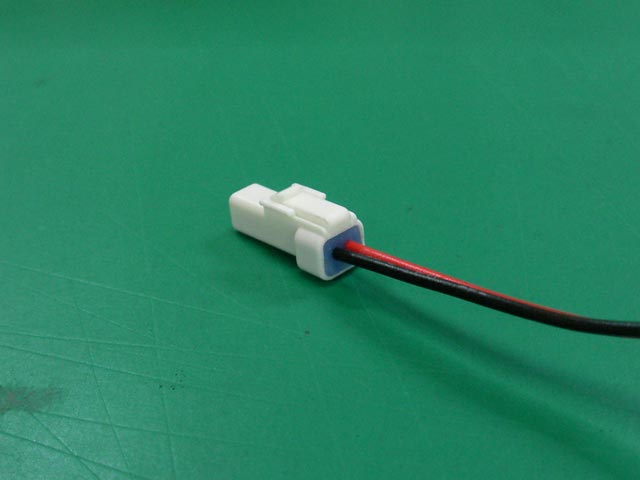

ハウジングに圧着したピンを挿し込み、ゴム栓を戻せば出来上がり。

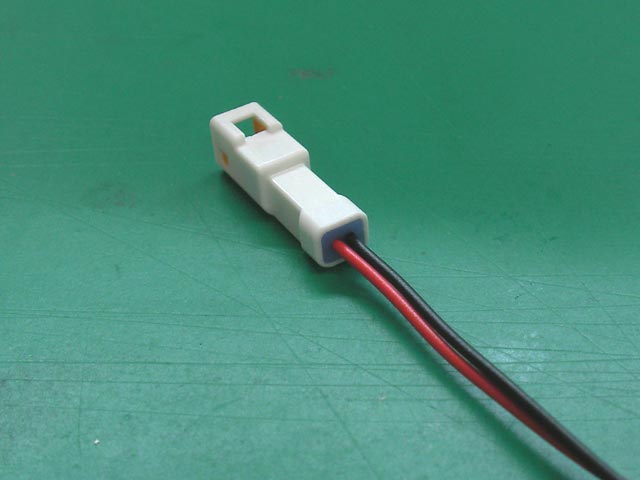

相方のタブハウジングも手順は同じです。

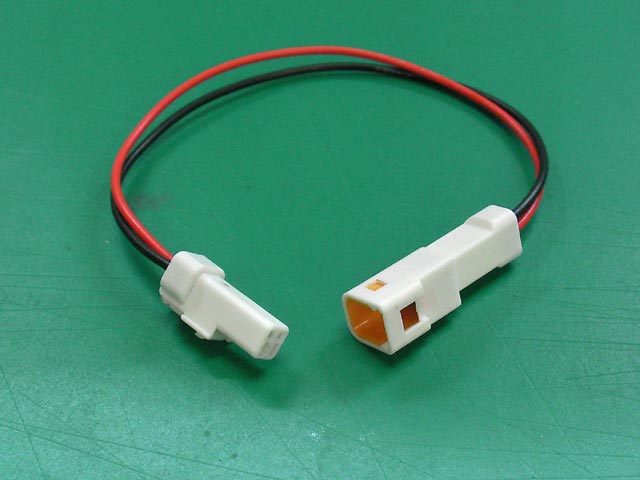

これにて完成。
防水型、と聞くと加工がめんどくさそうなイメージですが、この防水コネクタは普通のナイロンコネクタとほとんど手間は変わりません。

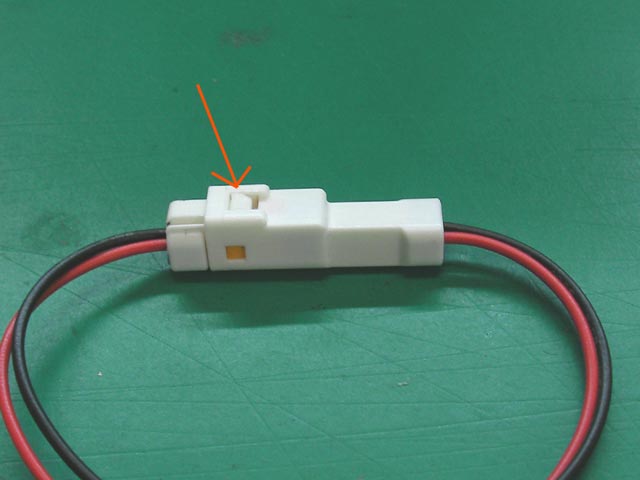

カチッと結線するとロック（写真の矢印部分）がかかります。
これがまた取るのが大変。
いやホントにもっと簡単に取れるようにしてくれよ、と思うのですがよく考えたら「防水型」なのに簡単に取れたら大変な事になりますね。
取りにくいのは已む無しです。
まぁ小さいマイナスドライバ等があれば楽に外せますので、そこまで問題はないです。
さてココがこのコネクタのポイントなのですが、オスメス結線時で全長30mmというサイズです！
他の防水コネクタを使った事がある方ならお分かりかもしれませんが、防水型って結構大きくなるんですよね。
ちょっと水がかかりそうで、しかもスペースがあまりない機器内の配線等には持ってこいです。
他のナイロンコネクタと比べると少し割高にはなりますが、防水型としては手軽で扱い易い物だと思いますので、「防水」というキーワードに惹かれたら是非使ってみて下さい！
３階コネクタ売場にて販売中です。
★JST(日本圧着端子)
JWPF 2mmピッチ中継接続用防水型コネクタ
＜記事：3F平田＞
実験編に続きます‥‥‥コチラ。
共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
JWPFシリーズ 防水型中継コネクタ
しばらくの間は降ったり止んだり降ったり、な天気が続きそうです。
以前私の実家では笑えるほどに雨漏り（ほぼ滝）した事がありましたが、皆様のお宅は大丈夫でしょうか？
本日はそんな雨漏りを防ぐ・・・・・・事はできませんが、水気の多い所にピッタリな防水コネクターを紹介致します。
日本圧着端子 JWPFシリーズ 防水型中継コネクタ
久々にナイロンコネクタの新規扱いです。
定格電流：3A AC/DC（AWG22の電線使用時）
定格電圧：100V AC/DC
使用温度範囲：-40℃〜+85℃
適用電線：AWG26〜AWG22
適用電線外径：1.4mm〜1.6mm
防水性能：JIS C 0920保護等級7(防浸形)以上
2mmピッチで防水型にしてはかなり小型なコネクタです。
扱いPin数は2、3、4、8のそれぞれオスメスで、メーカーもこのPin数しか作っていません。
左がリセプタクルハウジング2Pinとリセプタクルコンタクト、右がタブハウジング2Pinとタブコンタクト。
ハウジングのケーブル側には最初からゴム栓が装備されていまして、ピンセット等で摘めば取り出せます。
加工前に一つ・・・・・
最初、ゴム栓を取り付けたまま強引にコンタクトを入れようとしましたが、おそらく間違いです。
微妙にいけそうな気がして思わず「いってしまえ」とやりそうになりますが、ゴム栓に傷とか付くと防水性能に影響してしまうので止めた方がよいでしょう。
なので、
ゴム栓を取り出して先に電線を通してからコンタクトを圧着、が正しいと思われます。
ハウジングに圧着したピンを挿し込み、ゴム栓を戻せば出来上がり。
相方のタブハウジングも手順は同じです。
これにて完成。
防水型、と聞くと加工がめんどくさそうなイメージですが、この防水コネクタは普通のナイロンコネクタとほとんど手間は変わりません。
カチッと結線するとロック（写真の矢印部分）がかかります。
これがまた取るのが大変。
いやホントにもっと簡単に取れるようにしてくれよ、と思うのですがよく考えたら「防水型」なのに簡単に取れたら大変な事になりますね。
取りにくいのは已む無しです。
まぁ小さいマイナスドライバ等があれば楽に外せますので、そこまで問題はないです。
さてココがこのコネクタのポイントなのですが、オスメス結線時で全長30mmというサイズです！
他の防水コネクタを使った事がある方ならお分かりかもしれませんが、防水型って結構大きくなるんですよね。
ちょっと水がかかりそうで、しかもスペースがあまりない機器内の配線等には持ってこいです。
他のナイロンコネクタと比べると少し割高にはなりますが、防水型としては手軽で扱い易い物だと思いますので、「防水」というキーワードに惹かれたら是非使ってみて下さい！
３階コネクタ売場にて販売中です。
★JST(日本圧着端子)
JWPF 2mmピッチ中継接続用防水型コネクタ
タブハウジング | ||
ピン数 | 型番 | 価格 |
2ピン | 02T-JWPF-VSLE-S | ￥110 |
3ピン | 03T-JWPF-VSLE-S | ￥120 |
4ピン | 04T-JWPF-VSLE-S | ￥130 |
8ピン | 08T-JWPF-VSLE-D | ￥230 |
| タブコンタクト | SWPT-001T-025 | ￥10 |
リセプタクルハウジング | ||
ピン数 | 型番 | 価格 |
2ピン | 02R-JWPF-VSLE-S | ￥70 |
3ピン | 03R-JWPF-VSLE-S | ￥80 |
4ピン | 04R-JWPF-VSLE-S | ￥90 |
8ピン | 08R-JWPF-VSLE-D | ￥120 |
| ﾘｾﾌﾟﾀｸﾙｺﾝﾀｸﾄ | SWPR-001T-P025 | ￥10 |
＜記事：3F平田＞
実験編に続きます‥‥‥コチラ。
共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
JWPFシリーズ 防水型中継コネクタ
