2011年06月18日

今回の「ステレオ」はスピーカー付き

毎年恒例になりつつある「ステレオ誌」のスピーカー付き7月号
が入荷しました。今回のスピーカーはFostex製8cmフルレンジ
スピーカー・ユニット(2個)キット。

去年のスピーカーよりも音質が良さそうです。
という訳でさっそく作っていきましょう。

とりあえず外観
ステレオ01

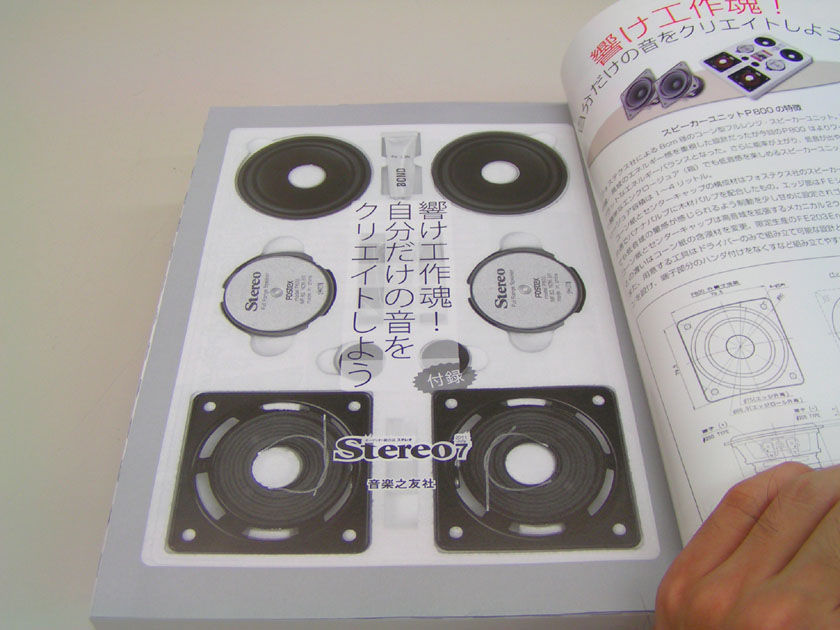

1枚めくると・・・・
ステレオ03
テンション上がってきますね。

本誌は箱入りで中に入っているので取っておきましょう。
ステレオ02

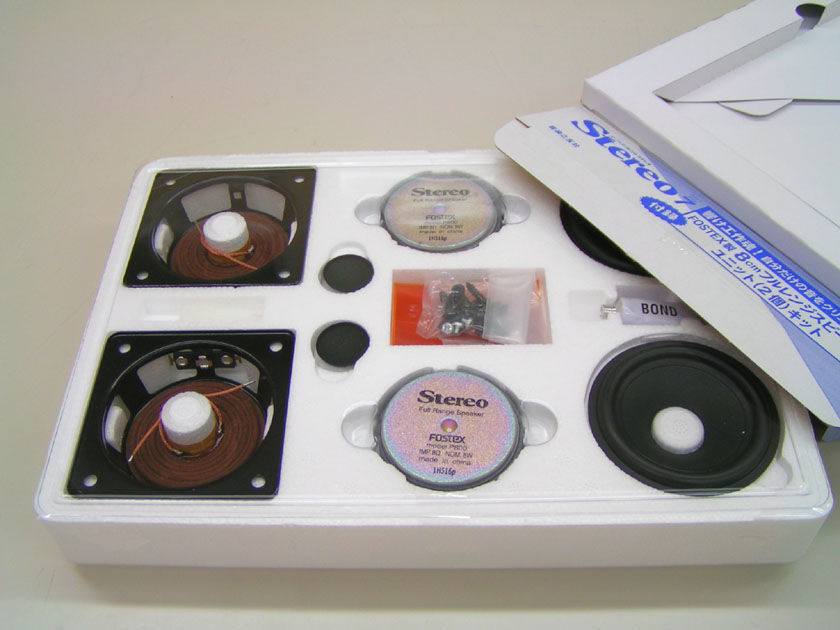

ではスピーカーを箱から出しましょう。
ステレオ04

必要な部品が入っているかチェックし製作開始。

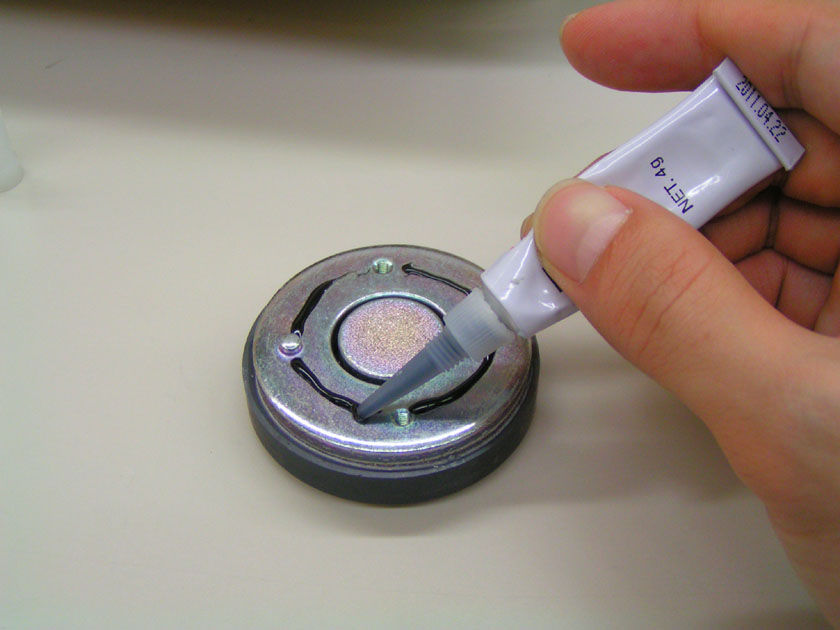

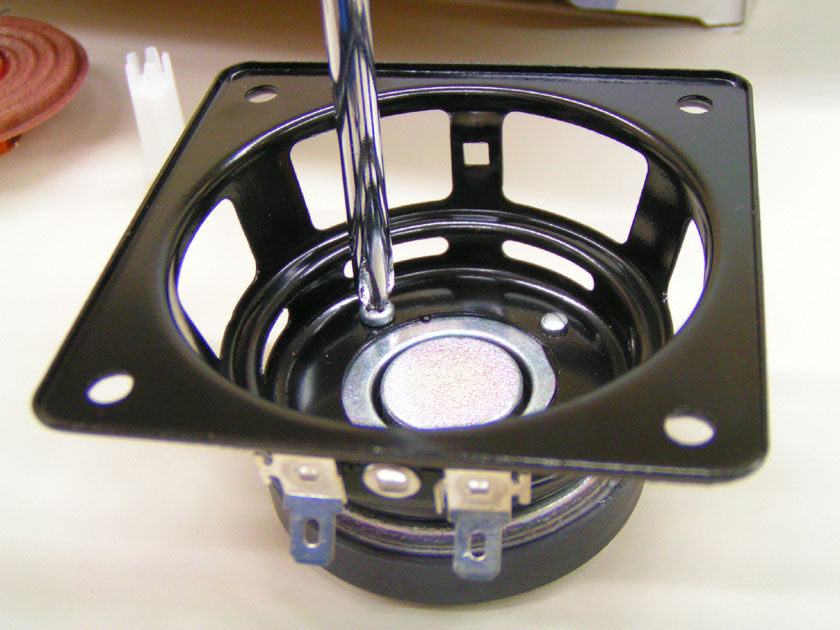

まずはマグネットとケースを取り付けます。
ステレオ10ステレオ11

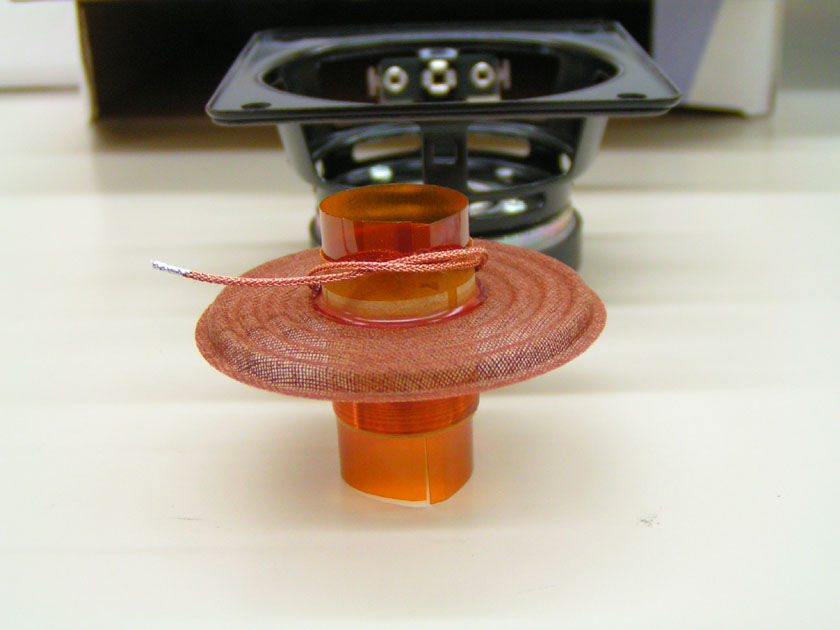

次にコイルの取り付け。
ステレオ08ステレオ12

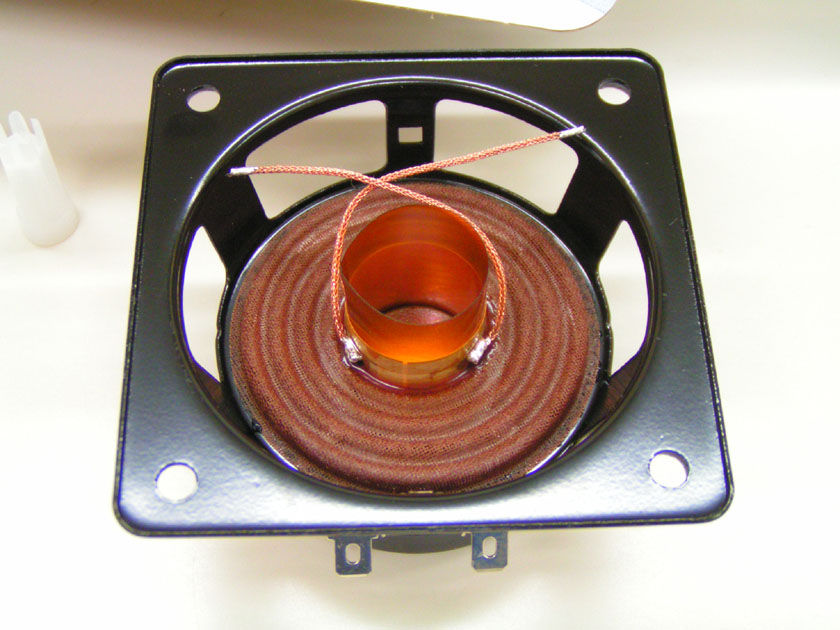

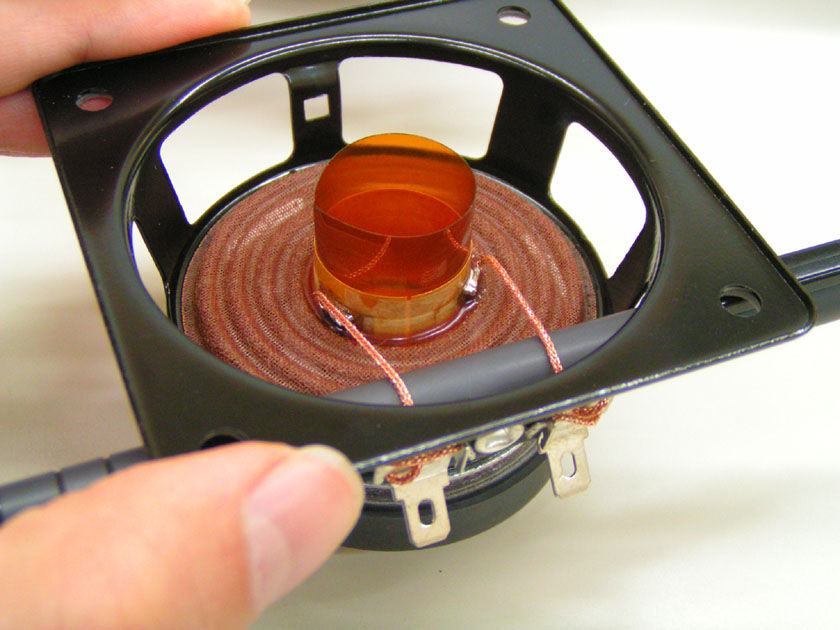

リード線をターミナルに取り付け。
ステレオ13

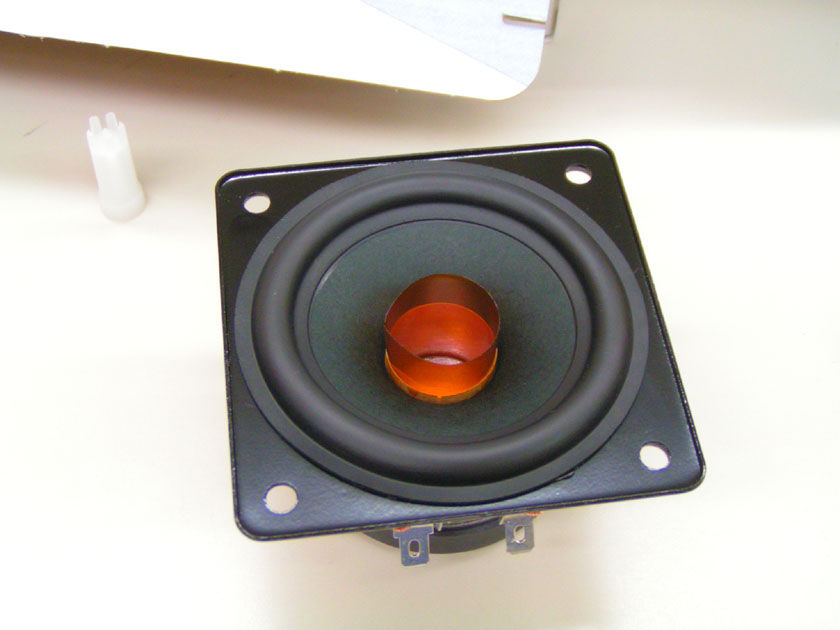

振動板(コーン)を取り付け。
ステレオ14

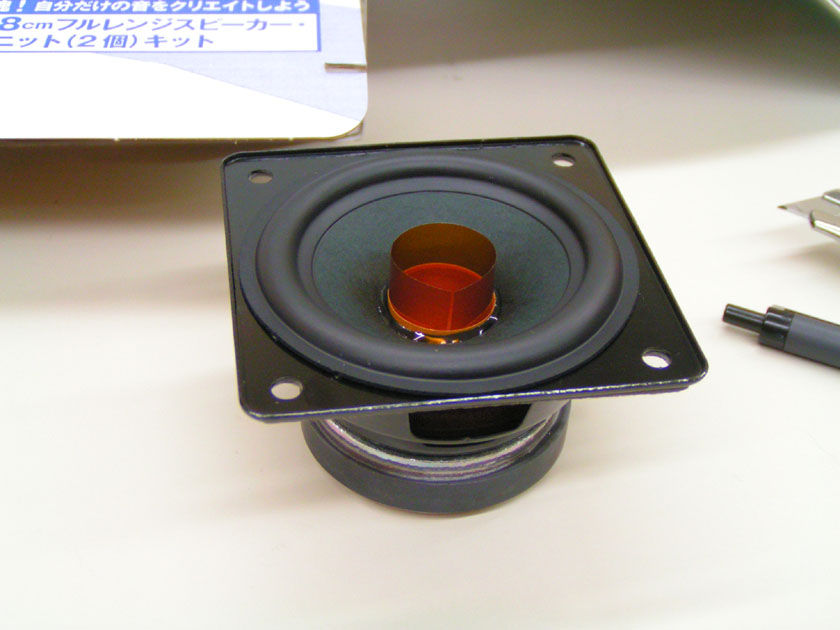

振動板とボイスコイルを接着。(ここ難しいです)
ステレオ16

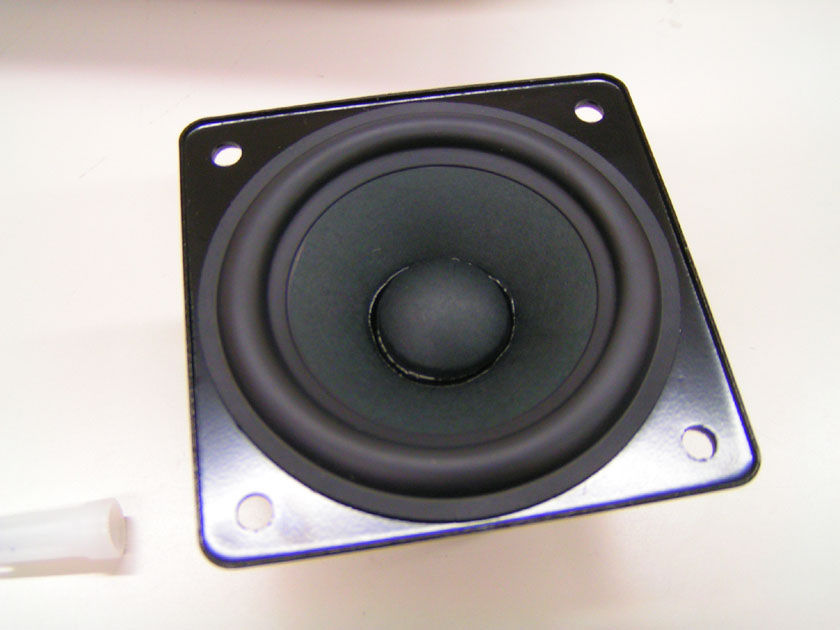

センターキャップを取り付け終了。
ステレオ18

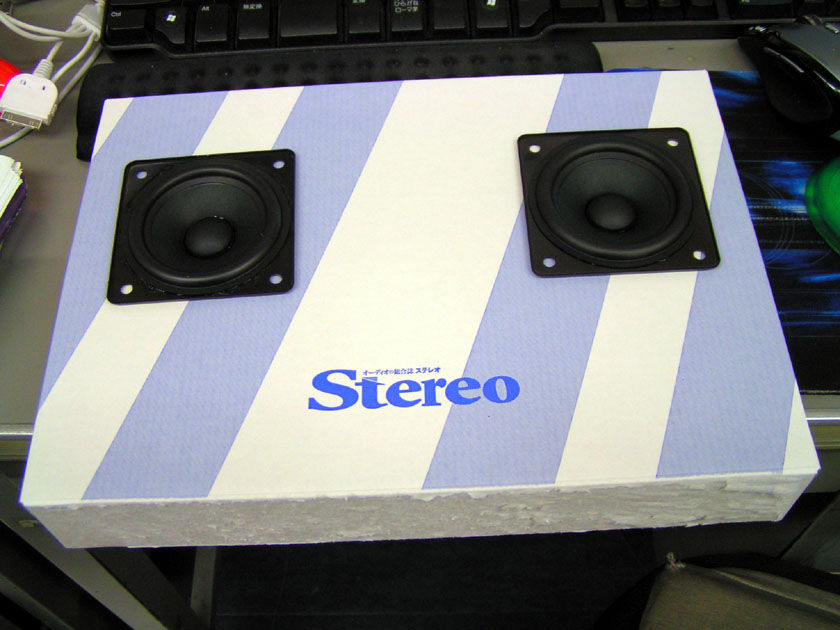

スピーカーキットが入っていたケースをエンクロージャーにして
音を聞いてみましょう。
ステレオ20

さすがにこの箱では位相などは解らないですが、結構良い音がなっています。
近日このスピーカー用のエンクロージャーも入荷予定となっております。
もちろん弊社のエンクロージャーセットにも取り付け可能。
ワンダーピュア ダブルバスレフエンクロージャーキット


本誌の方にも色々なスピーカー自作方法が掲載されています。

スピーカーの構造を学びながら作れる自作スピーカーキット。
みなさんも作ってみて下さい。

音楽之友社 2011年7月「ステレオ」 ¥2,800-

担当:ヨツモト

共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
Stereo 2011年7月号
