2011年09月14日
どこでもスイッチ
ここ最近は携帯電話各社が「スマートフォン」なんて
出していますが、スマートフォンってなんでスマートフォンって
言うんでしょうね？
個人的には2年ほどiPhone3GSを使用していますが
「この携帯端末スマートだな」なんて思った事は無く、「便利だ」と
思う事が多いです。
しかし「便利だフォン」ではなにか拍子抜けした感じだし「ビジネス
フォン」は会社が使う固定電話の名前になってしまうし。
やっぱりスマートなフォンが落ち着く所なんでしょうね。
本日はそんなスマートフォンやパソコンなどでリレーをON/OFFする
こんな機器を紹介。

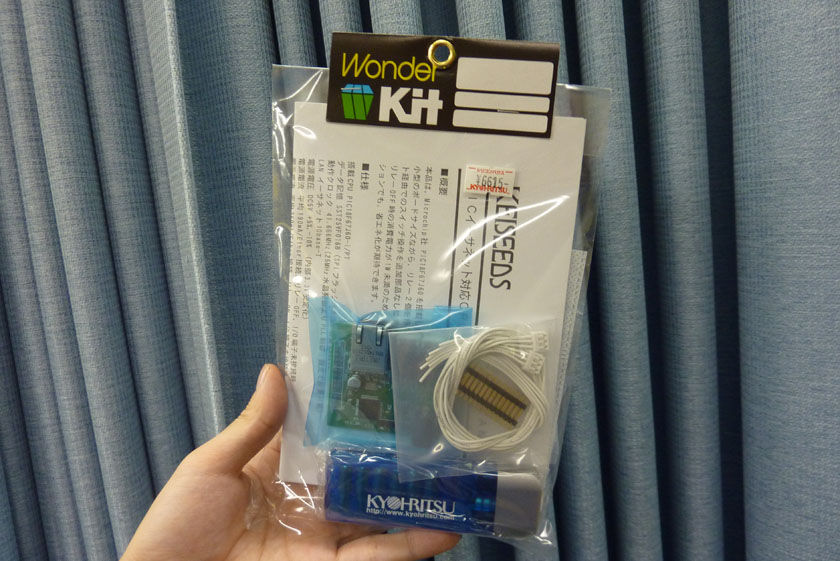

ケイシーズ KBC-P18LAN2
ケイシーズとは弊社別営業所で、法人からの機器製造を受託・販売して
いる部門になります。
このケイシーズが作成する「KBC-P18LAN2」名前の通り
「Ethernetコントローラ内蔵CPUボード」なんです。
詳細スペックは・・・
【主な仕様】
●Web用ドキュメントの記録用にシリアル接続のフラッシュROMを搭載
●再コンパイル無し(開発環境の用意なし)で、Web用ドキュメントを書き換えることが可能
●ROM内にHTMLソースを書込むことでブラウザから自由に制御可能
●TCP/IPスタック情報はマイクロチップ社サイトにて公開
●PIC18用Cコンパイラは機能制限版をフリー公開
●フラットパッケージの部品を採用し、信頼性を向上
●搭載CPU：PIC18F67J60-I/PT(40MHz)
●MACアドレス：当社より提供(補助記憶素子に記録して出荷)
●外部メモリ：SPIフラッシュROM(SST25VF016B 容量：2Mbyte)
●HTMLファイル配置：補助記憶素子
●HTML更新：LAN経由のリモート
●電源電圧：DC5V ±5％、−10％
●消費電流：250mA(MAX)
●電源端子：2.1ϕDCジャック
●搭載リレー：2個
●基板サイズ：64×51mm
【デモンストレーション用アドレス】
というようなスペックになっております。
金額は6,615円ぜひぜひ買い求め下さい。
だけでは面白く無いのでデモを作ってみました。
こちらの商品は中のデータ領域にHTMLファイルが最初から入っている
ので、繋いでIPアドレスを指定するだけで、リレーのON/OFFが可能です。

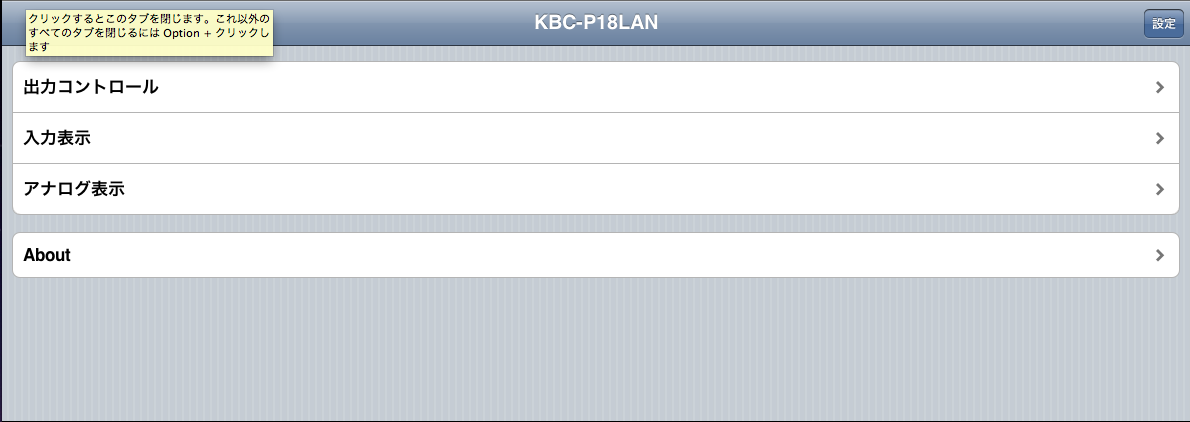

↑こちらは参考画像。
↓リンクはこちらです↓(ややこしくてすみません)
http://www.kyohritsu.jp:8008/P18LAN_ctrl/index.htm#home
(外部からアクセス出来るように別にサイトを作成しています)
こちらの「出力コントロール→switch1 or switch2」を
クリックして下さい。するとネットワークに接続した18LAN2のリレー
がON/OFFします。
どんな状況になっているかこれだけでは不明ですので、シリコンハウス
3F会議室からUstream中継中。
リレーには弊社にて販売中ヘキサLEDを繋いでいます。
Live broadcast by Ustream
タイムラグがちょっとあったり、営業終了後は切れている可能性がありますが、これで出力コントロールをPCやスマートフォン上で「ぽちぽち」
すると「ぴかぴか」ひかる様子が見られます。
もちろん他の方が動かしている可能性もありますので、まったく関係
無い時に光る場合やネット環境やサーバー状態の問題ですごいタイムラグ
が発生する可能性もあります。
使用方法などは基板と一緒に入っているマニュアルに、詳しく書いてあります。簡単に誰でもすぐ使えるとは言えないですが、同じような事が
出来る機器では簡単な部類に入ると思われます。
(ネットワーク・HTML・PICなどの知識が必要)
照明のON/OFFや、ペットの餌やりマシーンなども作る事が出来る
KBC-P18LAN2ぜひご利用下さい。
ケイシーズ 「KBC-P18LAN2」 ￥6,615
1F・2Fにて販売中
担当：ヨツモト
共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
Ethernetコントローラ内蔵CPUボード KBC-P18LAN2
