2012年04月20日
電気と磁石
切っても切れない関係である２つの力。
様々な形でその目に見えない力が利用されています。
そんな力を利用したICといえばホールIC。
今回紹介するのは、格安ホールICです。

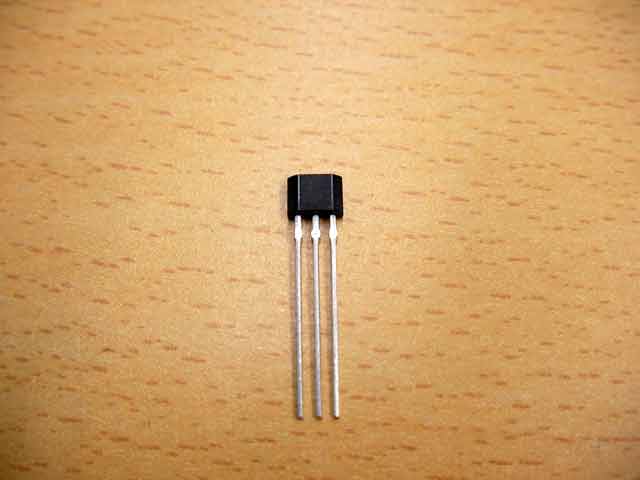

CMOS磁気センサIC
MELEXIS
US1881 ￥100-
スイッチ型
Vcc:3.5〜24V
Bop (動作点) ：5mT (typ) ⇒出力Low
Brp （復帰点) ：-5mT(typ) ⇒出力High
Bhyst(ヒステリシス)：10mT(typ)
こちらは出力がスイッチ型。
ICパッケージの刻印(写真では見えませんが薄く刻印されてます)側で磁界を検知し、出力のHighとLowを切り替えます。CMOSﾀｲﾌﾟなのでハイセンシティブです。
お次はこちら
磁気センサIC
Allegro
UGN3503EUA ￥100-
リニア型
Vcc：4.5〜6V
B＝0G ⇒2.5V出力 (Vcc：5V)
B＝0〜±900G ⇒ 1.3mV / G (typ)
こちらは出力がリニアタイプ。
磁束密度の変化をそのまま電圧で出力します。
動作速度は23kHzまで対応しています。
ノッチセンサ、ギアトゥースセンサ、カレントセンサと、様々な用途で使えそうです。
電気と磁石は、どちらも目に見えない力だけに、扱いが難しいように感じますが、非常に身近なところに利用されていたりします。
簡単な実験から、実用用途まで幅広くお使い下さい。
そのほかにも、こんなものもあります。
担当：鈴木
共立エレショップにも登録しました。
通販ご希望の方は、ご利用ください。
磁気センサ(ホールIC) US1881
磁気センサーIC(ホールIC)リニア型 UGN3503EUA
