2012年04月22日
穴加工なしで簡単実装！
基板用のDCジャックって色々あるけど、ユニバーサル基板に付けようとすると、ピッチが違ったり、穴を広げたりしないと実装できなかったり。
もう少し簡単なの無いの？と思ったらありました！
■ユニバーサル基板対応DCジャック
品番:18742
販売価格:52円

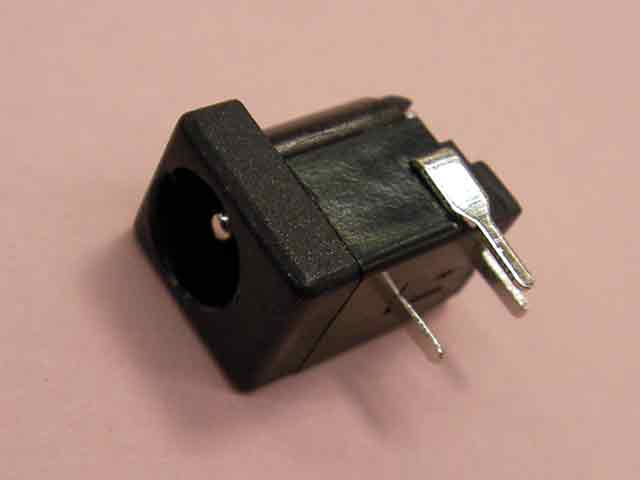

足の太さ約1mmなので標準的なユニバーサル基板でしたら取り付けが可能です。
といっても、そこそこ太めの足なので力は要りますが。
ジャックのサイズは外形5.5mm・内径2.1mmの標準的なサイズです。
早速基板に乗せてみましょう。
ユニバーサル基板にグリグリっと少し力を入れて差し込んでいきます。

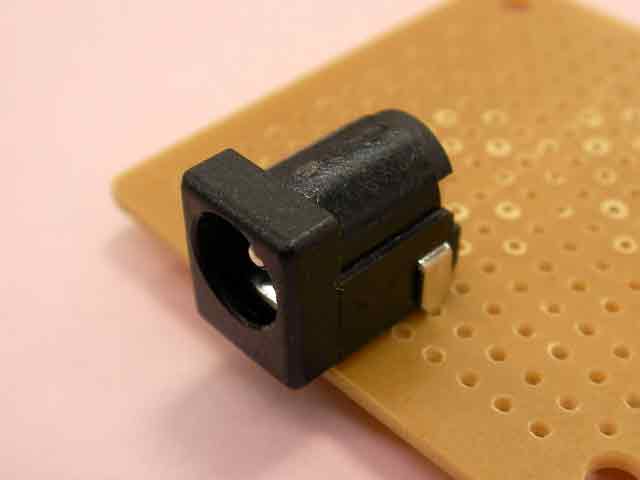

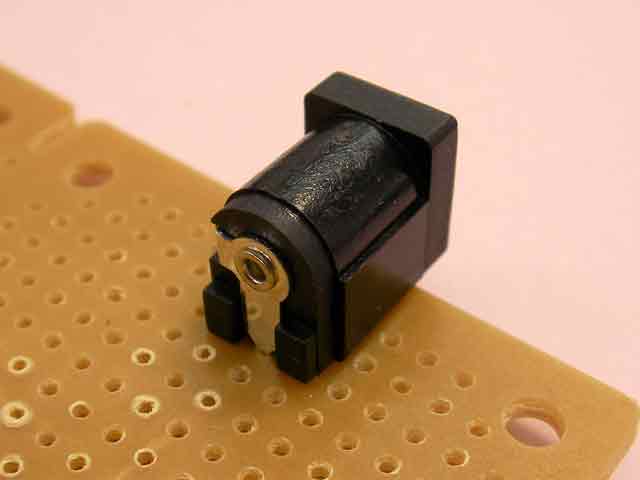

ピッタリ乗っかりました！
あとは普通にハンダ付けすれば取り付け完了です。

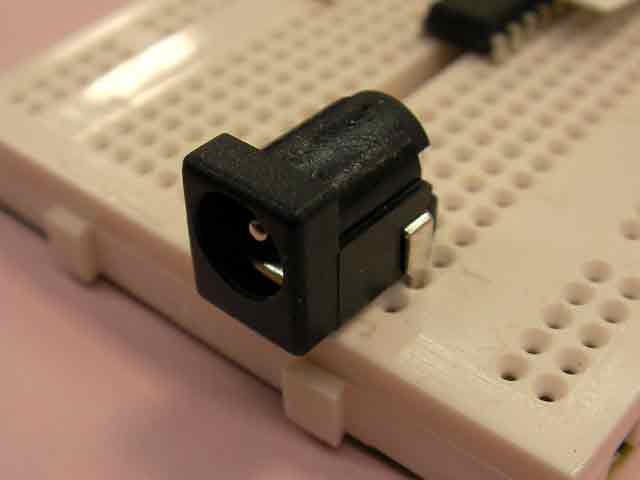

で、ユニバーサル基板だけじゃなく、ブレッドボードにも乗せることができるんじゃないかしら？

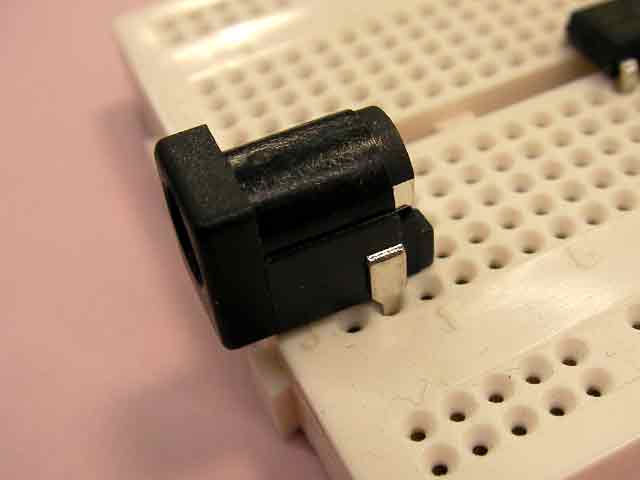

ユニバーサル基板に乗せるよりも、こっちのほうがしっくりきてるのは気のせいでしょうか？
足の配置上、3列占有してしまうのが悩みどころですが。
ユニバーサル基板での電子工作に便利なDCジャック、是非ご利用ください！
<担当:入江>
※一部のスルホール基板などは穴の径が小さいため実装できません。
あらかじめ確認くださいませ。
共立エレショップにも登録しましたので、通販ご希望の方は
ご利用ください。
2.1φDCジャック基板型 18742
