2012年06月24日
ちょっと工作してみた。
なんだかBS・CSアンテナが増えたように
感じる今日この頃です。
今回はBS・CSアンテナへの電源供給用ＡＣアダプタを
思いつきで作ってみました。
ご存知の通りアンテナには15ｖの供給が必要です。
テレビやチューナーの機能として電源供給出来ますが
別に取ればよくね？と工作してみました。
部品
Ｆ型コネクタ MTV-245FS ￥135
ＤＣジャック MJ-14-R ￥73
15ｖＡＣアダプタ WN-15080 15V 0.8A ￥1555
適当に巻いたコイル(芯なし) UEWの0.5mmくらい
抵抗 75Ω
コンデンサ 0.1μＦ
電子工作の初歩的な感じです。
コンデンサを入れる意味は直流を通さず交流を通す
という性質を利用する為に入れています。
部品を適当にハンダ付けします。

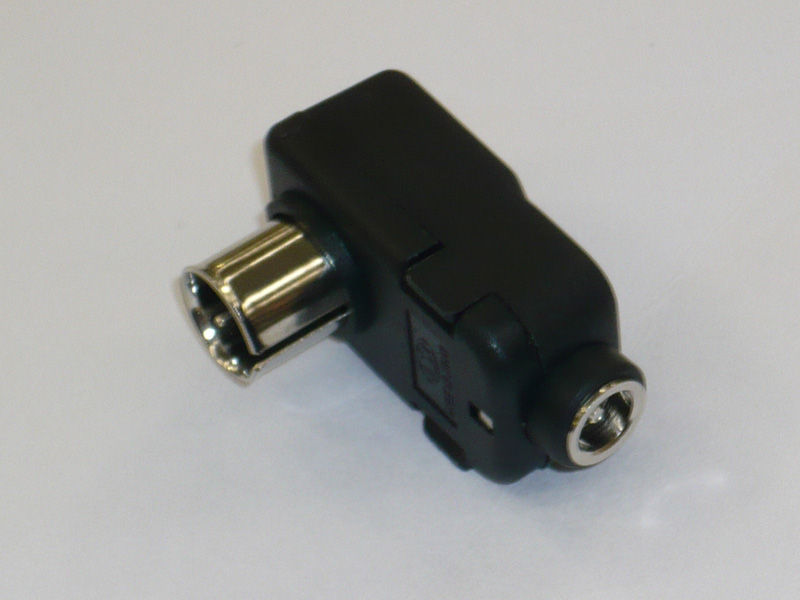

こんな感じ。
適当にも程が有ります。
ヘルピングツールがあればもう少し綺麗に出来たかもしれません。
(各種一階フロアにてお取扱いございます)
しかしながら、ビックリするほど綺麗に収まりました。
仕上がりが綺麗なら問題ないよ！
接続する全ての機器のアンテナ電源供給をOFFにし接続します。
マスプロのCSP4D-Pを死蔵させていたので今回活躍してもらいます。
この商品はLEDで電流通過しているか一目で分かるのがいい！
(マスプロ製品は一階にて販売中！)

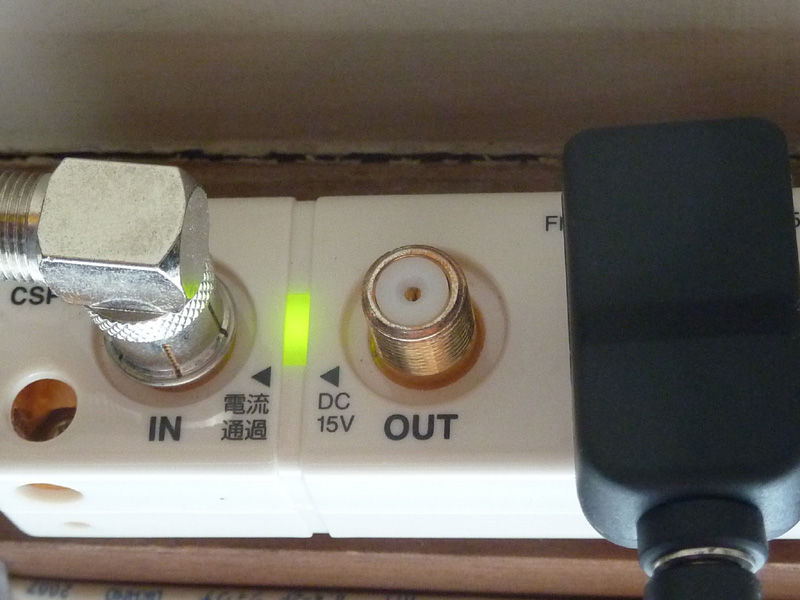

普通に接続しても電流通過していないのを確認し
自作したＦ型15ｖ電源を挿すと供給されているのがわかります。
別電源で入力できるミキサーやブースターがあれば良かったのですが
ちょっと私には高価だったために自作してみました。
電流通過端子が１つしかない分配器には特にオススメです。
電流通過クリアなら細い同軸でもいいんじゃまいか？
そんな安直な気持ちで1.5C-QEVという細めの同軸で実験しました。
10ｍ程度伸ばしてみた所、レベルが半分以下になっていました。
はやり高周波の特性が良いケーブルでないと駄目ですね。
色々勉強になる工作でした。
担当：谷
