2013年06月28日
いつもより多く流せます
3FフロアよりDC電源によく使われているコネクタの大電流タイプをご紹介致します！

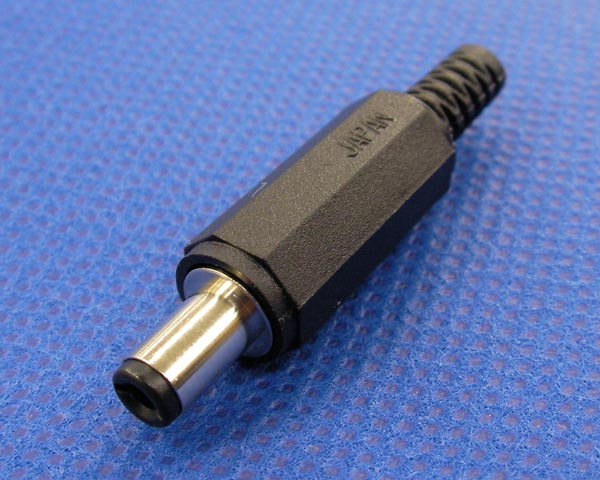

●マル信 DCコネクタ
型番：DC2.1Φプラグ MP-121CF ￥105-
：DC2.5Φプラグ MP-122CF ￥105-
定格：DC12V 4A
コネクタ外径：5.5mm
最大使用電線外径：4mm
写真は1つですが内径サイズは2.1mmと2.5mmの2つございます。
なんといってもこのコネクタの売りは4Aと言う大きな電流定格！
既に扱いのあった同メーカーのDCプラグは2.1Φが0.5A、2.5Φが1Aなのでこのコネクタを使用すればやや大きな電流を使うLEDリボンやそのコントローラーの電源などにお使い頂けるはずです！

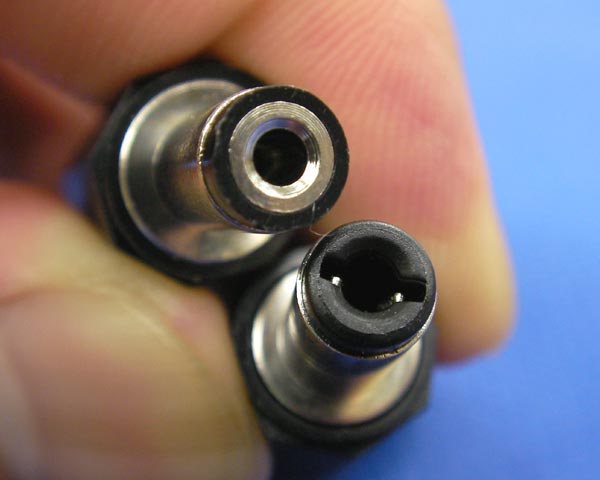

従来品と接触部を比較してみました。
右下が今回の新商品です。くぼんでいる所が板バネ式の接点となっており、見た目的にも勇ましい作りになっています。ケーブルへの結線はハンダ付けタイプです。
プラグがあれば当然ジャック側も必要となってきます。

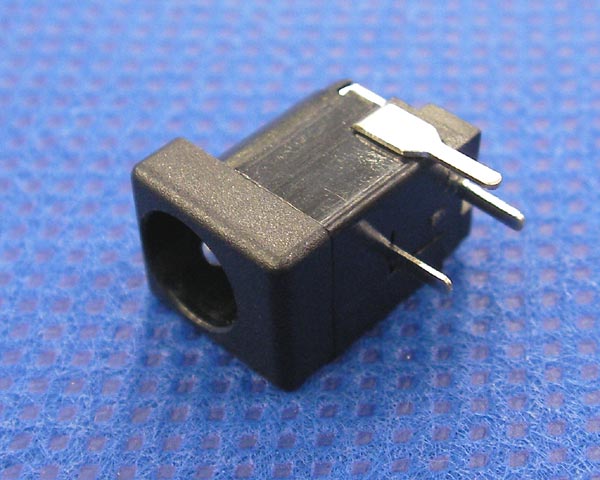

●SMK
DC2.1Φ基板取付けジャック
型番：LGP6531-1000F ￥82-
定格：24V 4A

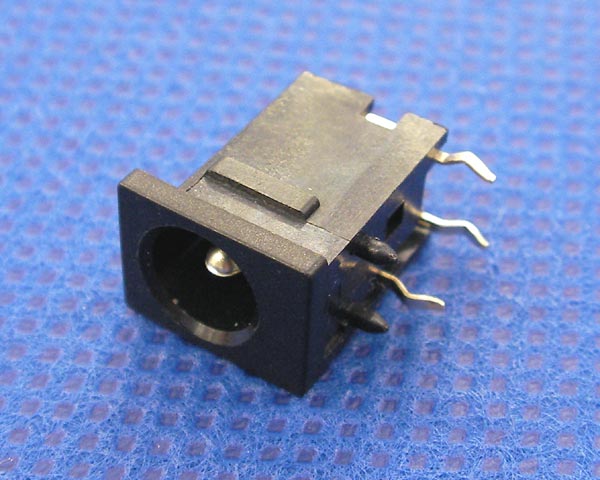

●ノーブランド
DC2.1Φ基板取付けジャック
型番：18742 ￥52-
定格：20V 4A
上記の2つともプラグを差し込むと接点が切り替わるスイッチ内蔵タイプですので金属の足は3本出ておりますが、切り替えを必要としない場合は通常のジャックとしてもお使い頂けます。
ノーブランド品は足が細くなっていますのでちょっと押し込めばユニバーサル基板なんかにも・・・(詳しくは過去記事参照)。
「今までのDCコネクタでは定格がちょっと心配」っと言った方々、このコネクタを是非ご検討下さい！
＜記事：柿原＞
共立エレショップにも登録しました。
通販ご希望の方は、ご利用ください。
大電流対応2.1φDCプラグ中継型 MP-121CF
大電流対応2.5φDCプラグ中継型 MP-122CF
高電圧高電流対応2.1φDCジャック基板型 LGP6531-1000F
2.1φDCジャック基板型 18742
●マル信 DCコネクタ
型番：DC2.1Φプラグ MP-121CF ￥105-
：DC2.5Φプラグ MP-122CF ￥105-
定格：DC12V 4A
コネクタ外径：5.5mm
最大使用電線外径：4mm
写真は1つですが内径サイズは2.1mmと2.5mmの2つございます。
なんといってもこのコネクタの売りは4Aと言う大きな電流定格！
既に扱いのあった同メーカーのDCプラグは2.1Φが0.5A、2.5Φが1Aなのでこのコネクタを使用すればやや大きな電流を使うLEDリボンやそのコントローラーの電源などにお使い頂けるはずです！
従来品と接触部を比較してみました。
右下が今回の新商品です。くぼんでいる所が板バネ式の接点となっており、見た目的にも勇ましい作りになっています。ケーブルへの結線はハンダ付けタイプです。
プラグがあれば当然ジャック側も必要となってきます。
●SMK
DC2.1Φ基板取付けジャック
型番：LGP6531-1000F ￥82-
定格：24V 4A
●ノーブランド
DC2.1Φ基板取付けジャック
型番：18742 ￥52-
定格：20V 4A
上記の2つともプラグを差し込むと接点が切り替わるスイッチ内蔵タイプですので金属の足は3本出ておりますが、切り替えを必要としない場合は通常のジャックとしてもお使い頂けます。
ノーブランド品は足が細くなっていますのでちょっと押し込めばユニバーサル基板なんかにも・・・(詳しくは過去記事参照)。
「今までのDCコネクタでは定格がちょっと心配」っと言った方々、このコネクタを是非ご検討下さい！
＜記事：柿原＞
共立エレショップにも登録しました。
通販ご希望の方は、ご利用ください。
大電流対応2.1φDCプラグ中継型 MP-121CF
大電流対応2.5φDCプラグ中継型 MP-122CF
高電圧高電流対応2.1φDCジャック基板型 LGP6531-1000F
2.1φDCジャック基板型 18742
