2014年06月06日
ブレッドボード電子工作を満喫しよう！
ブレッドボード電子工作がすっかり市民権を得た感がある昨今
試作はブレッドボードで、という方も多いと思います。
そういったブレッドボーダーズの必需品になりそうな商品が先日発売となりました。

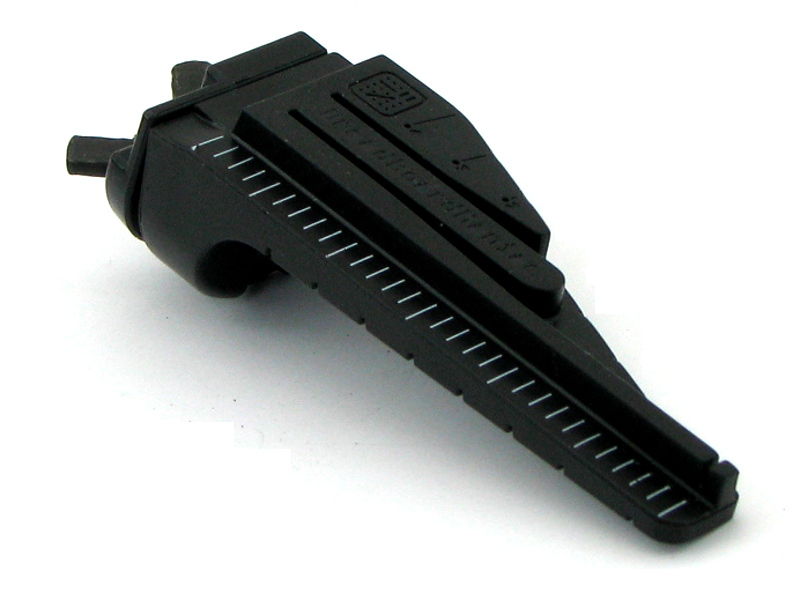

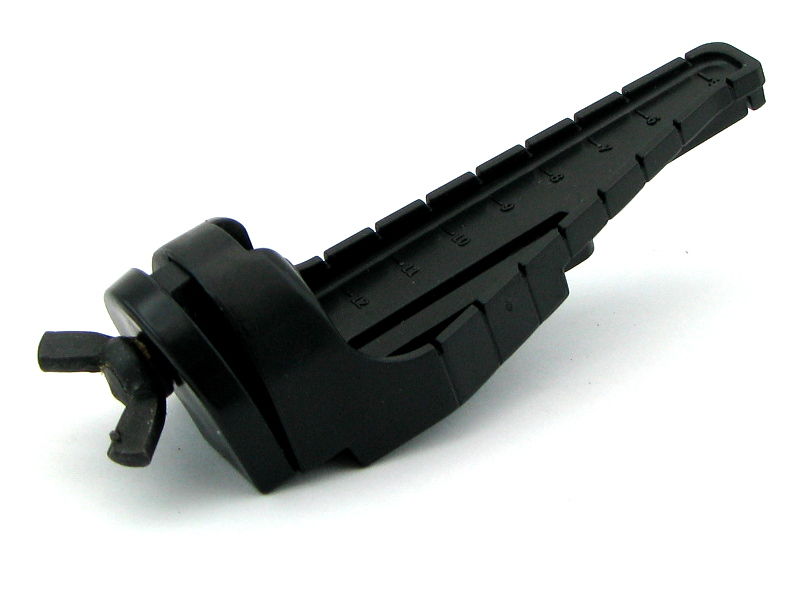

ブレッドボードの配線を簡単・キレイに作れるサポートアイテム「ワイヤーストリッピングゲージ」です。
クラウドファンディングサイトKickstarterで資金調達を開始し、わずか4日で目標金額の8000ドルを達成した前人気の高い商品で、メーカーは 株式会社キビテク さん。
「ブレッドボードマニアック」と言えば耳にした事がある方も多いかもしれません。
取り付けは、ハンドルネジが付いてますのでワイヤーストリッパーに締め付けるだけです。
で、コレを使って見たのですが、確かにブレッドボード工作には便利です！

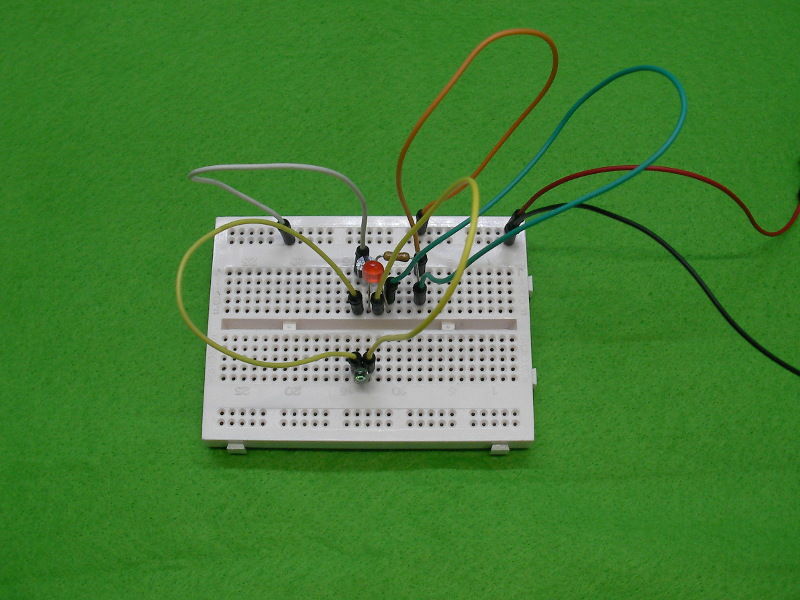

市販のジャンプワイヤーで作った回路を、このワイヤーストリッピングゲージを取り付けたワイヤーストリッパーで配線を自作して、作り直してみました。
まずは、電源のマイナスラインに繋げる、白いワイヤーから。
ブレッドボードには定番の0.65mmの単線を使いました。
分かりにくいかもしれませんが、３穴分の距離がありますので、

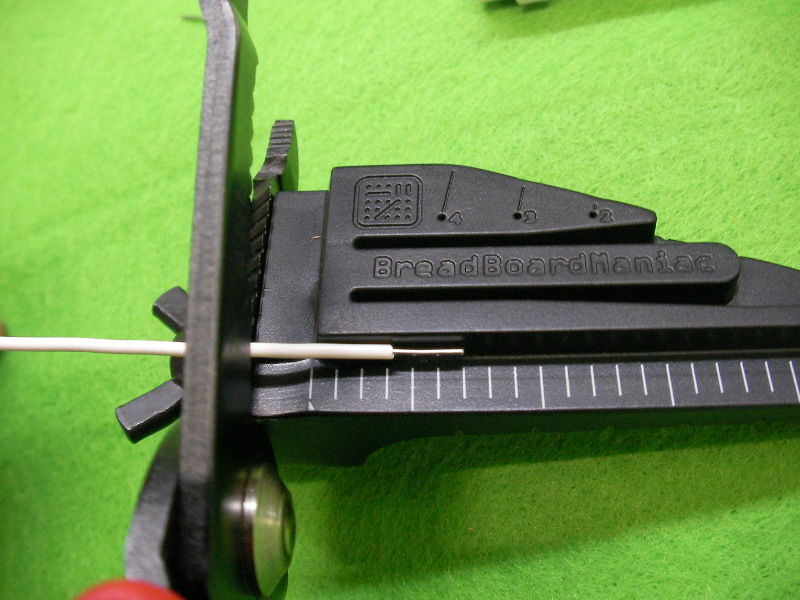

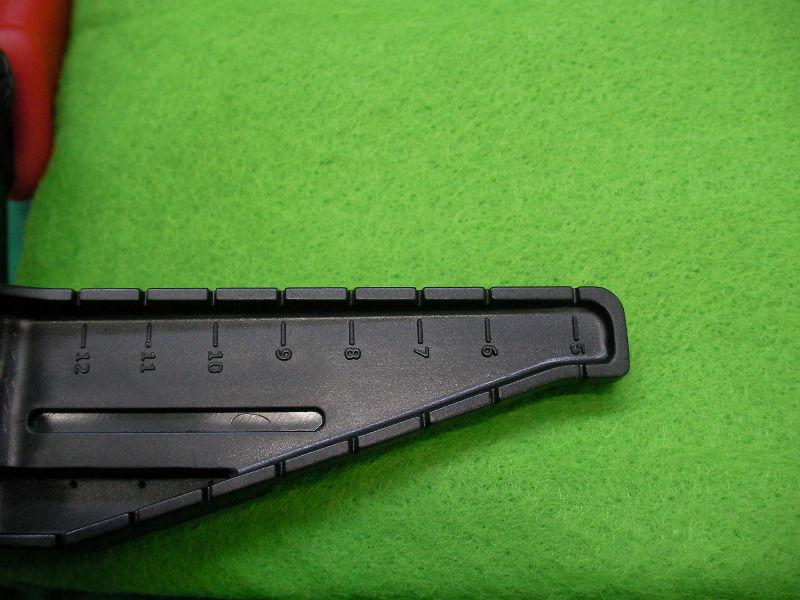

被覆部分をゲージの３メモリ分に合わせて、ワイヤーストリッパー根元のカッターで切断します。
※言い忘れてましたが取り付けの際は、メモリで測ったケーブルを根元のカッター部分で切断できるように取り付けておくと楽です。

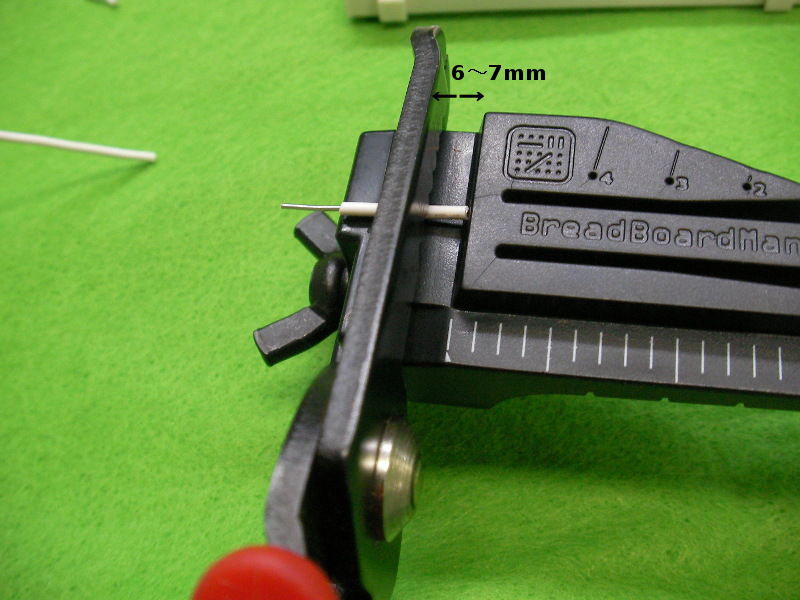

ケーブルの切断した側を適切なストリップ穴で剥くわけですが、ガイドに当たるまで送ってやるとブレッドボードに最適な6〜7mm分を剥くことができます。

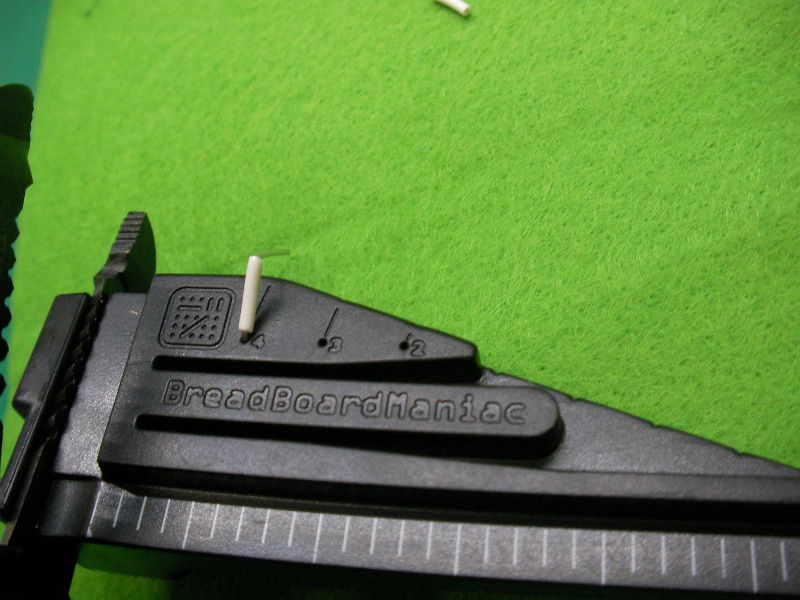

足の折り曲げは、上の穴に通して曲げるときれいにできます。

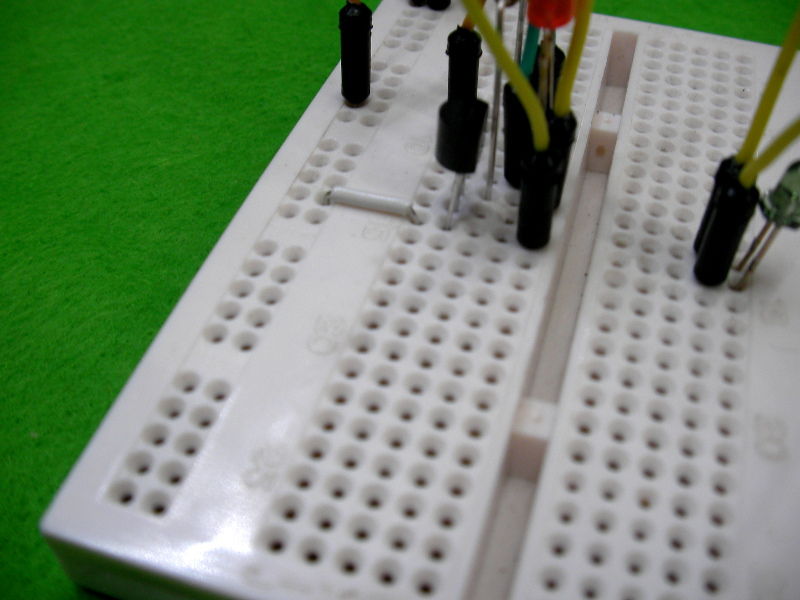

で、ブレッドボードに挿すとこんな感じ。

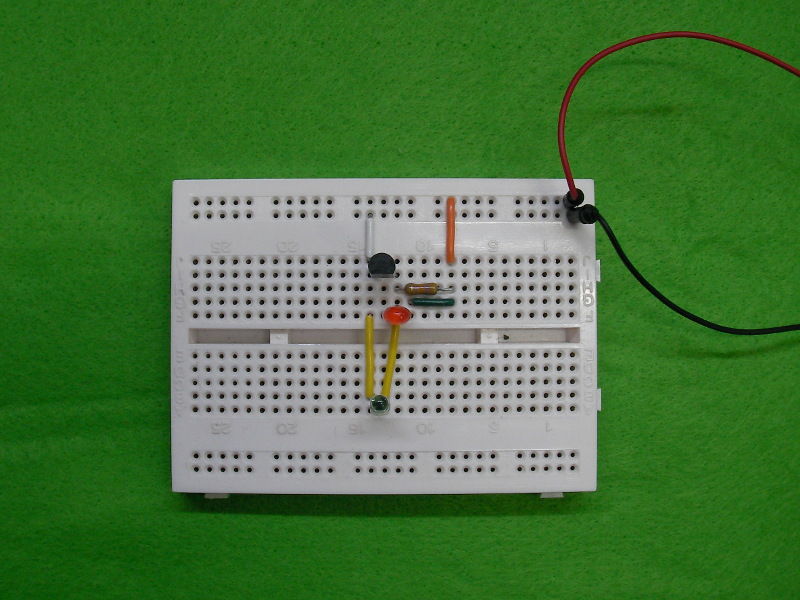

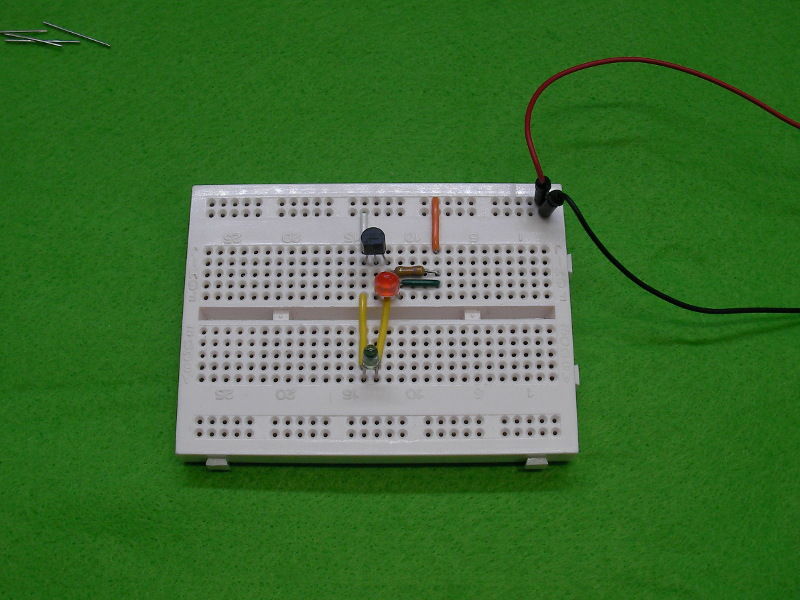

同じようにずべてのジャンプワイヤーを入れ替えるとこんなにスッキリ。
足の折り曲げは表の穴だけでなく、長い間隔で曲げたい場合は裏面を使ってもできます。

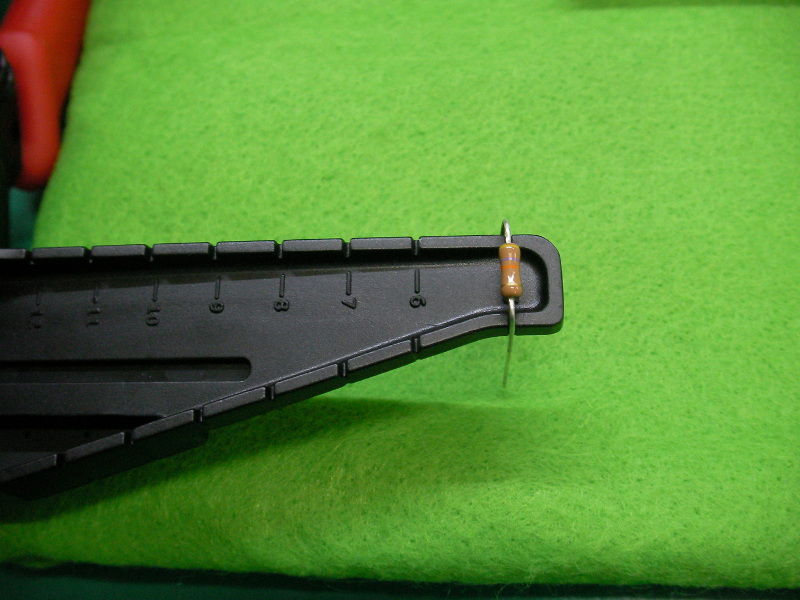

ついでに、抵抗の足も幅を調整して折り曲げ、短く切ってしまいましょう。

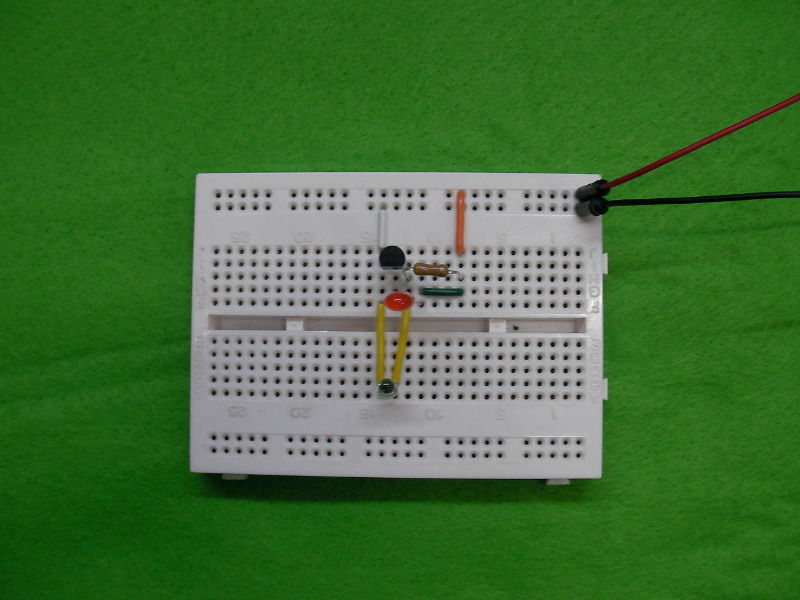

LEDの足は折り曲げませんが、ついでに短く切ってこんな感じになりました。
ここまでスッキリすると配線が分かりやすいので、回路が動かないときの検証も楽ちんです。
コレが非常に大事で、回路規模が大きくなるほど恩恵にあずかれます。
因みに回路は、フォトトランジスタNJL7502Lを使った暗くなるとＬＥＤが光る回路です。

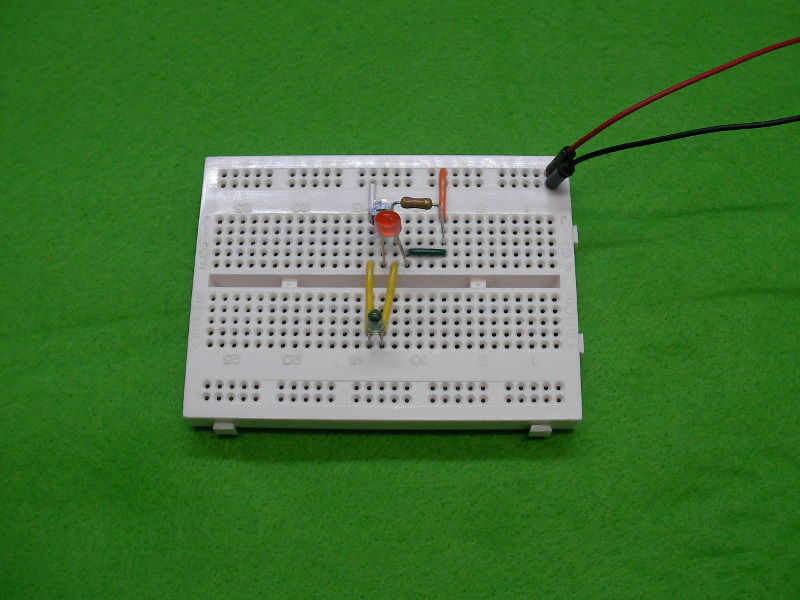

フォトトランジスタを紙で覆い影を落とすと、ちゃんと想定どおりの動作でＬＥＤが光ってくれて一安心。
この便利商品、工具コーナーや、ブレッドボードコーナー、ワイヤーストリッパーコーナーと
シリコンハウス各フロアにて販売中です！
・キビテク ワイヤーストリッピングゲージ BBM-WSG ￥864- (8%税込)
担当：土肥
通販ご希望の方は共立エレショップをご利用ください。
ワイヤーストリッピングゲージ / BBM-WSG
