2014年06月06日

『C』と言えば?

本日は6月6日。
6月6日と言えば皆様何を思い浮かべますか?
雨ザーザー降ってきて?UFOがあっちいってこっちっいって落っこちて?
まぁ一つの単語で想像するモノというのは人によってまちまちでございまして、そう言った所に個性と言うものが表れるのではないでしょうか。

と言う訳で本日は。
『C』と聞いてこの商品を思い浮かべる人が果たしてどれくらい居るのだろうかと頭をひねる商品の紹介でございます。

そのインパクトCカップ級

丸茂電機『C型コンセント』シリーズでございます。
この『C型コンセント』と言うのは普通目にする事もないコネクタでございまして、それもそのはず、舞台や撮影スタジオなどの照明で使われているコネクタなのです。
まぁ舞台の照明ってかなりの光量が必要ですから、その分消費電力も大きくなってこんな特殊でガッチリしたコネクタが生み出されたんでしょうね。
一説には差込口の形が『C』の字に似ているから『C型コンセント』と言う名前になったらしいのですが、ソースは見つかりませんでした。

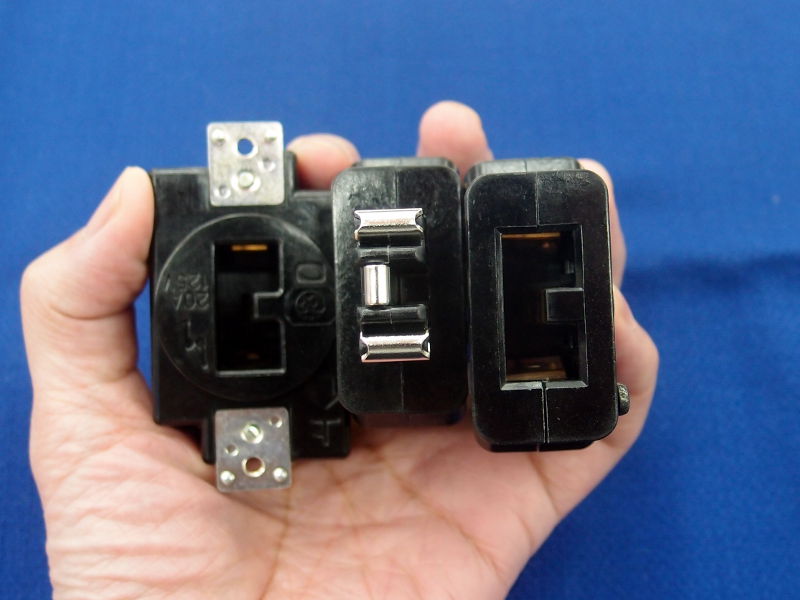

『C』に見える?

では20Aタイプから見ていきましょう。

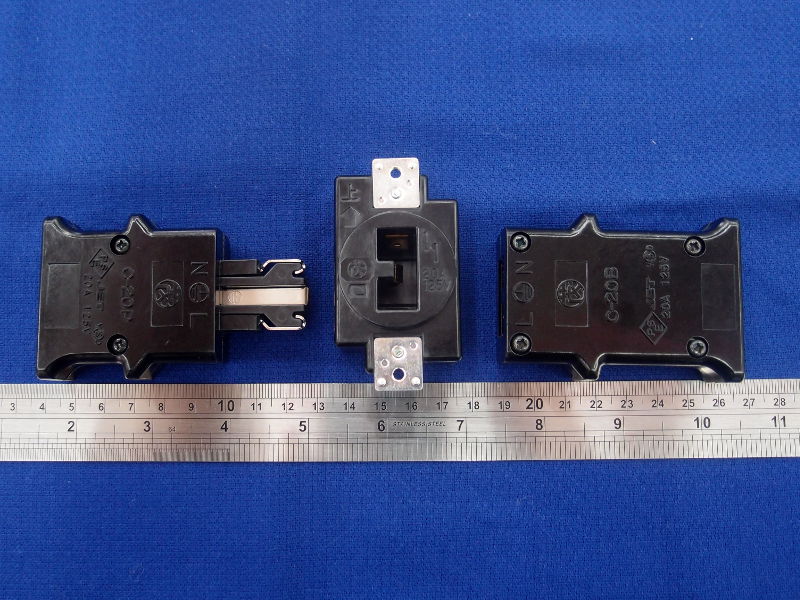

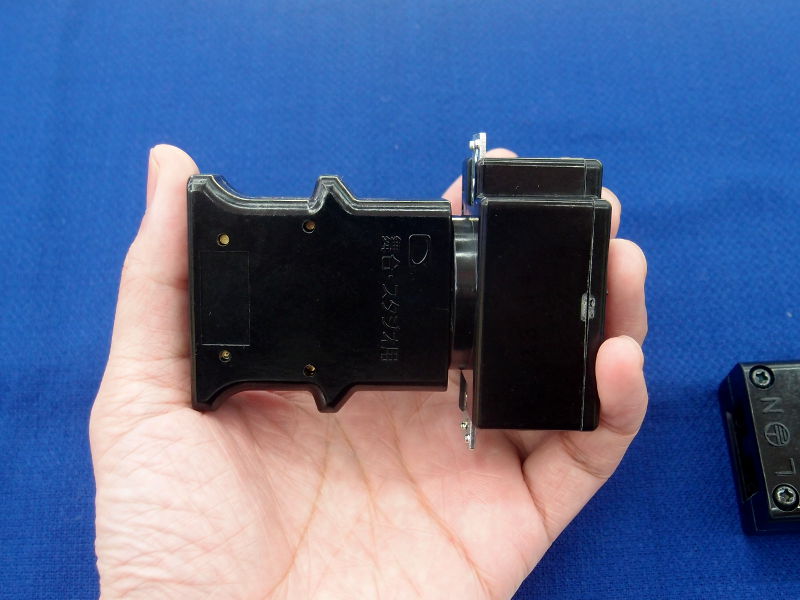

『ミニC』とは言ってもでかい。

こちらは定格125V20AタイプのC型コンセントでございまして、『ミニC』と呼ばれる事もあるそうです。
まぁミニとは言え普通のコンセントに比べれば巨大でして、差し込んだときのガッチリ感はそんじょそこらのコネクタでは味わえない安心感でございます。

差し込むというより押し込む感じ

では中継型コネクタの中身を見てみましょう。

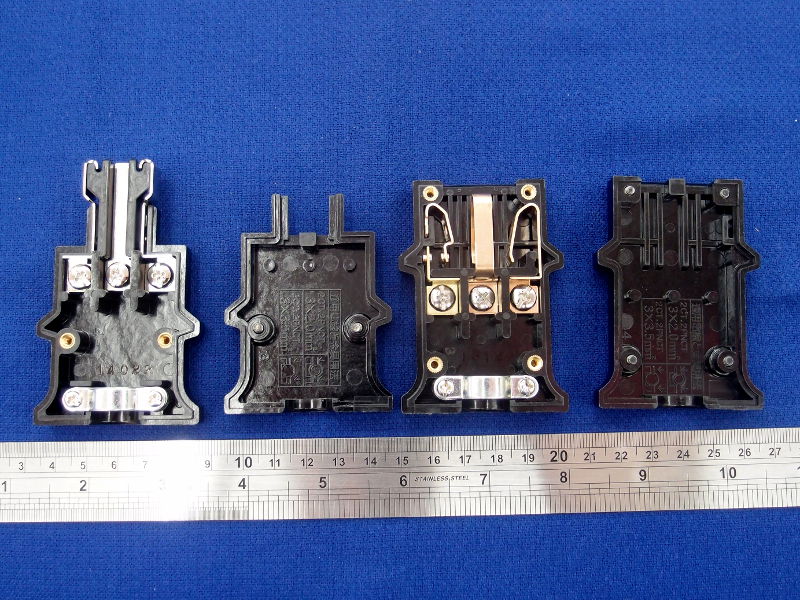

中身もガッチリしてます

端子は接地、非接地(電圧側)とアースの3極。
いずれもネジ留めでございます。
ネジの太さはφ4mmですので、それに合う圧着端子を使って接続して下さい。

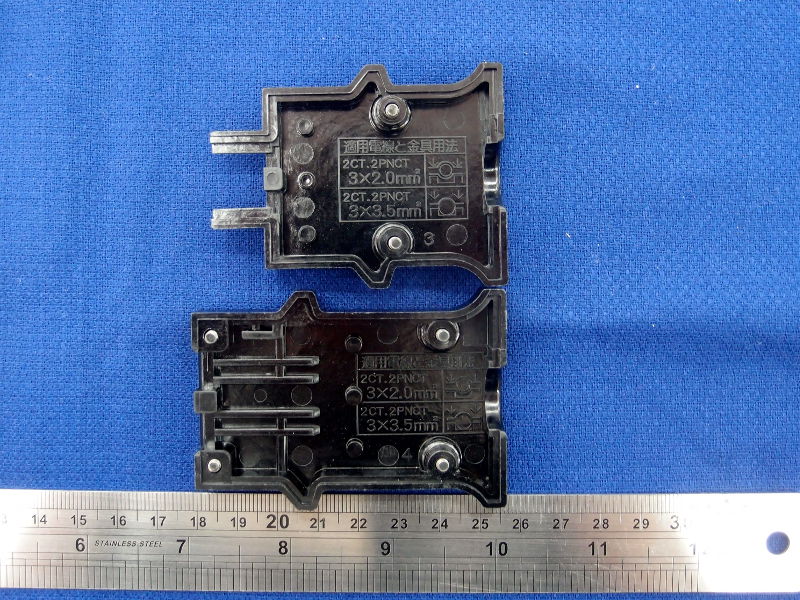

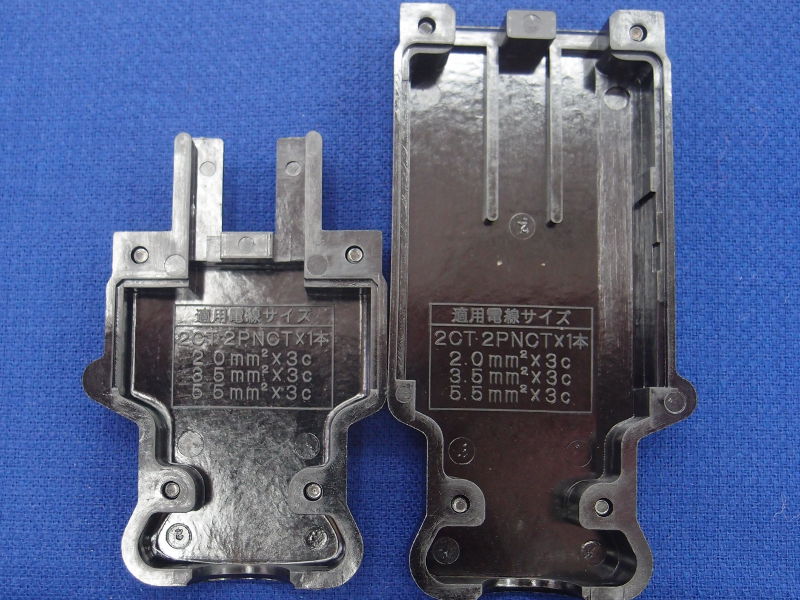

なお、使用できるケーブルに付いてはケースの裏に書かれています。

2〜3.5SQ推奨

この辺りを参考にケーブルをお選びくださいませ。

さて、コネクタの中身を見て気になる点が。
それは中継用のソケット。

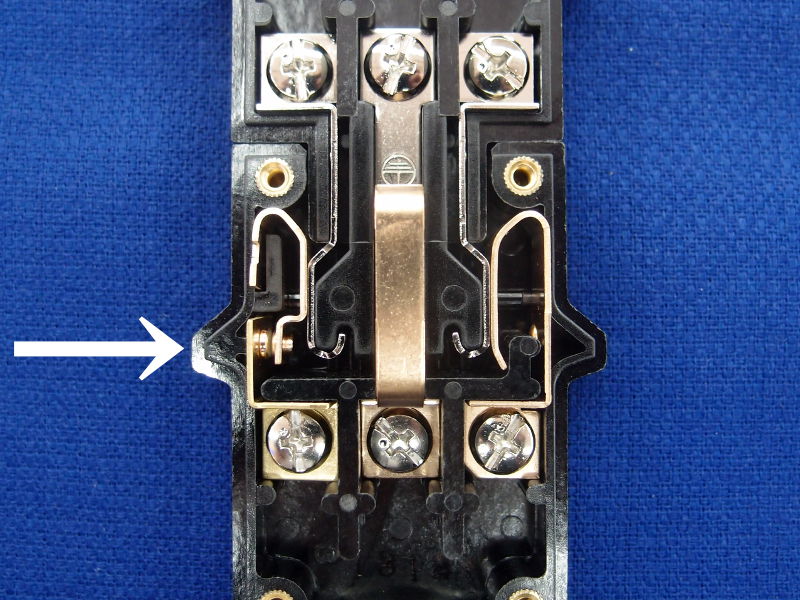

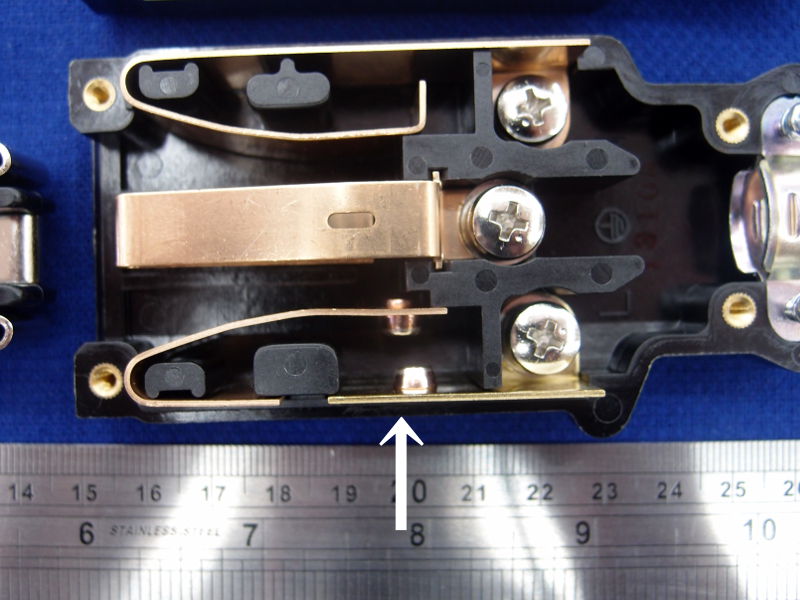

スイッチ見たいなものが

矢印の部分がスイッチのようになってるんですよ。
実はこれ、高容量コネクタゆえに設けられた安全装置でございます。
このC型コンセントは交流で使う事が前提なのですが、極性が定められています。
そもそも極性の逆刺しが出来ないようにC型になっているという話もございまして、ソケット側に施された接点機構は必ず非接地側に付いており、コネクタを接続したとき必ず接地側から接触するようになっています。

プラグを挿すと接触する

なお、コネクタには接地側にはニュートラルの『N』、非接地側にはライブの『L』と書かれております。
配線の際はお間違えのないようお気をつけください。

ちなみにレセプタクルは壁面やケースなどに設置するため、接続部分は露出しています。

レセプタクルはバラさなくても使えます

気になるお値段はプラグが1058円。ソケットが1728円。レセプタクルが1620円でございます。

では続いて30Aタイプを見ていきましょう。

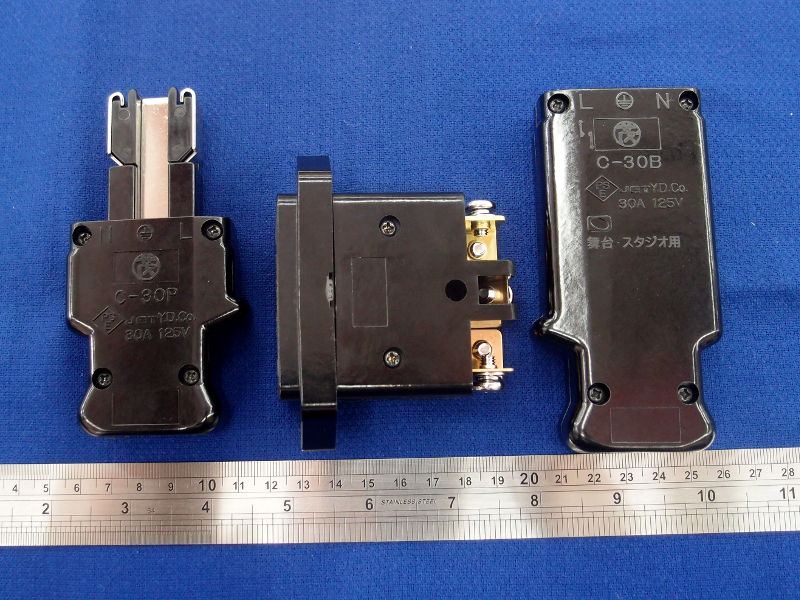

これぞ『Cコン』

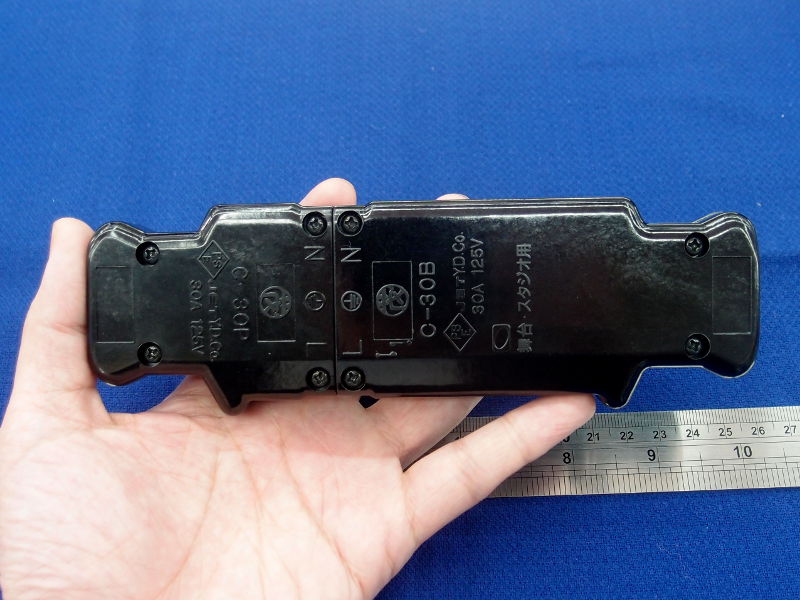

こちらは20Aタイプに輪を掛けて大きく、定格は125V30A、プラグとソケットを接続した様は短刀のようです。

抜くのも一苦労

こちらは普通に『C型コンセント』と呼ばれており、特に区別する場合は『30A』と呼ばれるんだとか。

では中を見てみましょう。

全てがごつい。

こちらも20Aタイプと同じくネジ留め。
ただしデカイだけ有ってネジも少し太く、φ5mmとなっております。
こちらもケース裏に使用できる電線が書かれていますのでその辺りをご参照ください。

2〜5.5SQまで使えます

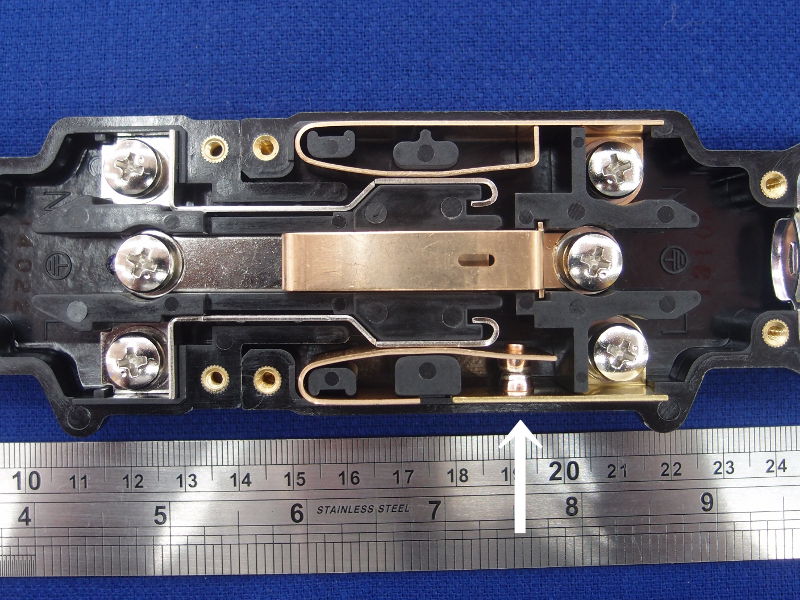

もちろん接点機構もございます。

安心の接点機構この一体感!

なんというかこの接続断面図の一体感はため息が出るほどガッチリしてますね。これは安心だわ。

こちらもレセプタクルは端子が露出しております。

レセプタクルもガチムチ

太い線を使う事が前提のためか、接地側と非接地側は2方向から接続できるようになっております。

気になるお値段はプラグが3240円。ソケットが3780円。レセプタクルは3564円でございます。

まぁこのC型コンセントは普通使う事もないとは思いますが、これも先日紹介しました高容量コンセントプラグの流れで仕入れたコネクタでございます。
たとえニッチであっても少しでもニーズがあるのなら、仕入れてみようかなぁと、そういった感じでございます。
この他置いて欲しいコネクタがありましたらドシドシシリコンハウス3階までリクエストくださいませ。

太陽光発電用のコネクタにもいいかも

・丸茂電機 C型コンセントシリーズ
  20A用プラグ C-20P ¥1058-
  20A用中継型ソケット C-20B ¥1728-
  20A用レセプタクル C-20C ¥1620-
  30A用プラグ C-30P ¥3240-
  30A用中継型ソケット C-30B ¥3780-
  30A用レセプタクル C-30C ¥3564-

<記事:伊東>
