2014年09月26日
へん〜かん！ｵﾄｳﾁｬﾝﾔﾒﾃｱｹﾞﾃｯ!!
ポータブル機器や小型の電子機器を見てよく思うのですが、
なんで電源コネクタって統一しないんでしょうね？
まぁホントにガ●ダムか仮面●イダーかってくらい似たような形が沢山あるものですよ。
中には見た目ほとんど同じに見えるのに0.1ミリ単位で違ってて使えないものまである始末。
まぁUSBが登場する前のパソコン用コネクタも酷いものでしたが、はやくDCコネクタ界のUSB端子が登場しないものですかね。
と言うわけで本日は。
種類が多いものは仕方が無い。
極力沢山の種類のコネクタを用意するのが販売店の勤めかと思い仕入れた変換プラグたちの紹介です。

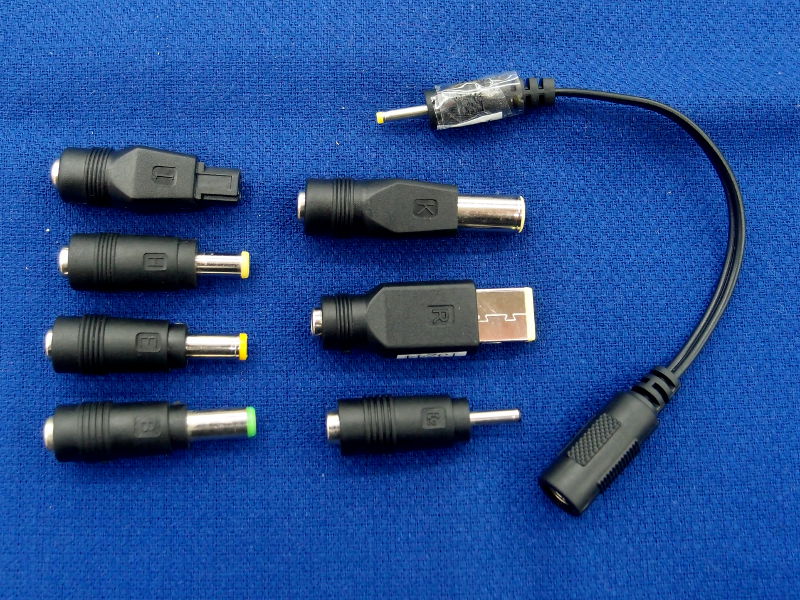

ネクストゼロワンの52000mAhモバイルバッテリー用変換プラグシリーズでございます。
基本的にソケット側がDC2.1Φになっておりまして、モバイルバッテリーに付属しているケーブルだけではなくシリコンハウスで販売しております汎用ACアダプタにも装着して使うことが出来ます。
では順番に見て行きましょう。

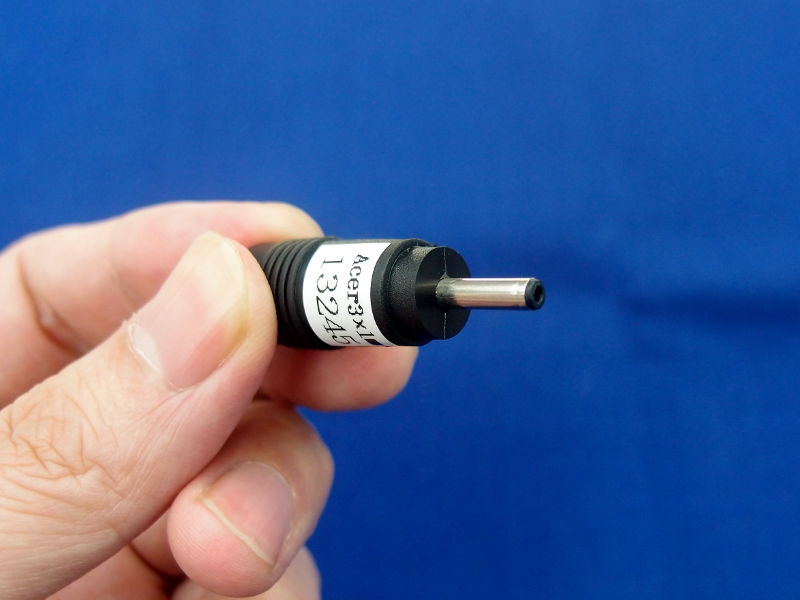

まずは『CABL13245』。
こちらは外径3.0mm内径1.0mmのプラグが付いておりまして、電圧区分1より大きく、3.4-1.4mmより小さい感じです。
お値段324円でございます。
続いてこちら。

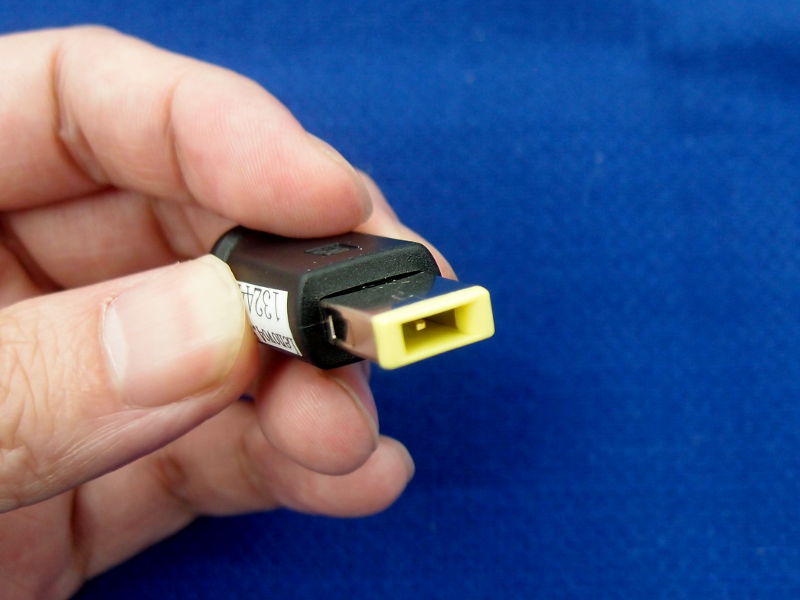

いきなり変化球の『CABL13244』でございます。
USBプラグっぽく見えますが幅や厚みなど微妙に違います。大きさは幅4.5mm、高さ11mm。
お値段は540円でございます。
続いてこちら。

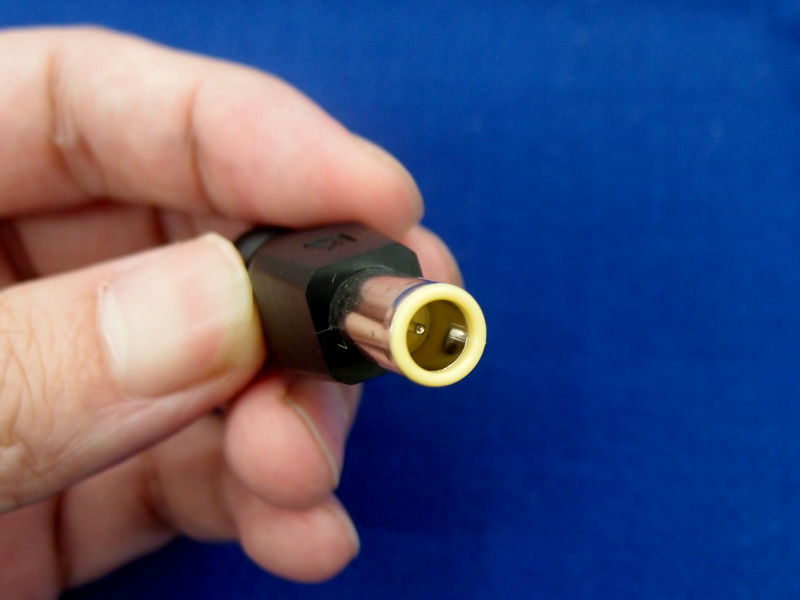

『CABL13115 TYPE-K』。
外径は8.0mm、内径5.4mm。電圧区分5はもちろん、正式な規格品ではない通称電圧区分6よりも大きいプラグです。
お値段は308円でございます。
続いてこちら。
またもや変化球『CABL13113 TYPE-I』でございます。
どこかで見たことあるけど思い出せないこの形。3ピン有りますがつながっているのは2ピンだけ。
大きさは幅が7mm、高さ7.3mm。
お値段は308円でございます、
続いてこちら。
『CABL13112 TYPE-H』。
外径は5.0mm、内径3.25mm。電圧区分4のソケットにささりますが外形も内径も合わないので導通不良をおこします。
電圧区分4っぽいけどなんか違うなぁと思ったらこれかもです。
お値段は308円でございます。
続いてこちら。

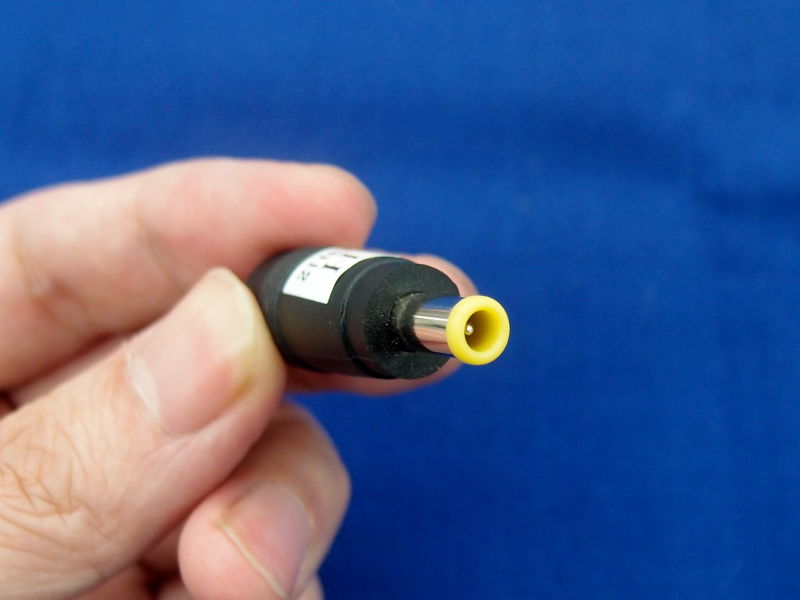

『CABL13110 TYPE-E』。
外径5.5mm、内径1.7mm。DC2.1っぽいけどささらない時はこのプラグではないかと。
お値段308円でございます。
続いてこちら。

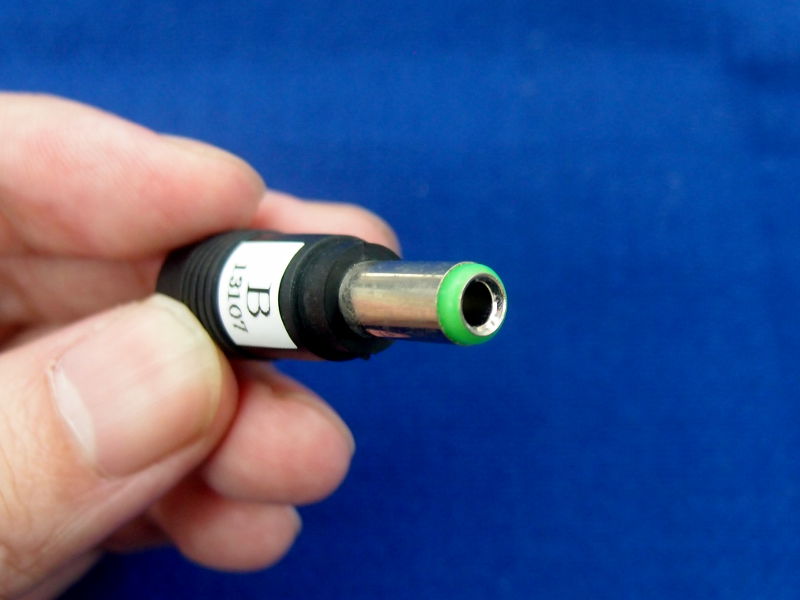

『CABL13107TYPE-B』。
外径6.3mm、内径3.0mm。中心にピンの立っていないDCコネクタとしては最大と思しき6.3-3.1プラグ同等品。
6.3-3.1のソケットにささるのでだいたい同じ物と思っていいんじゃないかと。
お値段は308円でございます。
なお、6.3-3.1に関してはシリコンハウス3階でコネクタ単体で販売もしております。
最後はこちら。

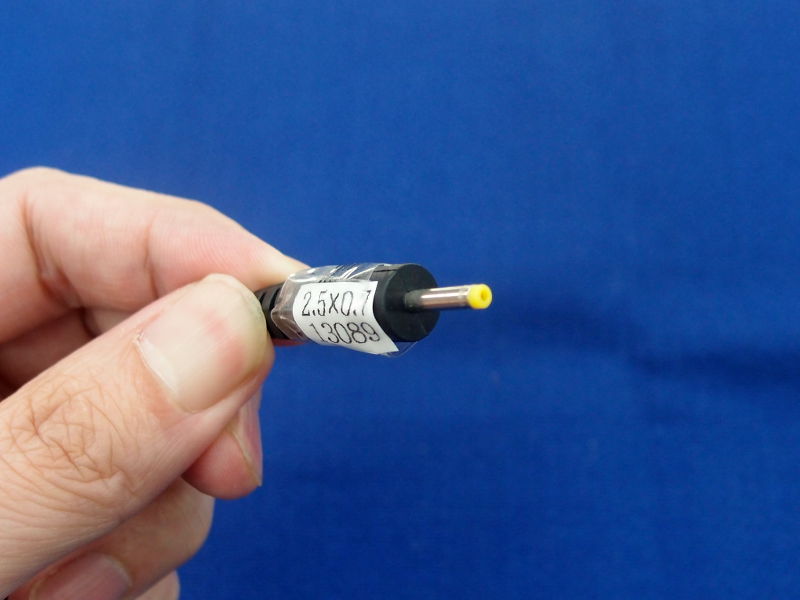

写真では判りませんがケーブルタイプの『CABL13089』L-18cmでございます。
ソケットは他の変換アダプタと同じくソケット側は5.5-2.1です。
肝心のプラグ側は外径2.5mm、内径0.7mmでございます。
電圧区分1のソケットにささるけどなんかゆるいなぁと思ったら多分これです。
お値段は359円でございます。
以上8種類。後2種類入ってくる予定になっていますが本日はここまで。
いずれも海外メーカーのノートPCやノートブック、一部の携帯電話などで使われているようです。
正直な話カタログやメーカーサイトのスペック表を見ても電源コネクタの大きさは乗っていません。
店頭で製品の型番を言われてもどのコネクタが合うかなんてのは全く判りません。
ご購入の際は実機を持ってきていただくのが最も確実です。
今回変換プラグは仕入れられましたが、相手側は相変わらず手に入ってない状況ですので、プラグの付いたACアダプタを持ってきてもらったとしてもノギスで測ったり目視で確認したりして同じかどうか判断するしかないため、確実性はガタンと落ちます。

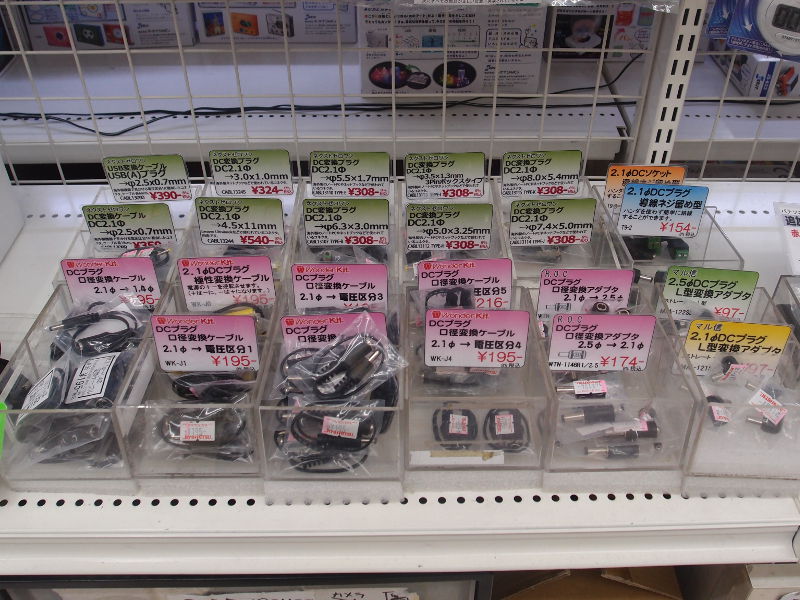

サンプルをカウンターにて用意しておりますので、コネクタを合せたい時はお気軽にお申し付けください。
・ネクストゼロワン 52000mAhモバイルバッテリー用変換プラグ
CABL13245 3.0x1.0mm ￥324-
CABL13244 4.5x11mm ￥540-
CABL13115 TYPE-K 8.0×5.4mm ￥308-
CABL13113 TYPE-I 7×7.3mm ￥308-
CABL13112 TYPE-H 5.0×3.25mm ￥308-
CABL13110 TYPE-E 5.5×1.7mm ￥308-
CABL13107 TYPE-B 6.3×3.0mm ￥308-
CABL13089 5.5x2.1(メス)to2.5x0.7(オス) L-18cm ￥359-
＜記事：伊東＞
