2015年03月20日

ワゴ!

こんにちは。
ご無沙汰してます!3階売り場です!!

本日はちょっと地味ですが何気に便利、常備してるといざという時に役立つアイテムのご紹介です。

WFシリーズ

ワゴ
ワンタッチコネクタ
(左より)
WF-2 店頭販売価格 1個¥61- 50個¥2571-
WF-3 店頭販売価格 1個¥72- 50個¥3054-
WF-5 店頭販売価格 1個¥113- 40個¥4062-
(全て税込です)

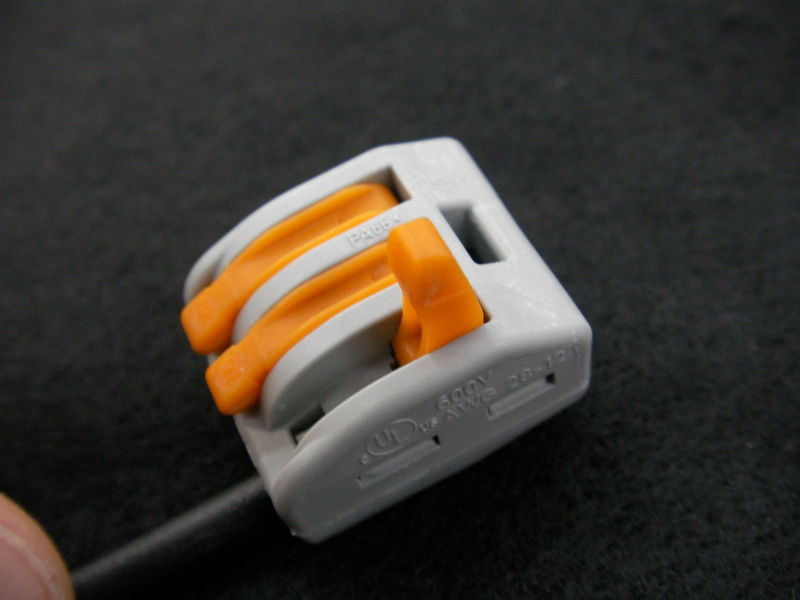

こりゃ何かと申しますと、ケーブル同士をジョイントするコネクタです。
クイックロックのレバー付き版、しかもより線が使えるZE!!といった趣きですね。

接続できる電線数はWF-2が2本、WF-3が3本、WF-5が5本となってます。
定格はAC400V 32A、適用電線は単線ならφ0.65〜φ2.0mm、より線なら0.08〜4.0SQ(但し電線の種類、使用条件による)。
もちろんPSEマーク付き。
単線φ1.6、φ2.0の線が使えるので電気工事でも使用可です!

個人的には家電製品のVFFケーブルの補修に良く使ってたり。
工具要らずの中継コネクタは他にも扱いがありますがここまで定格が大きいのはWFシリーズだけです。

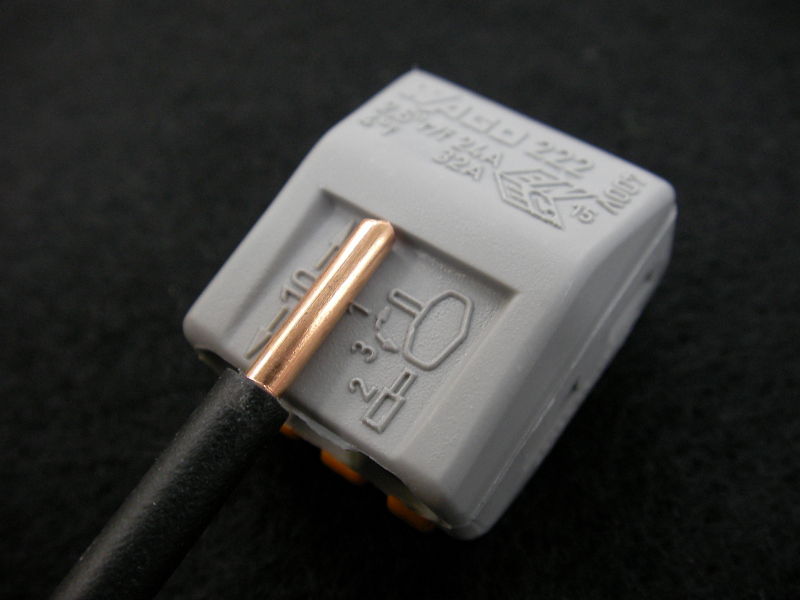

使い方は至って簡単。
’蹐ます。(本体にゲージ付きです)
ストリップ

⊂紊欧泙后
レバー上げ

差し込みます。
差込

げ爾欧泙后(以下繰り返し)
レバー下げ

必要なのはストリッパーか電工ナイフ、しかもより線も使えるスグレモノ!!
電気工事に携わる方は勿論、電子工作愛好者の方も是非パーツケースにストックして下さい。

ついでに周辺アクセサリもご紹介。
222-500

ワゴ
固定用アダプタ
222-500
店頭販売価格¥150-(税込)

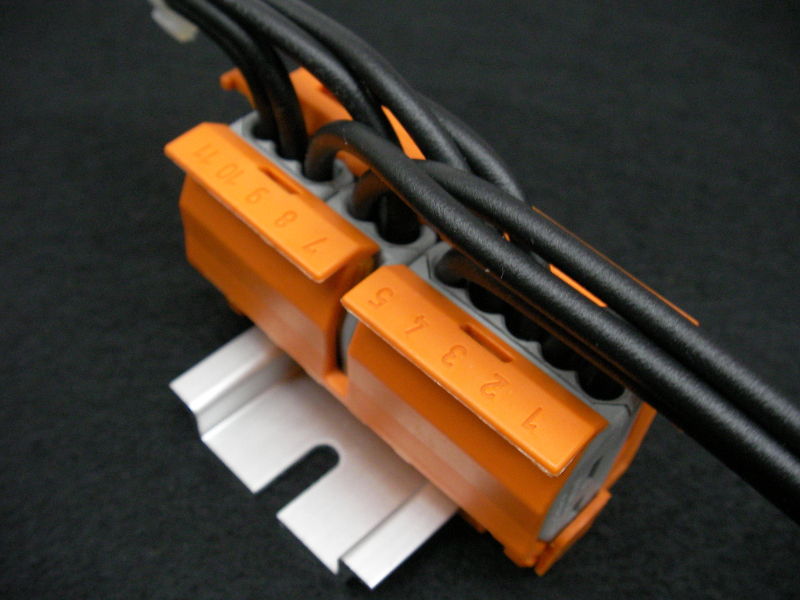

上記コネクタをDINレールに固定出来るアクセサリです。
DIN正面

DIN背面

こんな風に端子台的な使い方が出来るわけですね。
電線数で見ると全部で11本分のスペースがあります。
FA関連の盤内中継用としていかがでしょうか?

ワゴのワンタッチコネクタは3階圧着端子コーナーで販売中です。
宜しくお願いします!!

<記事:3F平田M>
