2017年08月15日

音→光 〜 光→音。

ハンダ付けキット
マイコンキットドットコム

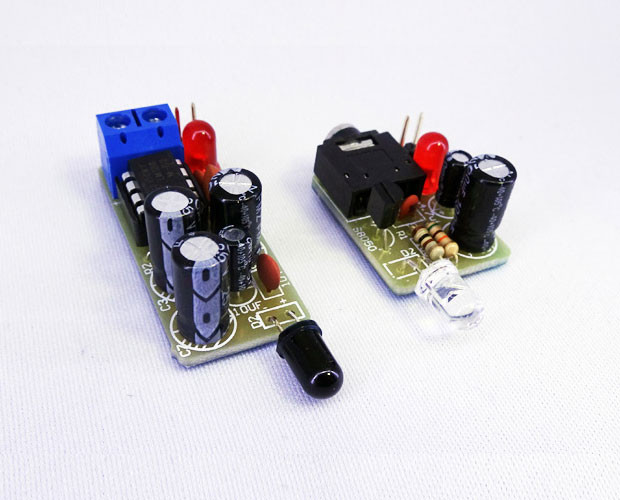

MK-159 これは使える!離れた場所に光で音楽を送信!赤外線方式音楽送受信キット
¥1,492-

mk159a
※組立マニュアルはメーカーサイトからご覧になれます。

赤外線LEDと赤外線受光素子を使用して離れたところに音を送ることができる送受信機のキット。
送信機と受信機で分かれています。

電源
送信機:DC12V(100mA以下)
受信機:DC4〜12V(100mA以下。出力音量に依存)
(電源は付属していません)。

送信機にある3.5φモノラルジャックから音楽を入力。
受信機はアンプ付き。ただし、スピーカーは別売りです。

スピーカーには当店販売の

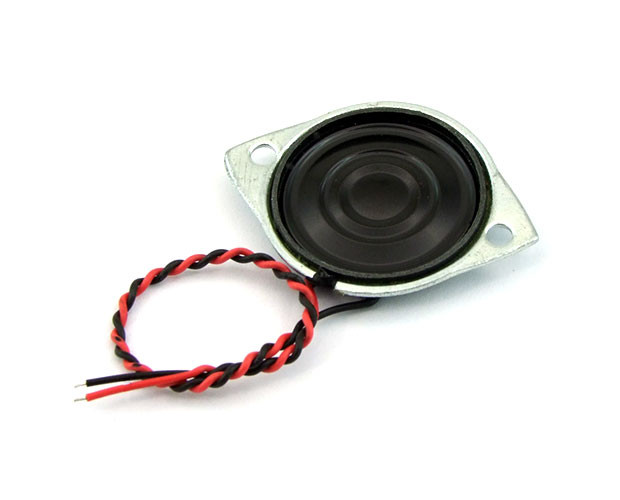

28φスピーカー KP-S502 ¥216-などが使えます。
kps502a

送信できる距離は最大約1m。
入力した音で送信機の赤外線LEDの光の強さ変化させ、その光を受けた受信機の赤外線フォトダイオードが光の強さを電気信号に変え、オーディオアンプICを使ってスピーカーから受信した音を再生します。

仕組み自体が既に面白いですが、実験対象としてみるのも良いかも知れません。
LEDの照射角は15度。それでも、どの角度まで受信することができるか?
距離はどこまで離せるのか?
角度や距離によって音量が小さくなるのか?ノイズが発生するのか?
研究の楽しみも与えてくれます。

弊社通販サイト「共立エレショップ」からも購入可能です。
MK-159

(担当:小川)
