2017年09月04日
おさわり放題
普段マイコン等を使った電子工作をする際、
入力インターフェースをどうしようか、できたらカッコイイものにしたい、なんて
お悩みのことが多いと思いますが、
今回紹介する接触位置センサーはなかなかイケてます。

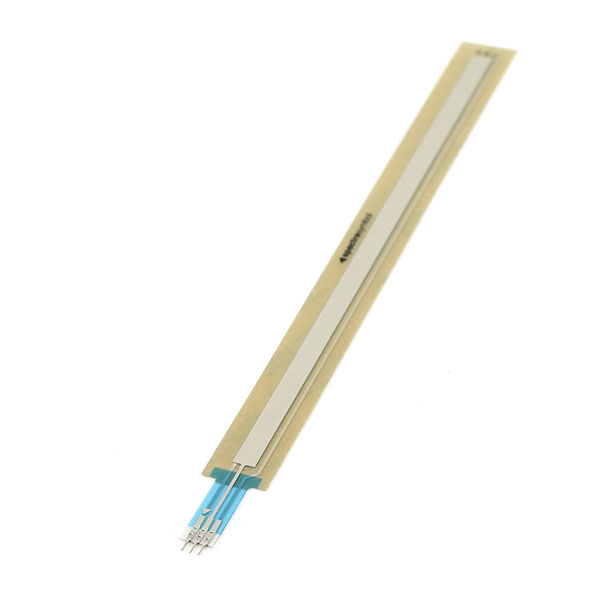

●加圧メンブレンセンサー200mmタイプ
●型式：SEN-08679
●メーカー:Sparkfun
●販売価格：2,571円(税込)
このセンサーは可変抵抗同様の動作をします。
押した箇所に応じて、両端ピンから中央ピン(2pin)までの抵抗値が変化します。
(例：60%の箇所を押した場合、1pinと2pin:6kΩ 2pinと3ピン:4kΩ
なお、このセンサーの面白いところは
どこも押さえない状態で2pinがどのピンとも接続されない状態になるので
工夫すれば押されているか、押されている場合には押されている箇所を返すセンサーとして使える点です。
例えばシンセサイザーのリボンコントローラのような使い方もできるでしょう。
もうひとつご紹介する商品は
●丸い接触位置センサー
●型式：SEN-08678
●メーカー:Sparkfun
●販売価格:1,800円(税込)
旧世代のiPodのホイールコントローラを彷彿とさせるような形状の
円形の接触位置センサーです。
直径66mmほどの大きさです。
これも上記の商品同様、触れた位置によって抵抗値が変化します。
押されていない状態は2pinが非接続状態になります。
今回ご紹介した商品はどれも薄く、裏に両面テープが貼ってあるため、
どこにでも貼り付けてお使いいただくことができます。
あるいは厚みがないことを生かして、
クリアファイル程度の厚みの目隠し板に貼り付けて、
独特なインターフェースを作ることも可能かもしれません。
（例：目盛りを書いたり、ピアノの鍵盤の絵を描いたり等
シリコンハウス2Fにて販売中です！
＜担当：木下＞
