2018年06月12日
約10年ぶりのアップグレード
本日ご紹介する商品は、Microchip社のMPLAB PICkit 4 インサーキットデバッガ です。
久方ぶりの大幅アップグレードです。
PICkit3っていつ頃出たんだろうと調べてみたら、2009年でした。(当ブログ掲載時)
PICkit3が出てからもう10年近く経つんですね。
時が経つのは早いものです。
で、PICkit3から何が変わったのかというと、
・プログラミング速度の高速化
・ターゲット電圧の拡大
・インターフェースの拡充
大きく分けてこの3つになります。
【特長】
●プロセッサの最大動作速度でプログラミング可能
●ターゲット電圧1.20V〜5.5V：広いターゲット電圧により様々なデバイスをサポートします
●ターゲットに最大50mAの電力を供給可能
●出先などの現場でプログラムするためにターゲットから電力供給が可能
●最小消費電流：(ターゲットより)100μA未満
●ポータブルUSB電源およびRoHS準拠
・高速USB 2.0を搭載し、外部電源は不要
・CEおよびRoHS準拠
●8Pinシングルインラインヘッダー
・ストリーミングデータゲートウェイを備えた4線式JTAGやシリアルワイヤデバッグなどの高度なインターフェイスをサポート
●互換性：2線式JTAGとICSPを使用したデモボード、ヘッダ、ターゲットシステムとの下位互換性
●ターゲットから電源供給するオプション(2.7V〜5.5V)
●Programmer-To-Go(PTG)のサポート
・プログラムデータを保持するmicroSDカードスロット
・ロゴを押すとターゲットにプログラム
※この機能は、MPLAB X IDEを使用して製品のファームウェアをアップデートすると機能します
●費用対効果の高い：高機能・高性能ながら、同等のデバッガ/プログラマにかかる費用のほんの一部程度
●メンテナンスとアップグレードが容易
・無料でダウンロードできるMPLAB X IDEの最新バージョンを
インストールすることで、新しくサポートされるデバイスと機能を追加できます。

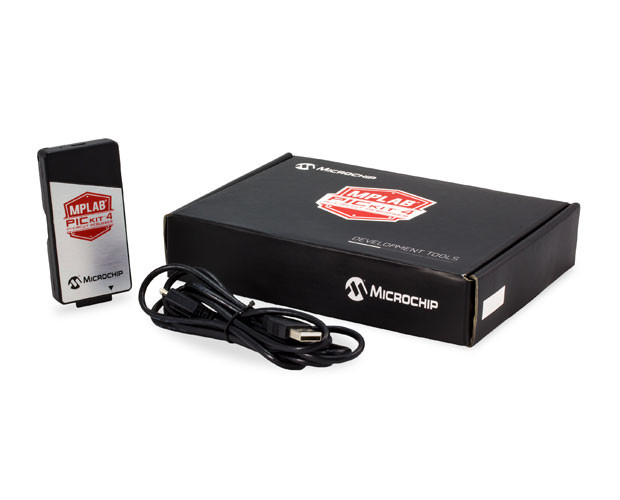

●商品構成：
・MPLAB PICkit 4インサーキットデバッガ/プログラマ本体
・microUSBケーブル
・MPLAB PICKit 4ステッカー2枚
●使用環境：
・MPLAB X IDEバージョン4.15以降
・Intel Pentiumクラス以上のCPUを搭載したWindows PC
・利用可能なUSBポート
・OS：Windows 7以降、MacOS XおよびLinux
●サポートデバイスの確認：
・MPLAB X IDE(4.15以降)がインストールされている場合：
MPLAB Xインストールディレクトリの下の [docs]フォルダを参照し[Device Support.htm]を開きます。
・メーカーサイトからダウンロード：こちらから ダウンロード/ZIP できます。
※現時点ではAVRマイコン非対応。今後対応予定ですが時期は未定です。
■MPLAB PICkit4 インサーキットデバッガ PG164140
販売価格:6993円(税込)
シリコンハウス共立2階にて販売中！！
＜担当：小林＞
通販をご希望の方は共立エレショップへどうぞ！
MPLAB PICkit 4 インサーキットデバッガ PG164140
