2019年02月15日

ブレットボードにも最適な足の長い基盤用ステレオジャックが入荷しました。

pj317ba
中国製 PJ-317-B  3.5φステレオジャック基板用 黒 ¥50-(税込)

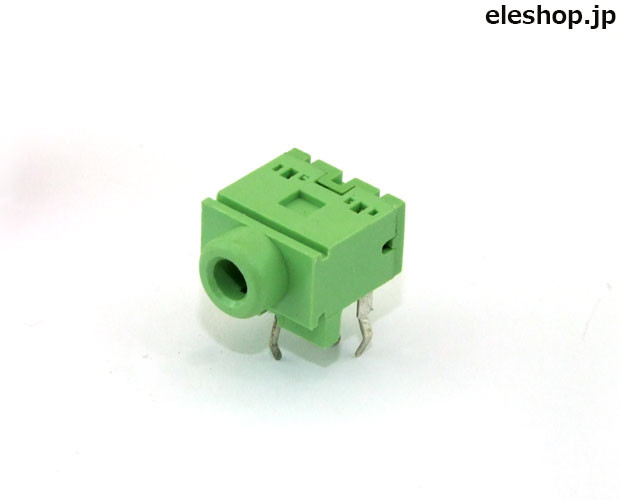

pj317ga
中国製 PJ-317-G  3.5φステレオジャック基板用 緑 ¥50-(税込)

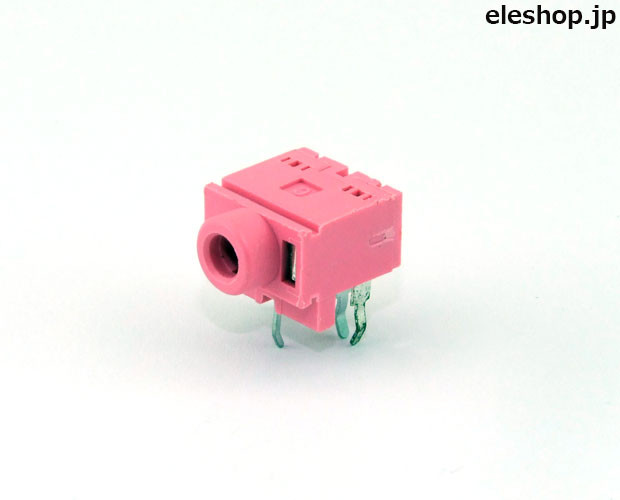

pj317pa
中国製 PJ-317-P  3.5φステレオジャック基板用 桃 ¥50-(税込)

pj317be

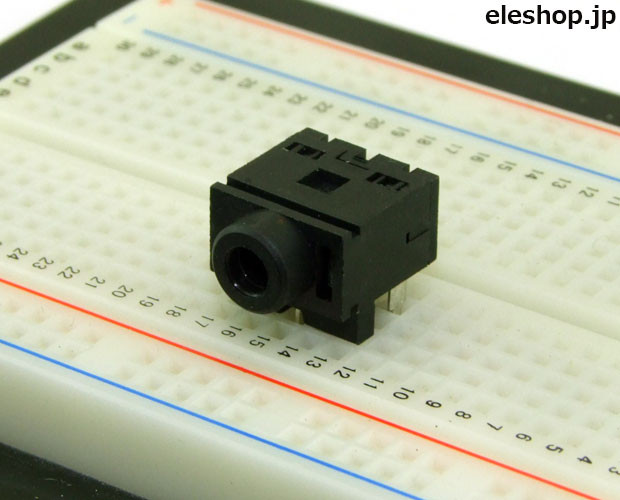

2.5mmピッチで端子が付いているのでブレッドボードにそのまま挿さります。
2.54mmピッチのユニバーサル基板にも使えますが、端子が太いのでそのままでは使用できないことが多いため、事前にドリルで穴を広げて置いた方がいいでしょう。
穴を広げる際は、ランドを剥がしたりスルーホール基板では使えない場合もありますのでご注意ください。

pj317xf

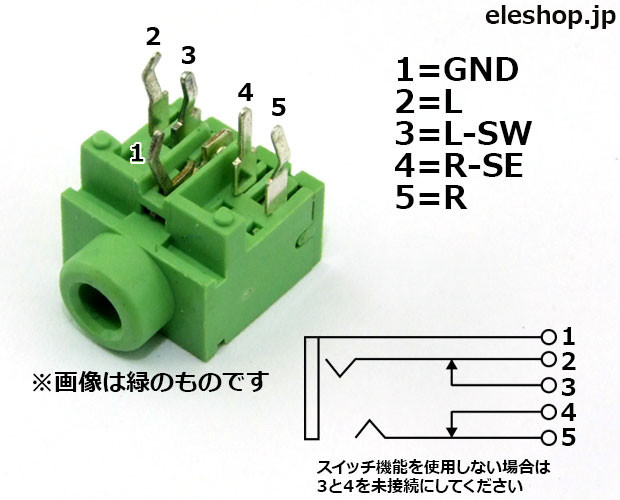

ピンアサインは裏を向けてGND端子(1)を手前にして左(2)と右(5)になります。
スイッチ付きで(2)と(3)、(4)と(5)が繋がっており、ステレオプラグを差し込むと(3)と(4)の接点が離れる仕組みになってます。
1Fオーディオプラグコーナーにて販売中です。

<担当:嶋林>

通販をご希望の方は共立エレショップがご利用になれます。
φ3.5mm ステレオジャック 基板用 ブレッドボード対応 スイッチ付 黒 PJ-317-B
φ3.5mm ステレオジャック 基板用 ブレッドボード対応 スイッチ付 緑 PJ-317-G
φ3.5mm ステレオジャック 基板用 ブレッドボード対応 スイッチ付 ピンク PJ-317-P
