2019年03月15日

柄の入った電線が入荷?! いえいえ実は理由があるんです。

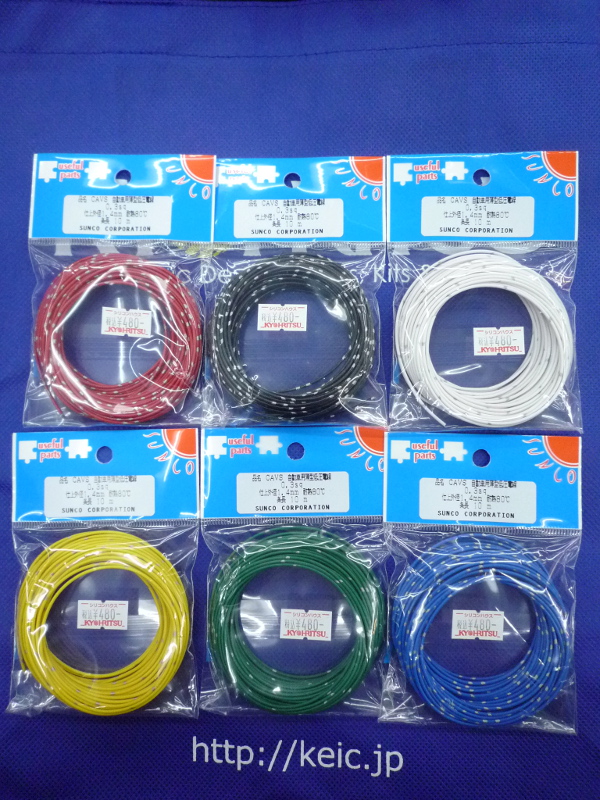

P1070168

CAVS 自動車用薄型低圧電線 0.3SQ L-10m 赤 ¥480-(税込)
CAVS 自動車用薄型低圧電線 0.3SQ L-10m 黒 ¥480-(税込)
CAVS 自動車用薄型低圧電線 0.3SQ L-10m  ¥480-(税込)
CAVS 自動車用薄型低圧電線 0.3SQ L-10m  ¥480-(税込)
CAVS 自動車用薄型低圧電線 0.3SQ L-10m  ¥480-(税込)
CAVS 自動車用薄型低圧電線 0.3SQ L-10m  ¥480-(税込)
仕上外径:1.4mm 連続耐熱温度:80℃ 許容電流値:8A JASO D611準拠品

新しくCAVSという電線の種類を増やしました。アルファベットそれぞれに意味がありまして、

C:圧縮導体
A:自動車用低圧電線
V:ビニル
S:薄肉絶縁体

となります。
正式名称は「自動車用圧縮導体薄肉型低圧電線」となります。(ビニルはどこいった・・・)

メーカー資料はこちら
https://connectors-catalog.sys.yzk.co.jp/cables/pdf/08_CAVS.pdf

撚線とは丸い電線が束になってます。すると外側の形状は電線の分だけ凸凹になってしまいます。
圧縮導体というのは、その状態で外側から圧縮し、おおよそ円柱形に仕上げた電線のことです。

こうする事により、
・線径が細くなる
・皮膜が薄くできる
・圧着端子をかしめた時に偏りを抑えることができる
・皮膜をストリップする際に電線を傷付けてしまう可能性が低くなる
等々、メリットがあります。
また、被覆には等間隔で銀色のバンドマークが入っているので、識別や使い分けにも便利です。

自動車用となっていますが、もちろん電子工作にもお使いいただけます。
当店で取り扱っている同等品のUL1007 AWG22(0.3SQ相当)より加工が楽で細くなるので、色んな場面で活躍しそうです。
低圧用電線ですので、DC30V未満での使用をおすすめします。
1F“より線売場”にて販売中です。

<担当:嶋林>
