2019年05月31日

簡単お手軽1.5Wアンプキット。

MK408seisakurei2
マイコンキットドットコム

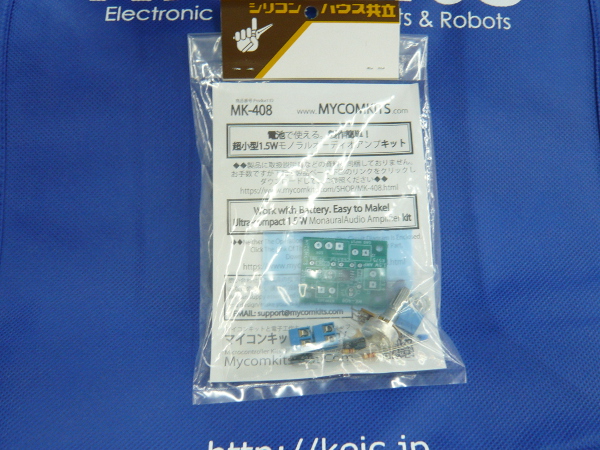

MK-408 電池で使える。しかも製作簡単!超小型1.5Wモノラルオーディオアンプキット(ハンダ付け必要)
¥1,040-
(税込)

基板サイズは約3×4cm。部品点数は10個ほど。
小っちゃくて、組み立ても簡単。
ハンダ付け初心者にも易しいアンプキット。
P1110302408
MK408naiyou
要のオーディオパワーアンプIC「MD8002」は既に基板に実装済み。
ヒートシンク不要。
2台同時に使用すれば、ステレオアンプとして使用できます。
電源と入出力端子はネジ式のターミナルブロックで繋げるのも簡単です。
2.5Vから5.5Vの電圧で8Ωの標準的なスピーカーを駆動。

電池で動かせるほどですが、電池BOXは別売りです。
シリコンハウスでは電池BOXも販売してますので、合わせてどうぞ。
電池

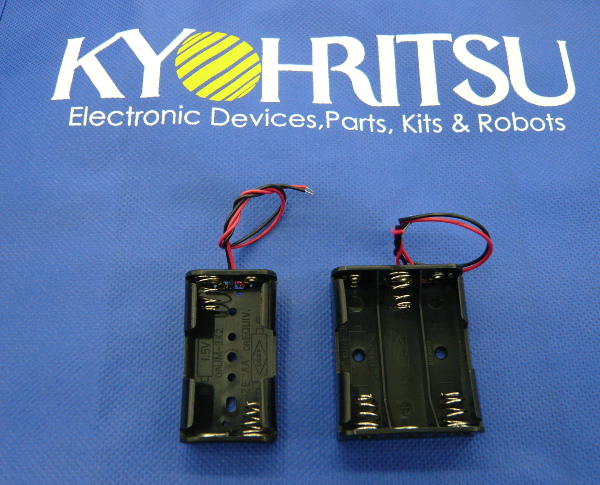

電池BOX
単三×2本 BH321-1A ¥53-(税込)
単三×3本 BH331-3A ¥64-(税込)

■MK-408仕様
DC電源 :2.5 〜 5.5V (< 400 mA。5V以下推奨).
動作電流: <8 mA,(3mA typ. @ 5V)(無入力時) 、最大約400mA(動作時)、音量に依存。
出力パワー: 1.5 W (8 Ω)、2 W( 4 Ω)
ゲイン:20倍(R2とR1の抵抗比で決定)

1.5Wアンプなので繋げるスピーカーは8Ωの場合1.5W以上、できれば3W以上推奨です。
ボリューム付きで音量調整も出来る、安価ながら充分な機能を持ったキット。

シリコンハウス1Fで販売中です。

(担当:小川)
